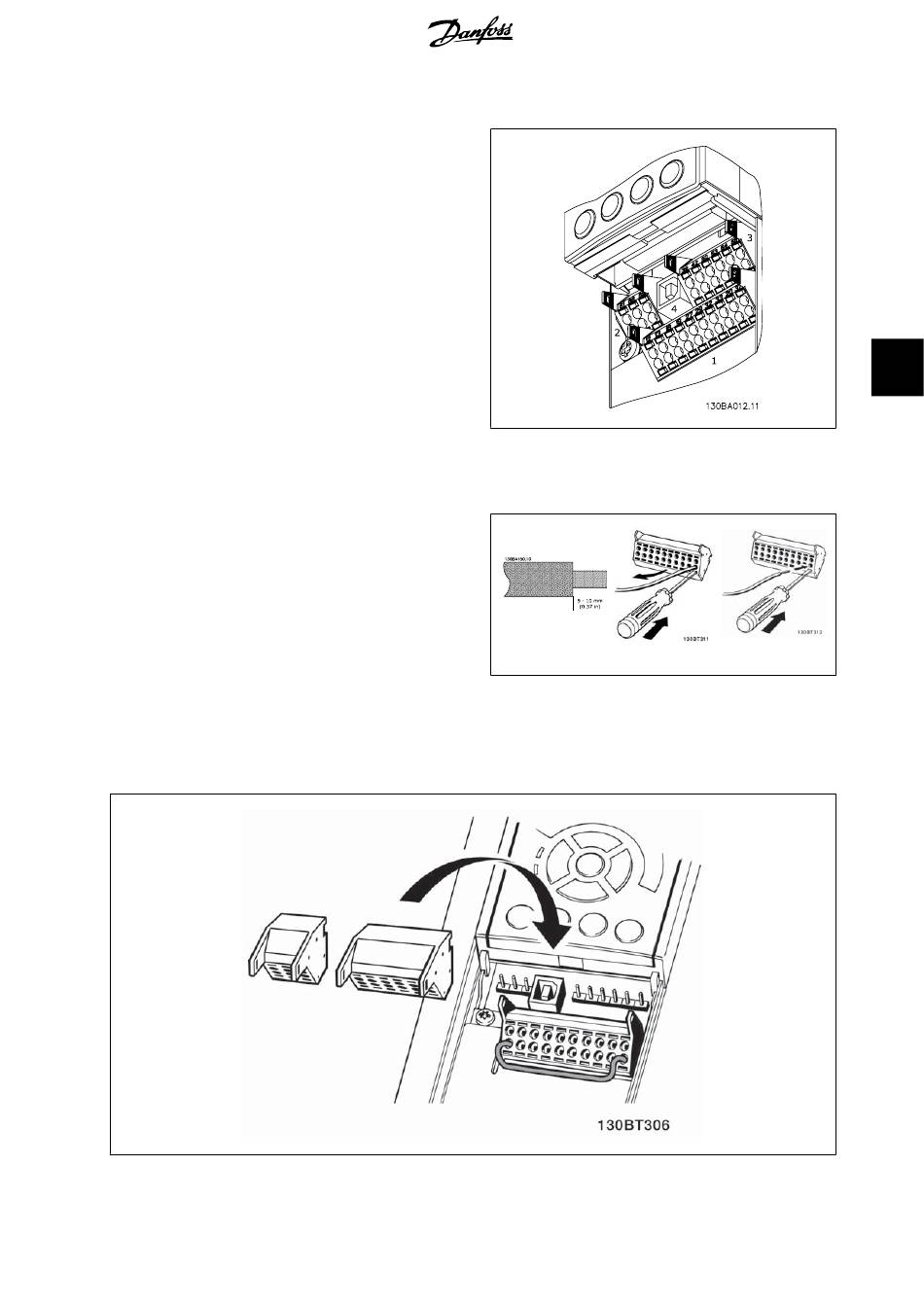

5.2.21. Steuerklemmen

Logische Aufteilung der Klemmen:
1. 10-poliger Stecker mit digitalen Steuerklemmen.
2. 3-poliger Stecker mit RS-485-Busklemmen.
3. 6-poliger Stecker mit analogen Steuerklemmen.
4. USB-Anschluss.

5.2.22. Elektrische Installation, Steuerklemmen

Das Kabel in der Federzugklemme befestigen:
1. Kabel 9-10 mm abisolieren.
2. 1)
Schraubendreher in die rechteckige Öffnung einführen und
Klemmfeder öffnen.
3. Kabel in die runde Klemmöffnung einführen.
4. Schraubendreher herausziehen. Das Kabel ist nun an der Klem-
me befestigt.
Entfernen des Kabels aus der Federzugklemme:
1. Schraubendreher 1) in die rechteckige Öffnung einführen und
Klemmfeder öffnen.
2. Kabel herausziehen.
1)
max. 0,4 x 2,5 mm
®
HVAC Drive
MG.11.B6.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss.
Abbildung 5.31: Steuerklemmen (alle Gehäuse)
