5. Installieren

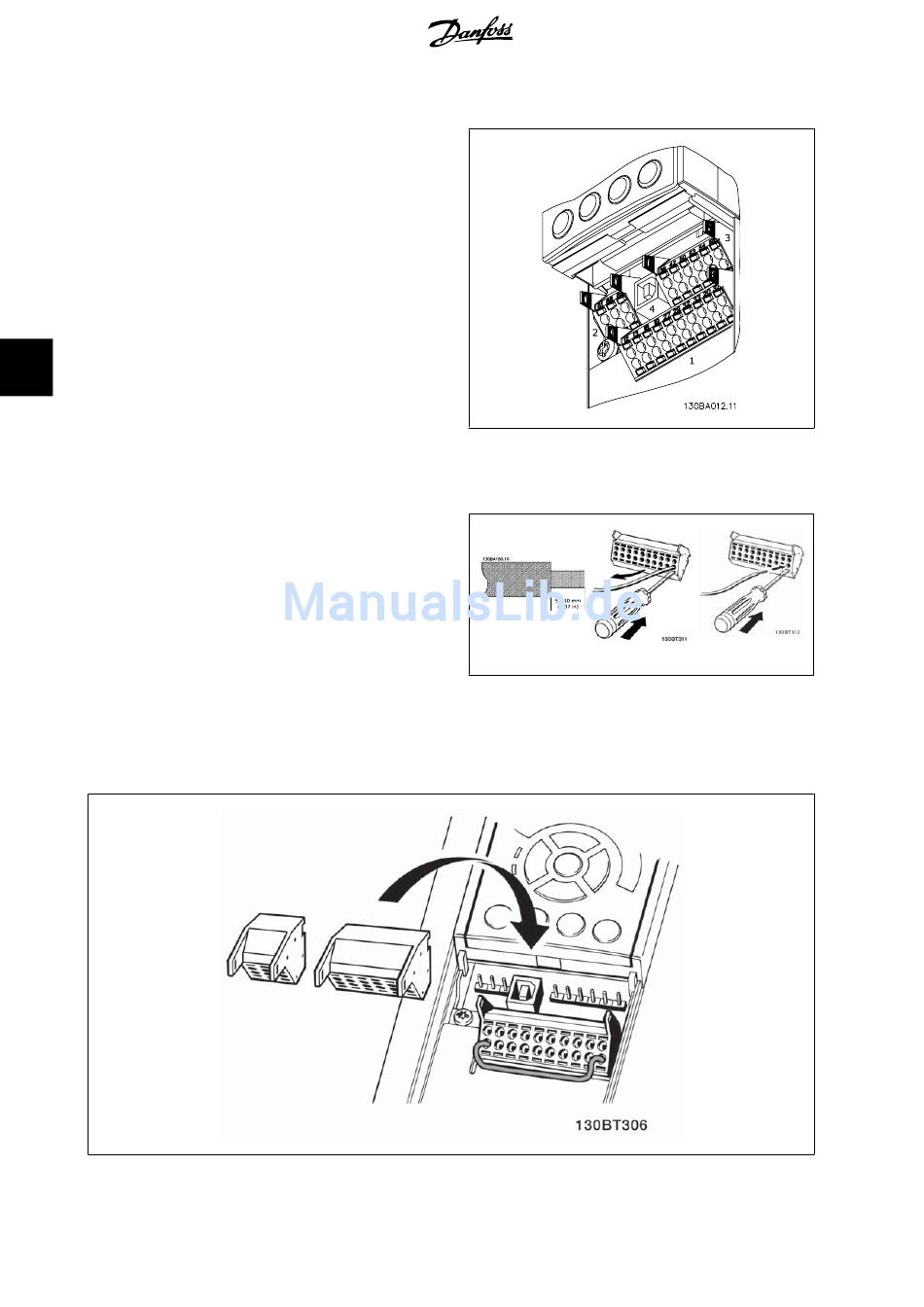

5.2.9. Steuerklemmen

Logische Aufteilung der Klemmen:
1.
10-poliger Stecker mit digitalen Steuerklemmen.
2.
3-poliger Stecker mit RS-485-Busklemmen.
3.
6-poliger Stecker mit analogen Steuerklemmen.
4.
USB-Anschluss.
5

5.2.10. Elektrische Installation, Steuerklemmen

Das Kabel in der Federzugklemme befestigen:
1.
Kabel 9-10 mm abisolieren.
2.
Schraubendreher
Klemmfeder öffnen.
3.
Kabel in die runde Klemmöffnung einführen.
4.
Schraubendreher herausziehen. Das Kabel ist nun an der Klem-
me befestigt.
Entfernen des Kabels aus der Federzugklemme:
1.
Schraubendreher
Klemmfeder öffnen.
2.
Kabel herausziehen.
1)
max. 0,4 x 2,5 mm
94
1)
in die rechteckige Öffnung einführen und
1)
in die rechteckige Öffnung einführen und
MG.20.N3.03 - VLT
Projektierungshandbuch für VLT
Abbildung 5.6: Steuerklemmen (alle Gehäuse)
1.
2.
®
ist eine eingetragene Marke von Danfoss.
®
AQUA Drive
3.
