Produkthandbuch Hochleistungsanwendun-
gen
Bei den Geräten mit IP00 (Chassis) und IP21 (NEMA 1) kann der Feldbus
ebenfalls wie rechts abgebildet von der Oberseite des Geräts angeschlos-
sen werden. Bei dem Gerät mit IP 21 (NEMA 1) muss eine Abdeckplatte
entfernt werden.
Einbausatz-Nr. für Feldbus-Anschluss von oben: 176F1742

Installation der externen 24 Volt-DC-Versorgung

Drehmoment: 0,5 - 0,6 Nm
Schraubengröße: M3
Die externe 24 V DC-Versorgung dient als Niederspannungsversorgung der Steuerkarte sowie etwaiger eingebauter Optionskarten. Dies ermöglicht den
Betrieb der LCP Bedieneinheit (einschließlich Parametereinstellung) ohne Netzanschluss. Beachten Sie, dass eine Niederspannungswarnung gegeben wird,
wenn 24 V DC angeschlossen wurden; es erfolgt jedoch keine Abschaltung.
Zur ordnungsgemäßen galvanischen Trennung (gemäß PELV) an den Steuerklemmen des Frequenzumrichters ist eine 24 V DC-Ver-
sorgung vom Typ PELV zu verwenden.

3.6.16 Zugang zu den Steuerklemmen

Alle Klemmen zu den Steuerkabeln befinden unter der LCP Bedieneinheit. Zum Zugriff die Tür der IP21/54-Version öffnen oder bei der IP00-Version die
Abdeckungen abnehmen.

3.6.17 Elektrische Installation, Steuerklemmen

Kabel an Klemme anschließen:
1. Kabel 9-10 mm abisolieren.
2. Führen Sie einen Schraubendreher
3. Führen Sie das Kabel in die runde Klemmöffnung ein.
4. Entfernen Sie den Schraubendreher. Das Kabel ist nun an der Klemme befestigt.
Kabel aus der Federzugklemme entfernen:
1. Führen Sie einen Schraubendreher
2. Ziehen Sie das Kabel heraus.
1)
Max. 0,4 x 2,5 mm
1) in die rechteckige Öffnung ein.
1) in die rechteckige Öffnung ein.
MG.33.U2.03 - VLT ® ist eine eingetragene Marke von Danfoss.

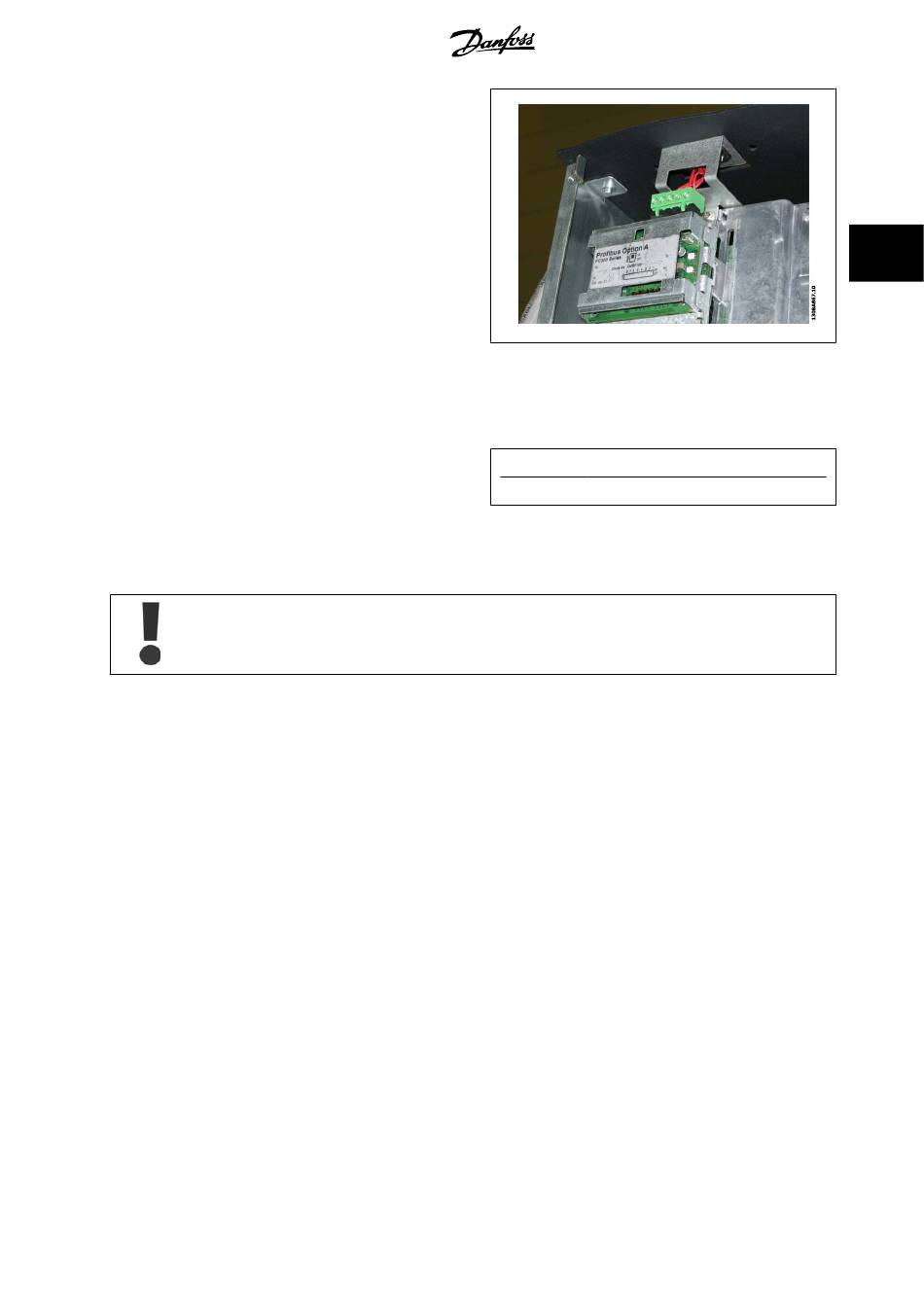

Abbildung 3.49: Feldbus-Anschluss von oben
Nr. Funktion
35 (-), 36 (+) Externe 24 V DC-Versorgung
