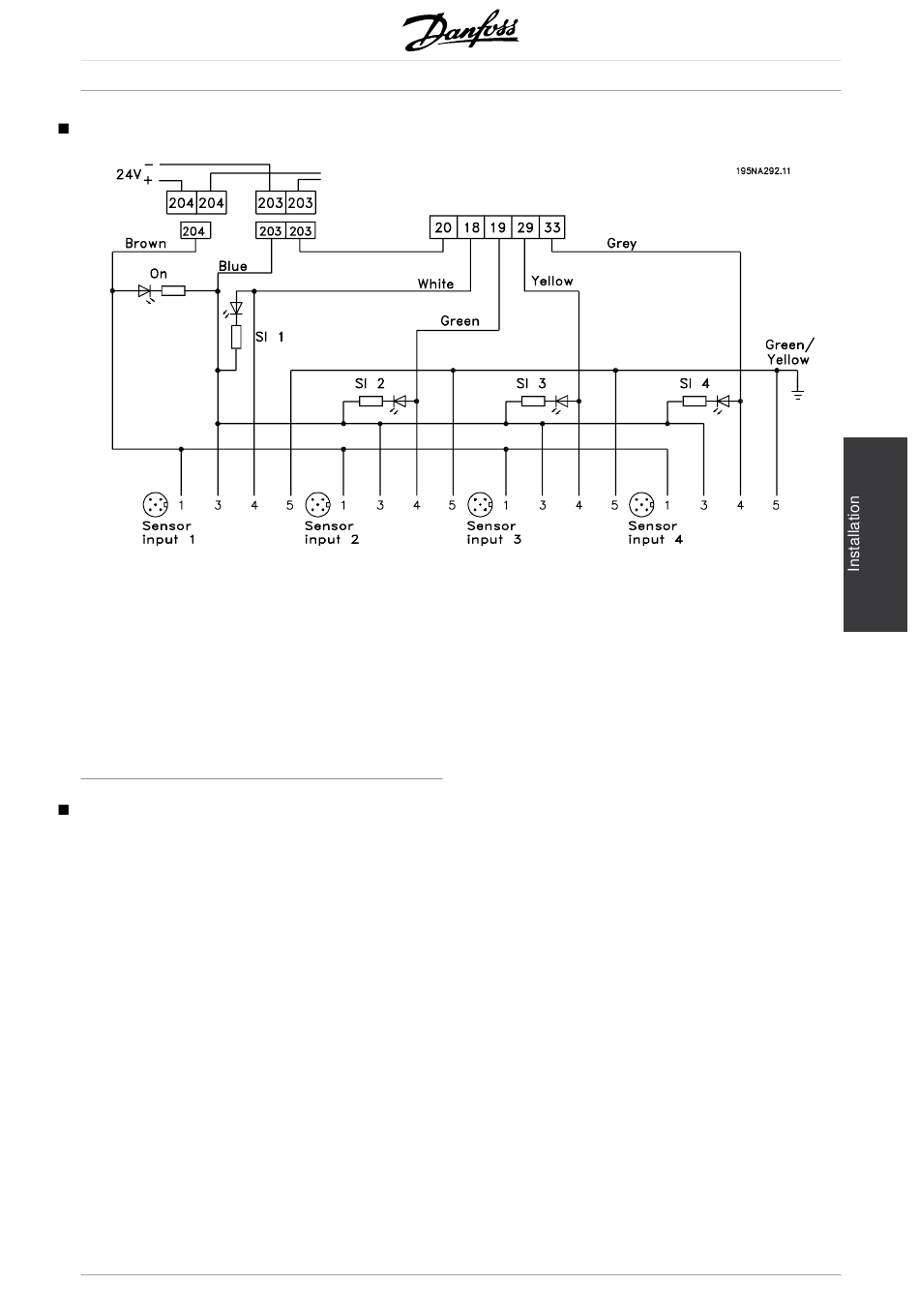

Anschluss von Sensoren an M12-Stecker
für T53, T63, T73
Die Spezifikationen für die Nennleistung finden
Sie in der Betriebsanleitung MG.04.BX.YY, digitale
Eingänge, Klemmen 18, 19, 29, 33.
Die Klemmen 203/204 werden für die
Sensorversorgung genutzt.
Klemme 203 = gemeinsam
Klemme 204 = +24 V
Die Klemmen 201/202 können für eine separate
24 V-Versorgung genutzt werden.

Elektrische Installation, Steuerklemmen

Zum richtigen Anschluss der Steuerkabel siehe Erdung
abgeschirmter Steuerkabel im Projektierungshandbuch.
