Installieren
Wenn die Temperatur des Bremswiderstands zu hoch wird
und der Thermoschalter auslöst, stoppt der Frequenzum-
richter das Bremsen. Der Motor geht in den Freilauf.
3 3
Abbildung 3.35
3.3.18 Steuerkabelführung
Befestigen Sie alle Steuerleitungen an der in der Abbildung
gezeigten Steuerkabelführung. Denken Sie daran, die
Abschirmungen ordnungsgemäß anzuschließen, um
optimale elektrische Störfestigkeit sicherzustellen.
Feldbus-Anschluss
Die Anschlüsse werden an den entsprechenden Optionen
der Steuerkarte vorgenommen. Einzelheiten finden Sie im
entsprechenden Feldbus-Handbuch. Das Kabel muss im
vorgegebenen Pfad im Frequenzumrichter geführt werden
und mit anderen Steuerkabeln zusammengebunden
werden.
Installation der externen 24 V DC-Versorgung
Drehmoment: 0,5 - 0,6 Nm (5 lb-in)
Schraubengröße: M3
Nr.
35 (-), 36 (+)
Tabelle 3.38
Eine externe 24 V DC-Versorgung kann als Niederspan-
nungsversorgung der Steuerkarte und anderer
Optionskarten verwendet werden. Dadurch wird ein
ungeschränkter Betrieb des LCP (einschl. Parameterein-
stellung) ohne Netzanschluss ermöglicht. Nach dem
Anschluss der 24 V DC-Versorgung wird eine Niederspan-
nungswarnung ausgegeben; es erfolgt jedoch keine
Abschaltung.
WARNUNG
Verwenden Sie die 24 V DC-Versorgung vom Typ PELV, um
eine ordnungsgemäße galvanische Trennung (vom Typ
PELV) an den Steuerklemmen des Frequenzumrichters
sicherzustellen.

3.3.19 Zugang zu den Steuerklemmen

Alle Klemmen für die Steuerkabel befinden sich unter dem
LCP. Der Zugang erfolgt über die Tür der IP21/54-Version
oder das Entfernen der Abdeckungen der IP00-Version.
46
VLT
Produkthandbuch High Power
106 104 105
NC C NO
Funktion
Externe 24 V DC-Versorgung
MG34Q203 – VLT® ist ein eingetragenes Warenzeichen von Danfoss
® Automation Drive FC 300 12-Puls
3.3.20 Elektrische Installation,
Steuerklemmen

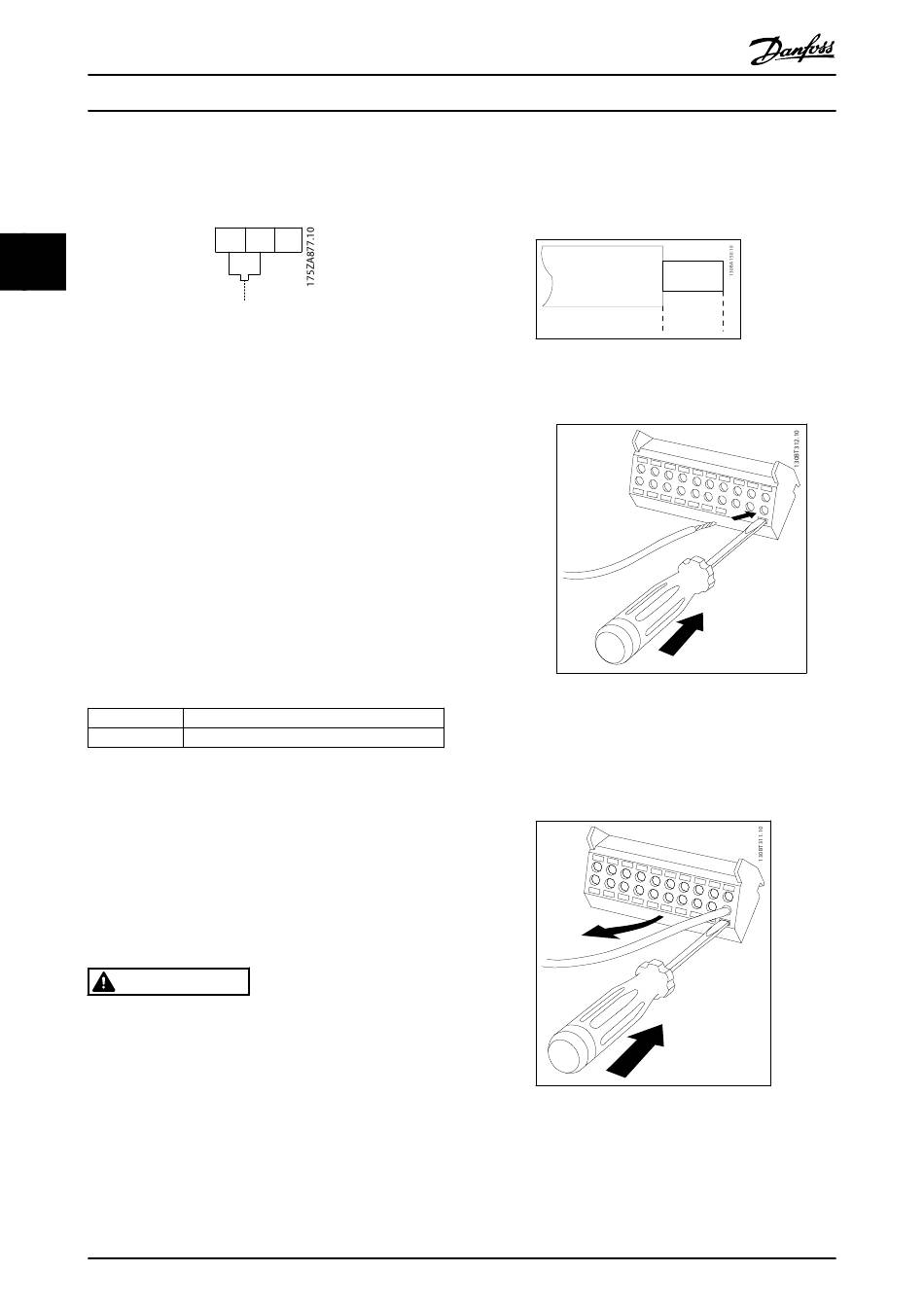

Das Kabel in der Federzugklemme befestigen:
1. Isolieren Sie das Kabel 9-10 mm ab.
2.
Führen Sie einen Schraubendreher
rechteckige Öffnung ein und öffnen Sie die
Klemmfeder.
3. Führen Sie das Kabel in die runde Klemmöffnung
ein.
4. Entfernen Sie den Schraubendreher. Das Kabel ist
nun in der Klemme befestigt.
Das Kabel aus der Federzugklemme entfernen:
1.
Führen Sie einen Schraubendreher
rechteckige Öffnung ein und öffnen Sie die
Klemmfeder.
2. Ziehen Sie das Kabel heraus.
1)
Max. 0,4 x 2,5 mm
9 - 10 mm
(0.37 in)
1)
in die
1)
in die
