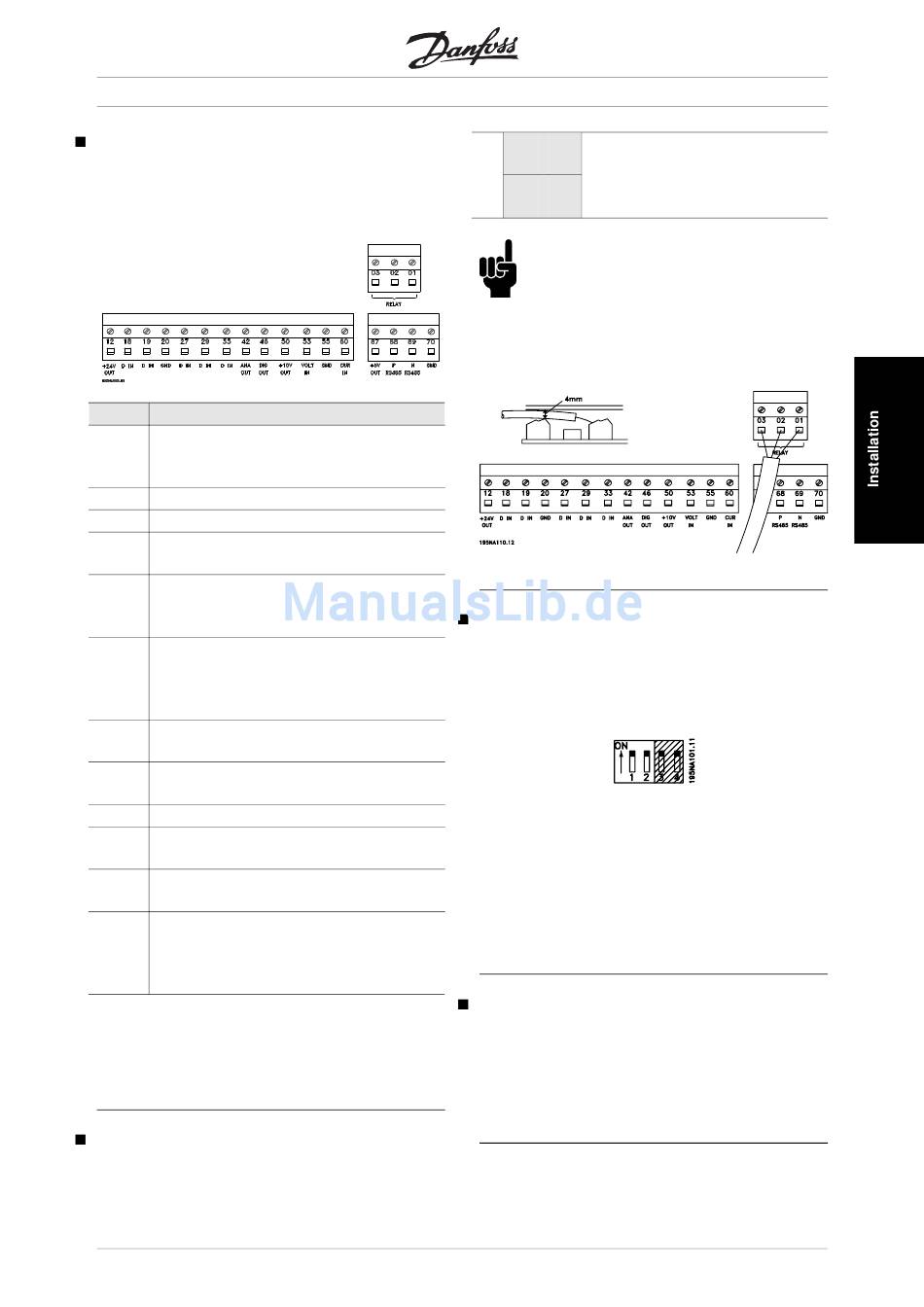

Elektrische Installation, Steuerklemmen

Zur richtigen Terminierung der Steuerkabel siehe
Erdung abgeschirmter Steuerkabel im Projektierung-
shandbuch.
Nr. Funktion
01-03 Die Relaisausgänge 01-03 können zur
Statusanzeige und für Alarm-/Warnmel-
dungen benutzt werden.
12 24 V DC Versorgungsspannung.
18-33 Digitale Eingänge.
20, 55 Masseanschluß für Ein-
und Ausgangsklemmen.
42 Analoger Ausgang für die Anzeige von
Frequenz,
Sollwert, Strom oder Drehmoment.
1
46 Digitaler Ausgang für die Anzeige von
Status,
Warnungen oder Alarmen sowie
Frequenzausgang.
50 +10 V DC Versorgungsspannung
für Potentiometer oder Thermistor.
53 Analoger Spannungseingang 0 - 10 V
DC.
60 Analoger Stromeingang 0/4 - 20 mA.
1
67 + 5 V DC Versorgungsspannung
für Profibus.
68, RS 485, Serielle Kommunikation.
1
69
1
70 Masseanschluß für die Klemmen 67, 68
und 69.
Dieser Anschluß wird normalerweise
nicht benutzt.
1. Die Anschlußklemmen gelten nicht für DeviceNet
und CANopen. Weiterführende Informationen finden
sie im DeviceNet-Handbuch M G.90.BX.YY
Relaisanschluß
Zur Programmierung des Relaisausgangs siehe Pa-
rameter 323 Relaisausgang.
MG.28.E5.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
®
VLT Serie 2800
Nr. 01 - 02 1 - 2 Schließer (normalerweise
offen)
01 - 03
1 - 3 Öffner (normalerweise
geschlossen)
ACHTUNG!:
Beachten Sie bitte, daß die Kabelumhül-
lung für das Relais die erste Reihe der
Steuerkartenklemmen bedecken muß — ansonsten
ist die galvanische Trennung (PEL V) nicht
gewährleistet. Max. Kabeldurchmesser: 4 mm.
Siehe Zeichnung.
Schalter 1-4
Der Dip-Schalter befindet sich nur auf der
Steuerkarte mit Profibus DP Kommunikation.
Die gezeigte Schalterposition entspricht der Werkse-
instellung.
Schalter 1 und 2 dienen zur Kabelterminierung für
die RS 485-Schnittstelle. Ist der Frequenzumrichter
das erste oder letzte Gerät im Bussystem, so
müssen die Schalter 1 und 2 EIN sein. Bei den übri-
gen Frequenzumrichtern müssen die Schalter 1 und
2 AUS sein.
Schalter 3 und 4 haben keine Funktion.

VLTSoftwareDialog

Anschluß an Klemmen 68–70 oder
Sub D:
- PIN 3 GND
- PIN 8 P-RS 485
- PIN 9 N-RS 485
