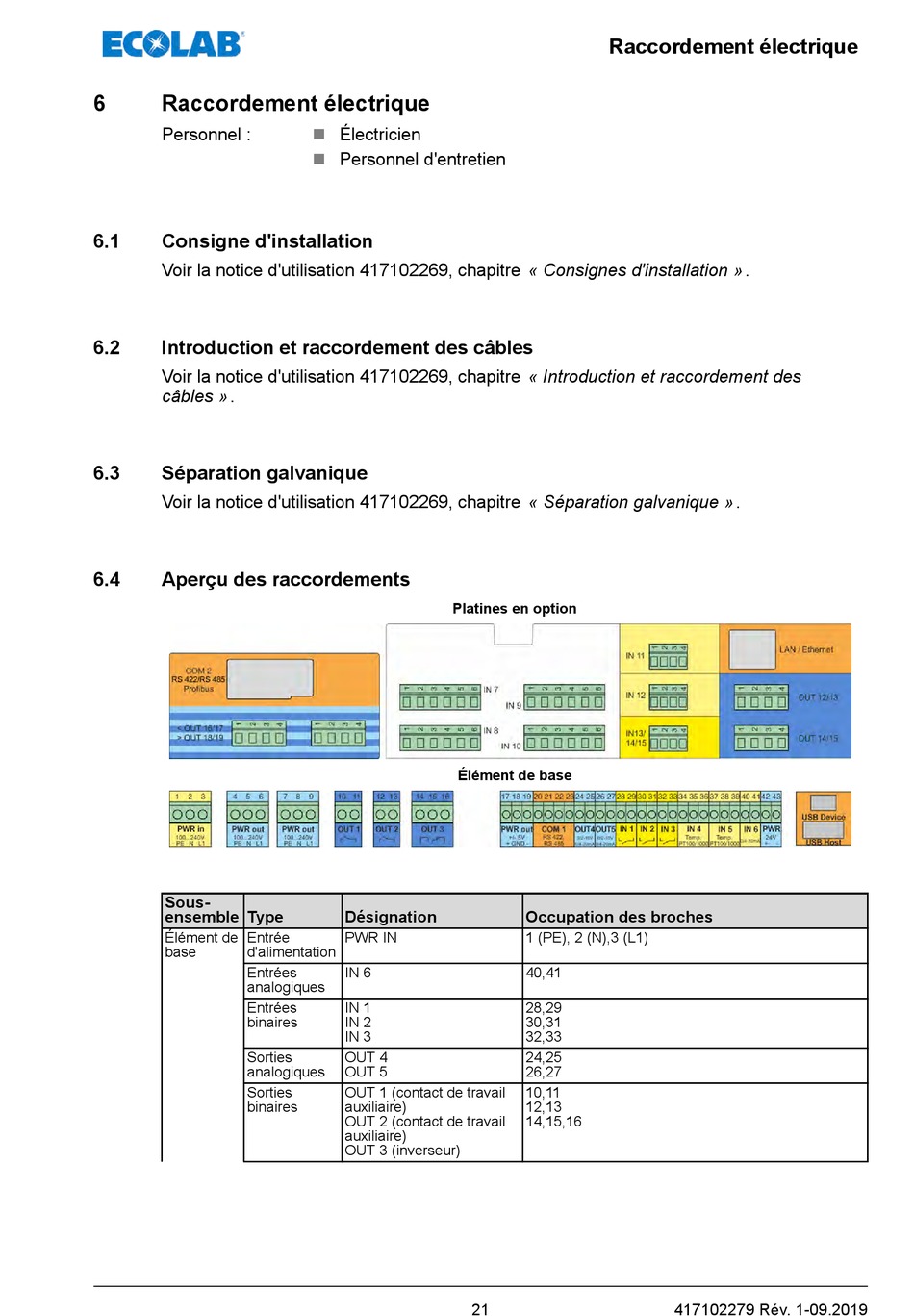

6 Raccordement électrique
Personnel :
6.1

Consigne d'installation

Voir la notice d'utilisation 417102269, chapitre « Consignes d'installation » .
6.2 Introduction et raccordement des câbles
Voir la notice d'utilisation 417102269, chapitre « Introduction et raccordement des
câbles » .
6.3 Séparation galvanique
Voir la notice d'utilisation 417102269, chapitre « Séparation galvanique » .
6.4 Aperçu des raccordements
Sous-
ensemble Type
Élément de Entrée
base d'alimentation
Entrées
analogiques
Entrées
binaires
Sorties
analogiques
Sorties
binaires
n Électricien
n Personnel d'entretien
Platines en option
Élément de base
Désignation
PWR IN
IN 6
IN 1
IN 2
IN 3
OUT 4
OUT 5
OUT 1 (contact de travail
auxiliaire)
OUT 2 (contact de travail
auxiliaire)
OUT 3 (inverseur)
21
Raccordement électrique
Occupation des broches
1 (PE), 2 (N),3 (L1)
40,41
28,29
30,31
32,33
24,25
26,27
10,11
12,13
14,15,16
