3

Connexion

3.1 Connexion électrique
Il est interdit d'utiliser d'autres sondes que celles de l'entreprise Ecolab Engineering GmbH
accessoires voir chapitre 8).
(
Au départ de l'usine les sondes de mesure sont équipées de câbles de 10 m. Pour des dis-
tances plus grandes il faut utiliser un câble blindé spécial (no. de matériel 418437041) et
une boîte de bornes spécifique (no. de matériel 288101).
INDICATION
Ne pas poser dans le même passage les câbles des électrodes et la ligne de réseau.

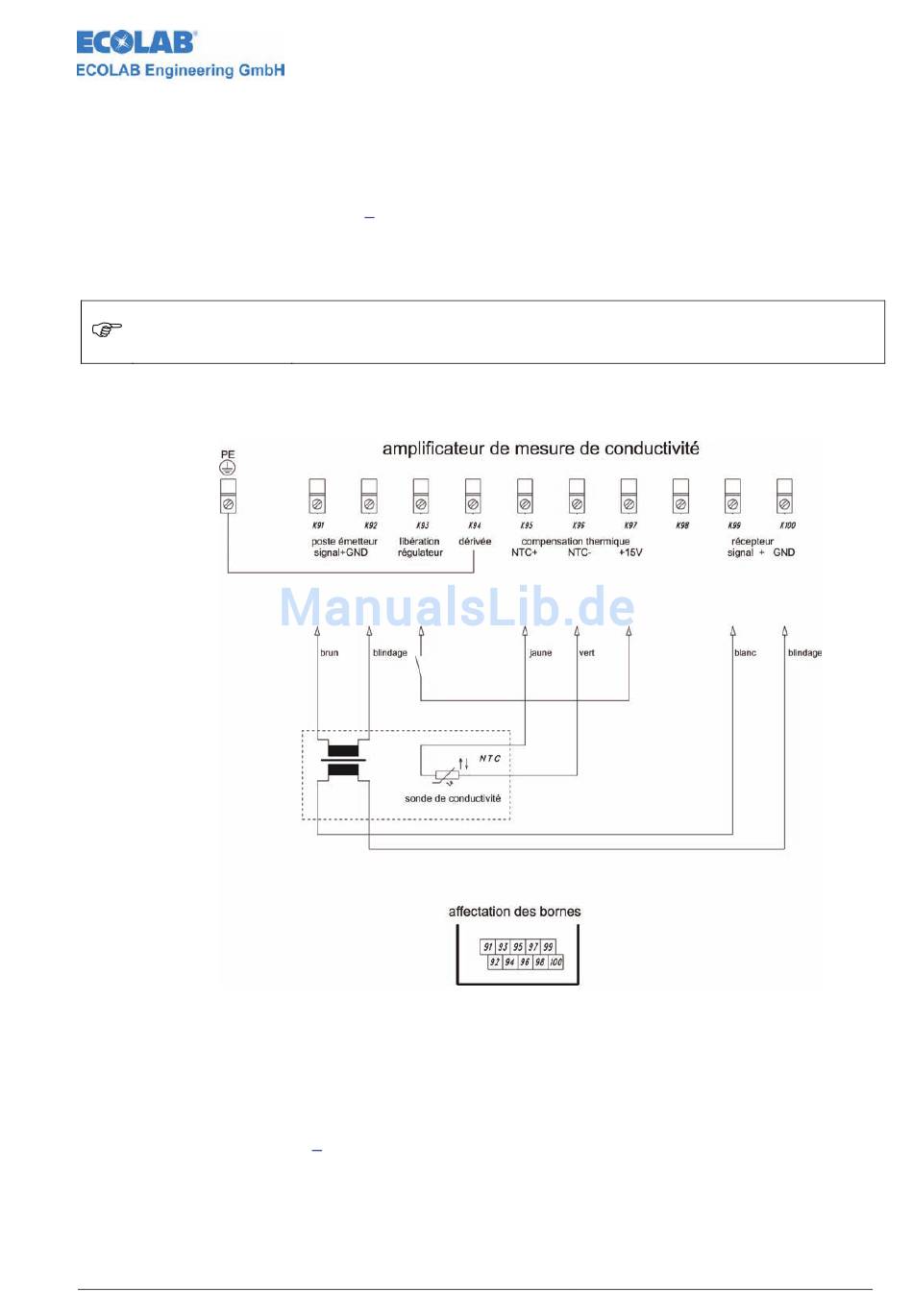

fig. 3.1
Contact pour libération du régulateur fermé ⇒ régulateur est actif
3.2

Installation de la sonde

La sonde dispose d'une longueur de conduite pré-confectionnée de 10 m. Pour des distan-
ces plus grandes il faut utiliser un câble spécial et une boîte de bornes spécifique
soires voir chapitre 8).
417101800_Anhang01_LF_induktiv.doc
Module de mesure de conductivité (inductif)
La longueur maximale de la conduite ne doit pas dépasser 100 m.
Le prolongement de la conduite est formellement déconseillé dans une plage de
mesure de 0 à 2 mS.
Plan des bornes
- 65 -
acces-
(
Rev. 06-07/10
