8.7.5 외부 설정값 조정 (4.1.3)

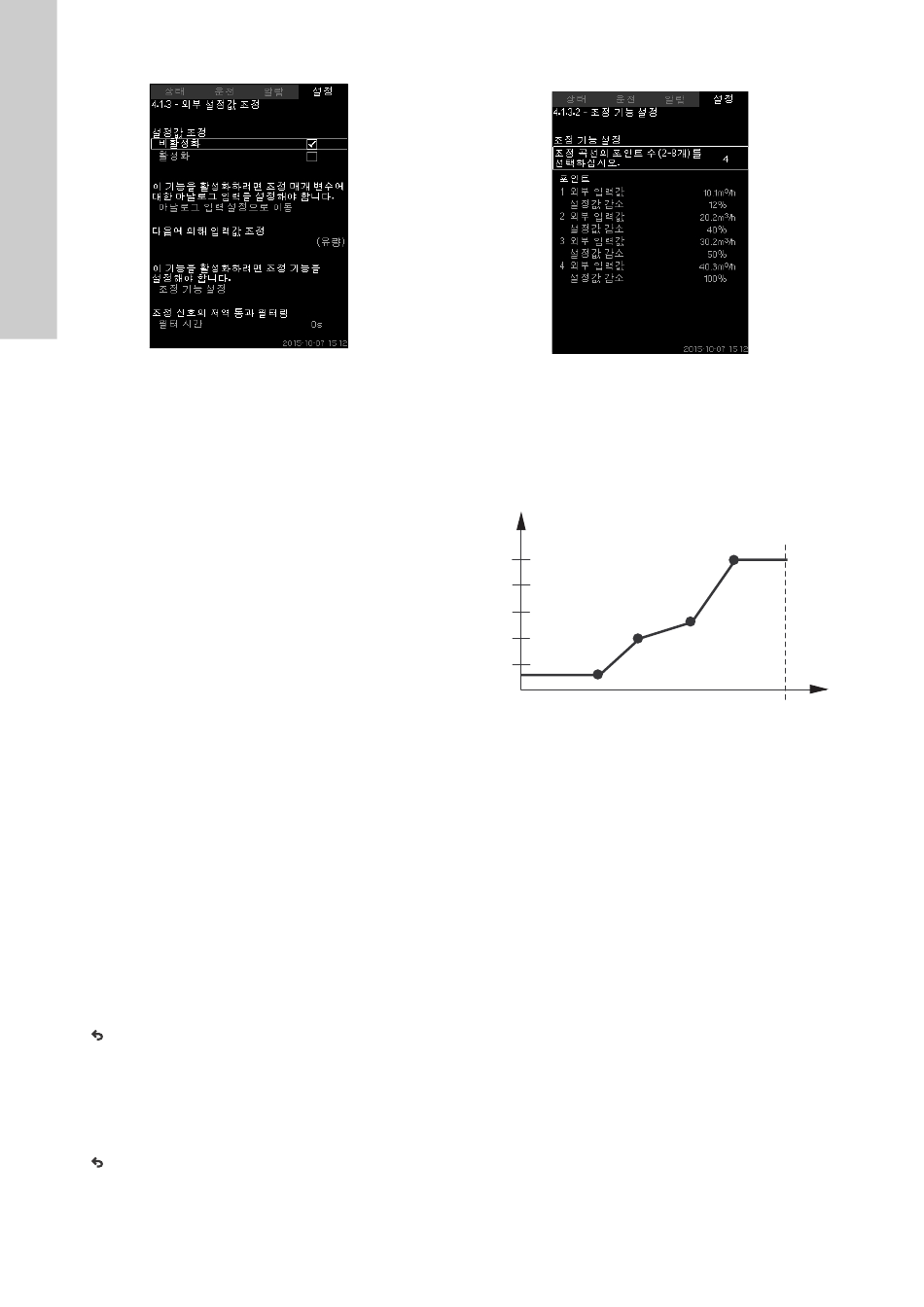

그림 41 외부 설정값 조정
설명
이 기능을 사용하면 측정 매개 변수를 통해 설정값을 조정할 수 있
습니다. 일반적으로 유량 트랜스미터나 온도 트랜스미터 또는 유
사 트랜스미터의 아날로그 신호입니다. 트랜스미터 종류와 가능한
9. 측정 매개 변수
위치에 대한 개요 정보는 섹션
예를 들어, 시스템의 토출 압력 또는 온도를 조정할 수 있는 매개
변수로 설정값을 조정할 수 있습니다. 부스터 세트의 성능을 조정
하는 매개 변수는 0-100 %의 백분율로 표시됩니다. 조정 매개 변
수는 0에서 100 %까지의 백분율로 표시되며 설정값은 조정 매개
변수에 설정값을 곱한 값이 되므로 설정값은 감소만 가능합니다.
실제 설정값 (SP)=
설정값 x 변수 (1) x 변수 (2) x ...
외부영향값은 개별적으로 설정 가능합니다.
저역 통과 필터를 사용하면 설정값을 조정하는 측정값을 쉽게 알
수 있어 안정적으로 설정값을 변경할 수 있습니다.
설정 범위
• 0-100 % 신호
•
흡입 압력
•
토출 압력
•
외부 압력
•
차압, 외부
• 차압, 펌프
• 유량
• 탱크 레벨, 토출측
•
탱크 레벨, 흡입측
•
환수 배관 온도, 외부
•
공급수 배관 온도
• 환수 배관 온도
• 차온
• 주변 온도
•
차온.
제어판을 통한 설정
• 설정 > 기본 컨트롤러 > 외부 설정값 조정 > 다음에 의해 입력
값 조정.
사용 가능한 매개 변수의 목록이 나타납니다.
1. 설정값에 영향을 줄 수 있는 변수 설정.
2. .
3. 조정 기능 설정
( 8.7.6 참조)
4. 포인트 개수 설정:
5. 설정: 외부 입력값. (Point 1.)
6. 백분률로 설정: 설정값 감소. (Point 1.)
7. 다른 변수 설정시 4~6단계를 반복하여 시행하십시오.
8. .
9. 초로 설정: 필터 시간.
10.선택: 활성화.
초기화
이 기능은 사용할 수 없습니다.
1672
8.7.6 조정 기능 설정 (4.1.3.2)
그림 42 조정 기능 설정
설명
설정값을 조정하는 측정 매개 변수와 원하는 조정값(백분율) 간의
관계를 선택할 수 있습니다.
컨트롤 판넬에서 최대 8개 포인트까지 값을 입력할 수 있습니다.
을 참조하십시오.
예:
설정값 조정 [%]
100
80
60
40
20
그림 43 설정값 조정 및 유량 간 관계
제어 유닛은 포인트 간에 직선을 그립니다. 수평선은 관련 센서의
최소값(이 예에서는 0 m
다. 또한 이것은 마지막 포인트에서 센서의 최대값(이 예에서는
3
50 m
설정 범위
2-8포인트를 선택할 수 있습니다. 각 포인트에는 설정값을 조정할
매개 변수의 값과 값의 조정 간의 관계가 포함되어 있습니다.
제어판을 통한 설정
• 설정 > 기본 컨트롤러 > 외부 설정값 조정.
1. 조정 기능 설정
2. 포인트 개수 설정.
3. 설정: 외부 입력값. (Point 1.)
4. 백분률로 설정: 설정값 감소. (Point 1.)
5. 다른 변수 설정시 2~4단계를 반복하여 시행하십시오.
초기화
이 기능은 사용할 수 없습니다.
3
2
1
3
/h)에서 첫 번째 포인트까지의 직선입니
/h)까지의 직선이기도 합니다.
4
50
3
유량 [m /h]
