유량 [m /h]
100
75
50
25
5 50 70.7

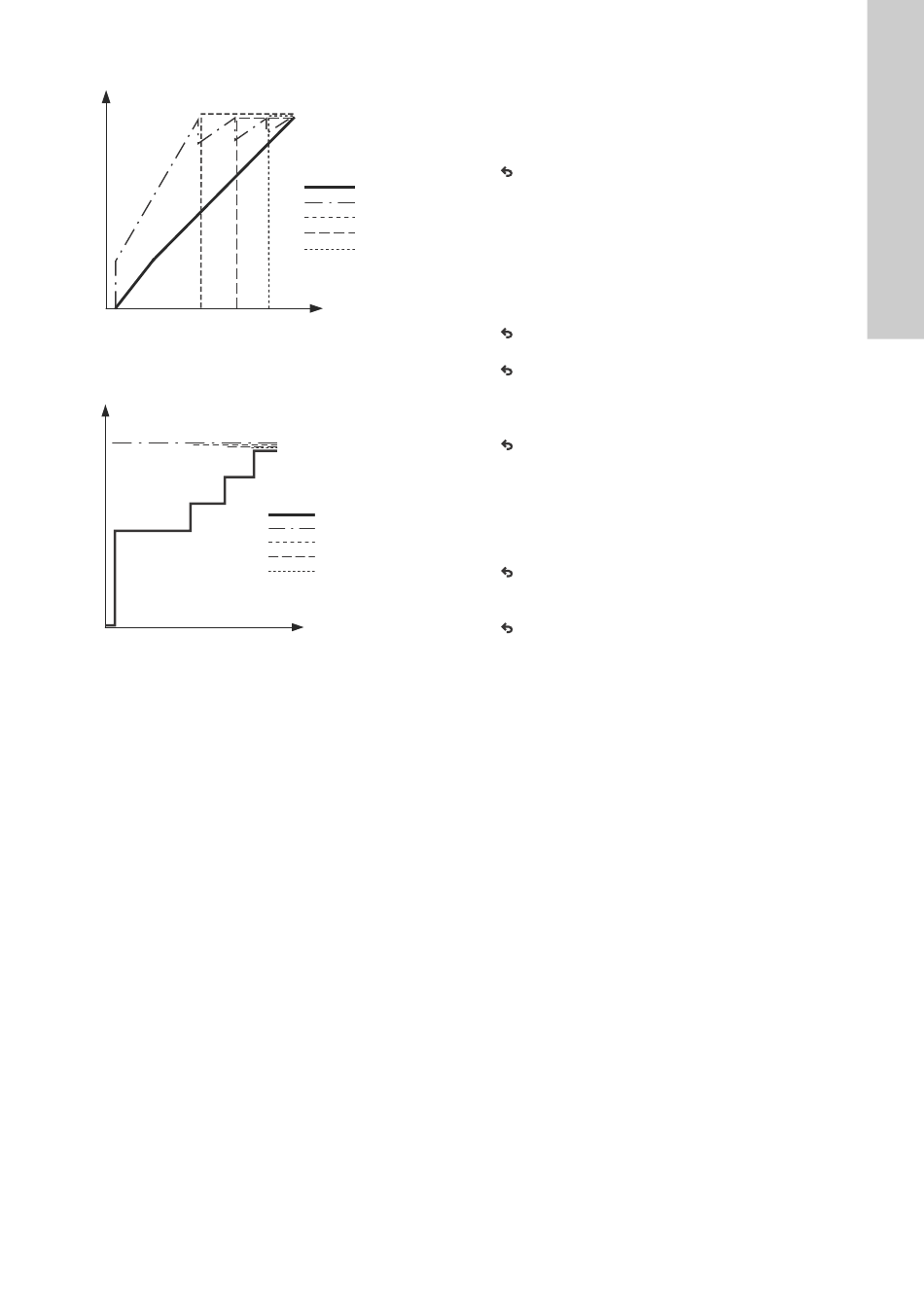

그림 25 개회로 Control MPC-F의 변동률 곡선
3
유량 [m /h]
100
75
50
25
5 50 70.7 86.6
그림 26 개회로 Hydro MPC-S의 변동률 곡선
설정 범위
다음 설정은 반드시 개회로와 연결하여 작성되어야 합니다.
•
개회로
•
설정값 1, 개회로 설정
•
외부 설정값 조정
•
일반.
유량
펌프 1
펌프 2
펌프 3
펌프 4
외부 컨트롤러의
입력 [%]
86.6 100
유량
펌프 1
펌프 2
펌프 3
펌프 4
외부 컨트롤러의
입력 [%]
100
제어판을 통한 설정
시스템 제어를 위해 외부 제어 소스를 설정하려면 다음과 같이 진
행하십시오.
• 운전 > 추가 설정 > 제어 모드.
• 선택: 개회로.
• 선택: 정지
1. x 2.
2. 100 %로 설정: 설정값 1, 개회로 설정.
3. 설정 > 기본 컨트롤러 > 외부 설정값 조정 > 아날로그 입력 설
정으로 이동.
4. 아날로그 입력 및 범위 선택.
5. 선택:
• 측정된 입력값.
4.3.8.1.1 화면이 나타납니다.
• 선택: 0-100 % 신호.
6. .
7. 최소 센서값과 최대 센서값을 설정하십시오.
8. x 2.
9. 선택:
•
다음에 의해 입력값 조정
• 0-100 % 신호.
10. .
11.선택: 조정 기능 설정.
(섹션 8.7.6 참조)
12.포인트 개수 설정:
13.설정: 외부 입력값. (Point 1.)
14.백분률로 설정: 설정값 감소. (Point 1.)
15.설정점을 마저 설정하시려면 13~14 과정을 반복하십시오.
16. .
17.초로 설정: 필터 시간.
18.선택: 활성화.
19. x 2.
20.선택:
•
운전
• 일반.
이제 외부 컨트롤러를 통해 부스터 세트를 제어할 수 있습니다.
초기화
폐회로 제어.
