4
Mechanische Installation

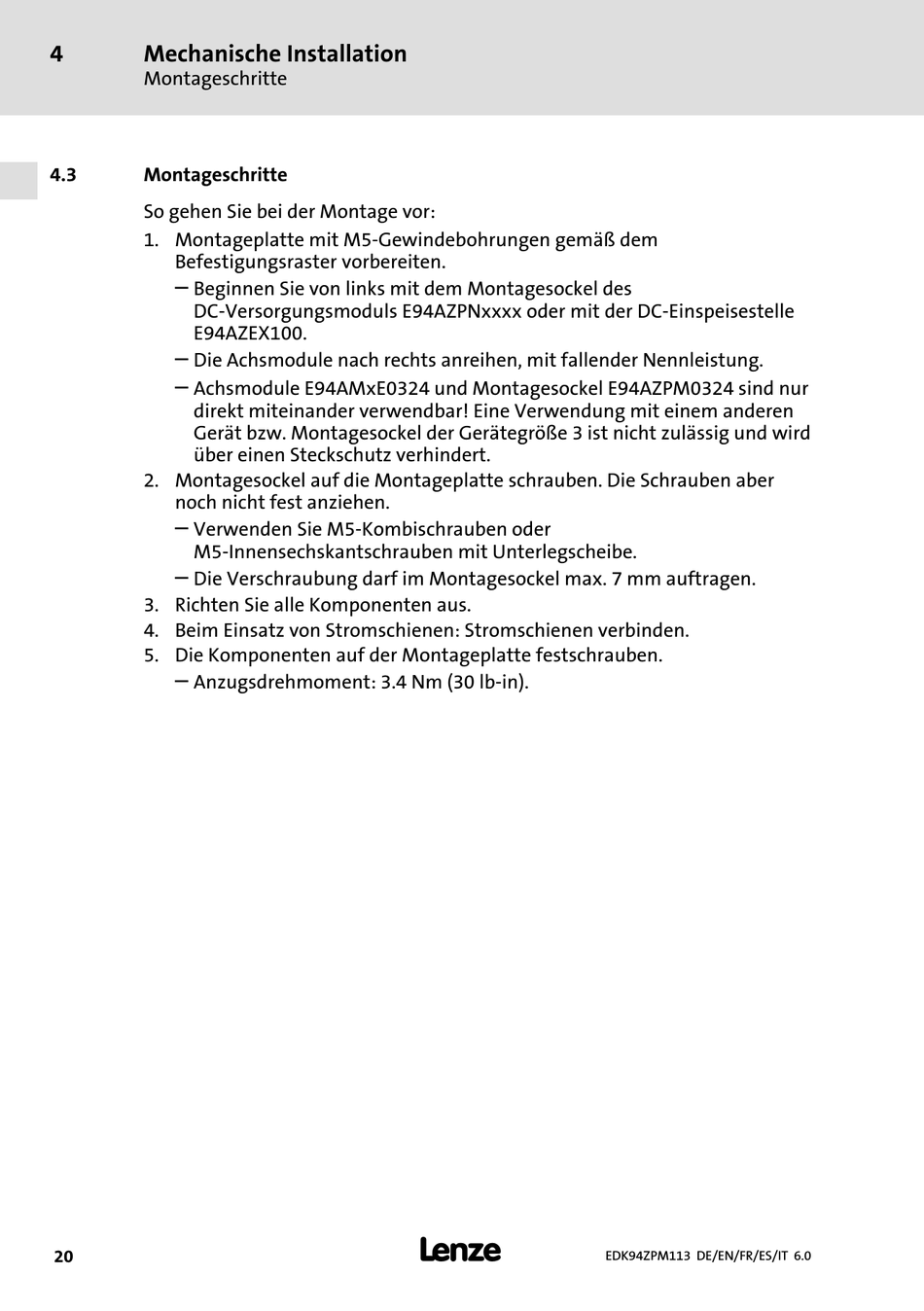

Montageschritte

4.3
Montageschritte
So gehen Sie bei der Montage vor:
1. Montageplatte mit M5−Gewindebohrungen gemäß dem
Befestigungsraster vorbereiten.
Beginnen Sie von links mit dem Montagesockel des
DC−Versorgungsmoduls E94AZPNxxxx oder mit der DC−Einspeisestelle
E94AZEX100.
Die Achsmodule nach rechts anreihen, mit fallender Nennleistung.
Achsmodule E94AMxE0324 und Montagesockel E94AZPM0324 sind nur
direkt miteinander verwendbar! Eine Verwendung mit einem anderen
Gerät bzw. Montagesockel der Gerätegröße 3 ist nicht zulässig und wird
über einen Steckschutz verhindert.
2. Montagesockel auf die Montageplatte schrauben. Die Schrauben aber
noch nicht fest anziehen.
Verwenden Sie M5−Kombischrauben oder
M5−Innensechskantschrauben mit Unterlegscheibe.
Die Verschraubung darf im Montagesockel max. 7 mm auftragen.
3. Richten Sie alle Komponenten aus.
4. Beim Einsatz von Stromschienen: Stromschienen verbinden.
5. Die Komponenten auf der Montageplatte festschrauben.
Anzugsdrehmoment: 3.4 Nm (30 lb−in).
20
l
EDK94ZPM113 DE/EN/FR/ES/IT 6.0
