Frequenzumrichter; Motorkabel; Leistungs-Hardware - Danfoss iC2-Micro Projektierungshandbuch

iC2-Micro-Frequenzumrichter
Projektierungshandbuch
Komplettes Antriebsmodul (CDM)
Netzver-
Externe
sorgungskabel
Eingangsfilter

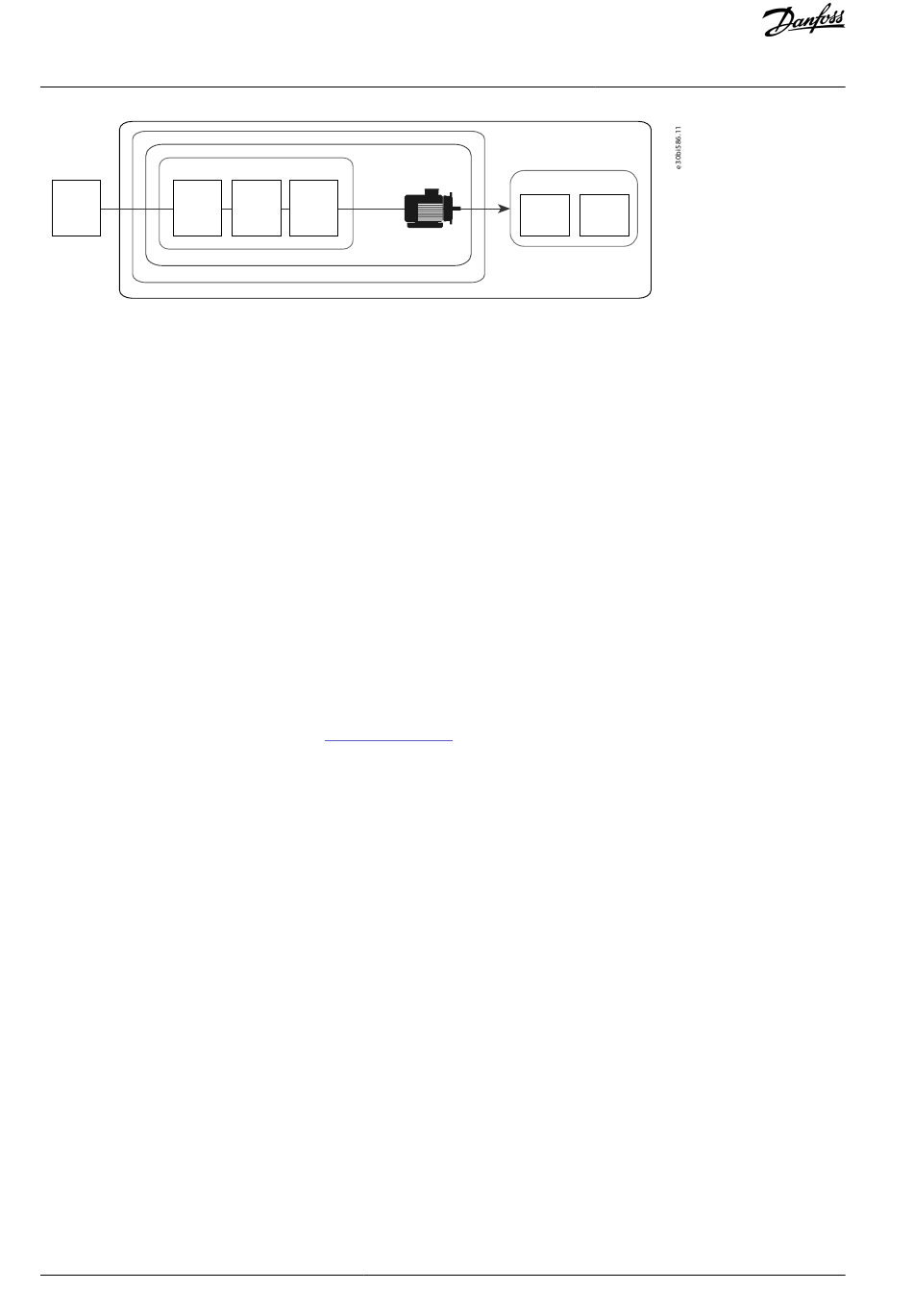

Abbildung 3: Auslegung des Antriebssystems
Folgende Komponenten können zu Verlusten im System führen:
• Netzversorgungskabel.
• Externer Eingangsfilter (falls installiert).
• Frequenzumrichter, einschließlich eingebauter Filter.
• Externer Ausgangsfilter (falls installiert).
•

Motorkabel.

• Motor.
Der Frequenzumrichter selbst liefert nur einen Teil der Gesamtverluste des Systems.
Netzversorgungskabel
Verluste im Netzversorgungskabel sind hauptsächlich auf den ohmschen Widerstand der Leitung zurückzuführen. Um die Verluste
auf ein Minimum zu beschränken, sollte die Kabellänge kurz gehalten und entsprechend dem Nennstrom dimensioniert werden.
Externer Eingangsfilter
Extern hinzugefügte Eingangsfilter erhöhen die Verluste im System. Netzdrosseln, die zum Lastausgleich zwischen mehreren Fre-
quenzumrichtern in einer Zwischenkreiskopplungskonfiguration verwendet werden, haben in der Regel einen Spannungsabfall von
ca. 1 %, was bei Volllast zu Verlusten von bis zu 1 % führt.
Dedizierte Oberschwingungsfilter haben typischerweise Verluste von 2–5 %.

Frequenzumrichter

Der Verlust des Frequenzumrichters ist lastabhängig. Spezifische Klassifizierungen und Daten zur Verlustleistung sind auf dem Pro-
duktetikett angegeben, und Details können in
Externer Ausgangsfilter
Extern angeschlossene Ausgangsfilter erhöhen die Verluste im System:
• Sinusfilter unterdrücken das PWM-Muster der Ausgangsfrequenz, was zu einer Sinuswellenausgabe führt. Der resultierende Ver-
lust ist lastabhängig und kann 1–1,5 % der maximalen Leistung betragen. Die Verwendung eines Sinusfilters in Installationen
mit langen Motorkabeln führt zu einem besseren Gesamtwirkungsgrad.
• du/dt-Filter begrenzen die Spannungsanstiegszeit des PWM-Musters. Infolgedessen führen die Filter zu einem Verlust im Sys-
tem – der Verlust ist lastabhängig und kann bis zu 0,5–1 % der maximalen Leistung betragen.
• Gleichtaktadern mindern hochfrequente Störungen im Motorkabel. Dies führt dazu, dass dem System ein begrenzter Verlust
hinzugefügt wird.
Motorkabel
Verluste im Motorkabel entstehen hauptsächlich durch ohmsche Verluste, aber aufgrund der Taktfrequenz des Frequenzumrichters
entstehen Verluste auch durch kapazitive Kopplung an Erde. Verluste durch kapazitive Kopplung können durch sorgfältige Auswahl
des Motorkabels und möglichst kurze Kabellängen verringert werden. Wenn ein Sinuswellenfilter am Ausgang des Frequenzum-
richters verwendet wird, ist der Verlust durch kapazitive Last geringer.
Motor
Die Motorverluste hängen vom gewählten Motortyp und der gewählten Effizienzkategorie ab. IEC 60034‑30‑1 definiert die verschie-
denen Wirkungsgradklassen von IE1 bis IE4.

3.4 Leistungs-Hardware

iC2-Micro Frequency Converters sind für eine Vielzahl von Einbauorten ausgelegt. Die Geräte sind in verschiedenen Schutzarten
erhältlich und somit für den Einbau in Schaltschränken, direkt an Maschinen, in speziellen Schalträumen und für autonome Aufstel-
lung geeignet.
• IP20/Offener Typ ist für die Installation in geschlossenen Schaltschränken und ähnlichen Konfigurationen vorgesehen.
• IP21/UL Typ 1 (optionaler Umbausatz IP21/Typ 1) ist für die Installation in Innenräumen vorgesehen.
16 | Danfoss A/S © 2022.07
Frequenzum- Externe
richter Ausgangsfilter
Motorkabel
Antriebssystem (PDS)
Motorsystem
MyDrive® ecoSmart™
Angetriebene Geräte
Last-
Übersetzung
maschine
eingesehen werden.
iC2-Micro-Frequenzumrichter
AJ402315027937de-000101 / 130R1239
