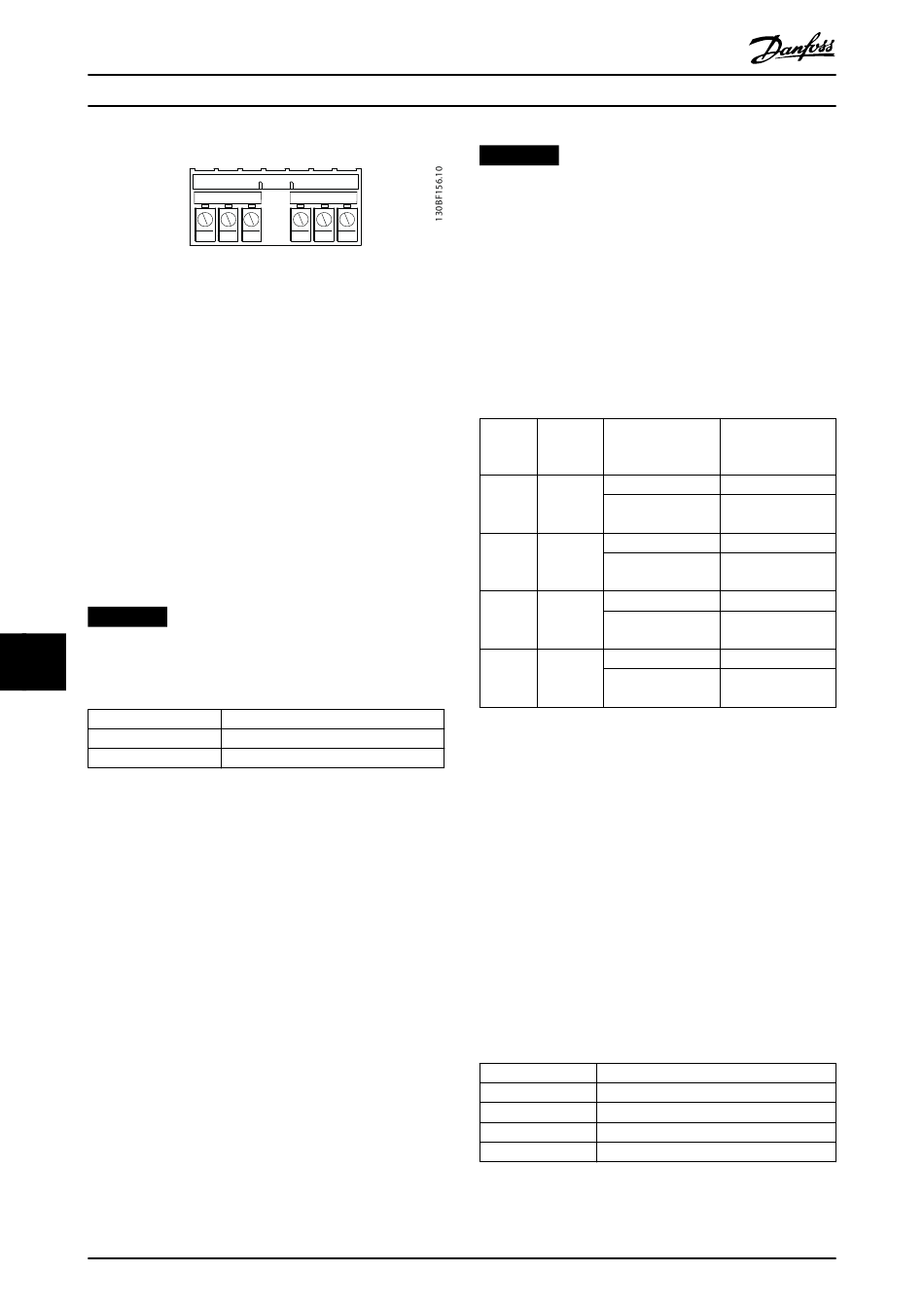

Überlegungen zur elektrisch...
Relaisklemmen:
Abbildung 10.7 Klemmen Relais 1 und Relais 2
•
Relais 1 und Relais 2. Die Position der Ausgänge
hängt von der Frequenzumrichterkonfiguration
ab. Siehe Bedienungsanleitung.
•
Weitere Klemmen befinden sich an eingebauten
optionalen Erweiterungsmodulen. Näheres finden
Sie in der Anleitung der Geräteoptionen.

10.5 Sicherungen und Trennschalter

Durch die Verwendung von Sicherungen stellen Sie sicher,
dass mögliche Schäden am Frequenzumrichter auf
Schäden innerhalb des Geräts beschränkt werden.
Verwenden Sie identische Bussmann-Sicherungen als
Ersatz, um die Konformität mit EN 50178 sicherzustellen.
Siehe Tabelle 10.8.
HINWEIS
Die versorgungsseitige Verwendung von Sicherungen ist
10 10
in Übereinstimmung mit IEC 60364 für CE oder NEC 2009
für UL zwingend erforderlich.
Eingangsspannung (V) Bussmann-Bestellnummer
380–480
525–690
Tabelle 10.8 Sicherungsoptionen
Die in Tabelle 10.8 aufgeführten Sicherungen sind für einen
Kurzschlussstrom von max. 100.000 A
geeignet, abhängig von der Nennspannung des Frequen-
zumrichters. Mit der korrekten Sicherung liegt der
Nennkurzschlussstrom (SCCR) des Frequenzumrichters bei
100.000 A . Die Frequenzumrichter E1h und E2h werden
eff
mit internen Sicherungen geliefert, die die 100 kA SCCR
und die UL 61800-5-1-Anforderungen für geschlossene
Frequenzumrichter erfüllen. Die Frequenzumrichter E3h
und E4h müssen mit Sicherungen vom Typ aR ausgestattet
sein, um die 100 kA SCCR zu erfüllen.
90
®
VLT
RELAY 1 RELAY 2
01 02 03 04 05 06
170M7309
170M7342
(symmetrisch)
eff
Danfoss A/S © 05/2017 Alle Rechte vorbehalten.
HVAC Drive FC 102
HINWEIS
TRENNSCHALTER
Alle mit werkseitig installiertem Trennschalter bestellten
und ausgelieferten Geräte benötigen Abzweigkreissiche-
rungen der Klasse L, um die 100 kA SCCR für den
Frequenzumrichter zu erfüllen. Wenn ein Trennschalter
verwendet wird, ist der Kurzschluss-Nennstrom 42 kA.
Die Eingangsspannung und die Nennleistung des
Frequenzumrichters bestimmen die spezifische Klasse-L-
Sicherung. Die Eingangsspannung und die Nennleistung
des Frequenzumrichters sind auf dem Typenschild des
Geräts angegeben. Weitere Informationen in Bezug auf
das Typenschild finden Sie in der Bedienungsanleitung.
Eingangs Nennleistu
spannun ng (kW)
g (V)
380–480 315–400
380–480 450–500
525–690 355–560
525–690 630–710

10.6 Motor

10.6.1 Motorkabel

Sie können alle Arten dreiphasiger Standard-Asynchron-
motoren mit einem Frequenzumrichtersystem verwenden.
Der Motor muss an die folgenden Klemmen angeschlossen
werden:
•
U/T1/96
•
V/T2/97
•
W/T3/98
•
PE = Klemme 99
Werkseinstellung ist Rechtslauf, wobei der Frequenzumrich-
terausgang wie folgt angeschlossen ist:
Anschluss
96
97
98
99
Tabelle 10.9 Motorkabelklemmen
Kurzschluss- Erforderlicher
Nennstrom (A) Schutz
42000 Trennschalter
100000 Klasse-L-Sicherung,
800 A
42000 Trennschalter
100000 Klasse-L-Sicherung,
1200 A
40000 Trennschalter
100000 Klasse-L-Sicherung,
800 A
42000 Trennschalter
100000 Klasse-L-Sicherung,
1200 A
Funktion
Netz U/T1
V/T2
W/T3
Masse
MG16Z103
