FC 300 Projektierungshandbuch
8.7 IP21/NEMA 1-Gehäuseabdeckung
Die IP21/IP 4X/NEMA 1 Option ist eine Gehäuseabdeckung, die für IP20-Kompaktgeräte lieferbar ist.
Durch Einsatz dieser Option wird ein IP20-Gerät so aufgerüstet, dass es der Schutzart IP21/NEMA 1 entspricht.
Die IP 4X-Abdeckung kann für alle IP 20 FC 30X-Standardvarianten eingesetzt werden.

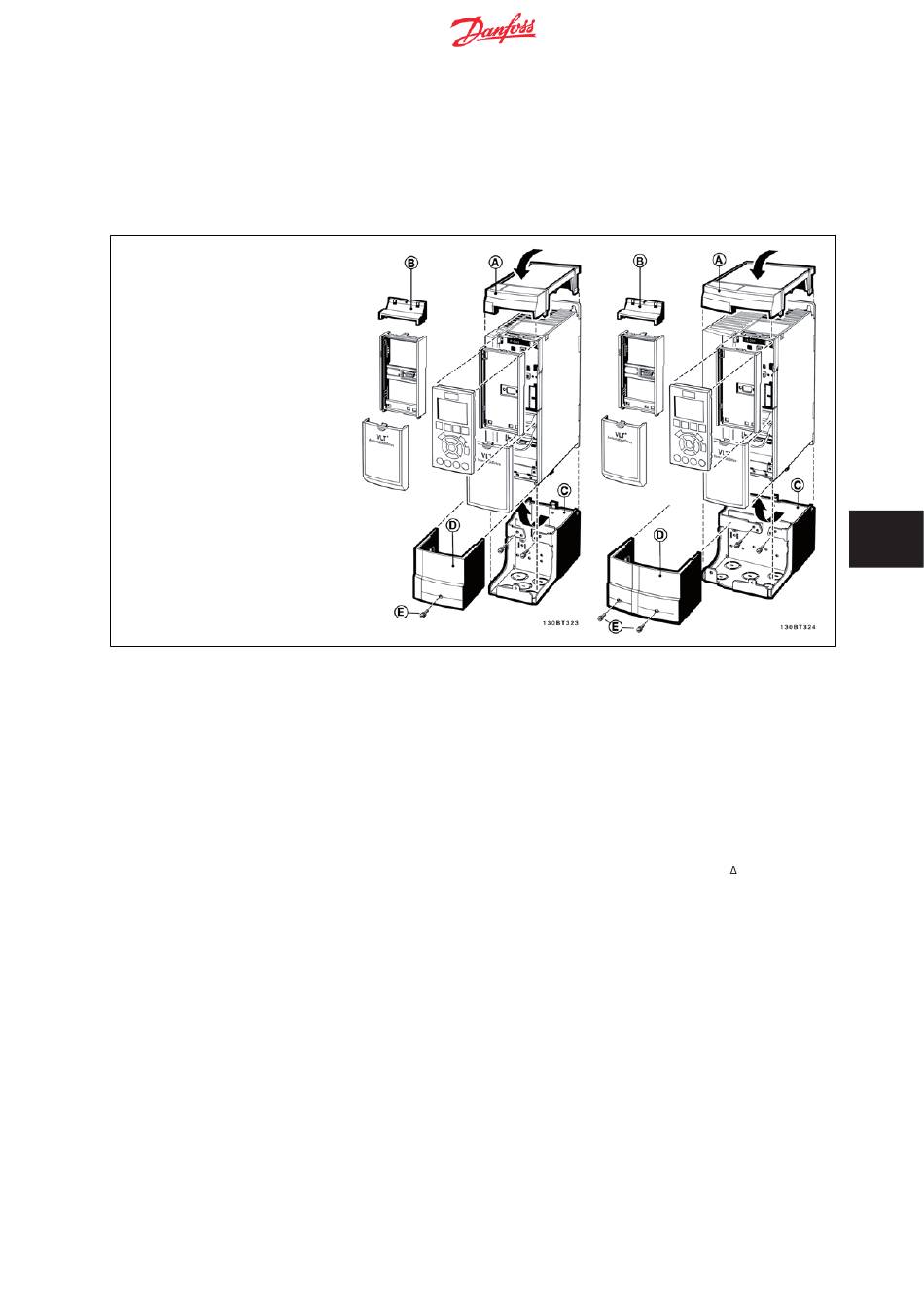

A - Abdeckung oben
B - Zusatzteil für A/B-Option
C - Montageblech unten
D - Abdeckung für Montageblech unten
E - Schraube(n)
Bringen Sie Abdeckung A wie gezeigt an. Bei
Verwendung von Option A oder B muss das Zu-
satzteil B aufgesteckt werden. Bringen Sie das
Montageblech unten an, und befestigen Sie die
Kabel mithilfe der Bügel aus dem Montagezube-
hör. Bohrungen für Kabelverschraubungen:
Größe A2: 2 x M25 und 3 x M32
Größe A3: 3 x M25 und 3 x M32

8.8 Sinusfilter

Wenn ein Motor durch einen Frequenzumrichter gesteuert wird, treten hörbare Resonanzgeräusche im Motor auf, die durch die Motorkonstruktion bedingt
sind. Sie entstehen immer dann, wenn einer der Wechselrichtertransistoren im Frequenzumrichter geschaltet wird. Die Frequenz der Resonanzgeräusche
entspricht daher der Taktfrequenz des Frequenzumrichters.
Für die Baureihe FC 300 kann Danfoss ein Sinusfilter liefern, das die Motorstörgeräusche dämpft.
Das Filter reduziert die Anstiegszeit der Spannung, die Spitzenspannung U
Spannung nahezu sinusförmig werden. Das Motorstörgeräusch wird so auf ein Minimum gesenkt
Aufgrund des Rippel-Stroms in den Sinusfilterspulen erzeugen auch diese Geräusche. Dieses Problem lässt sich lösen, indem das Filter in einen Schalt-
schrank o. Ä. installiert wird.
und den auf den Motor geleiteten Rippel-Strom I, sodass Strom und
PEAK
