Projektierungshandbuch für VLT
3.6.12. IP21/NEMA 1-Gehäuseabdeckung
Die IP21/NEMA 1 Option ist eine Gehäuseabdeckung, die für IP20-Kompaktgeräte lieferbar ist,
Gehäusegröße A2-A3.
Durch Einsatz dieser Option wird ein IP20-Gerät so aufgerüstet, dass es der Schutzart IP21/NEMA
1 entspricht.
Die IP 21/NEMA 1-Abdeckung kann für alle IP20 VLT HVAC-Varianten eingesetzt werden.

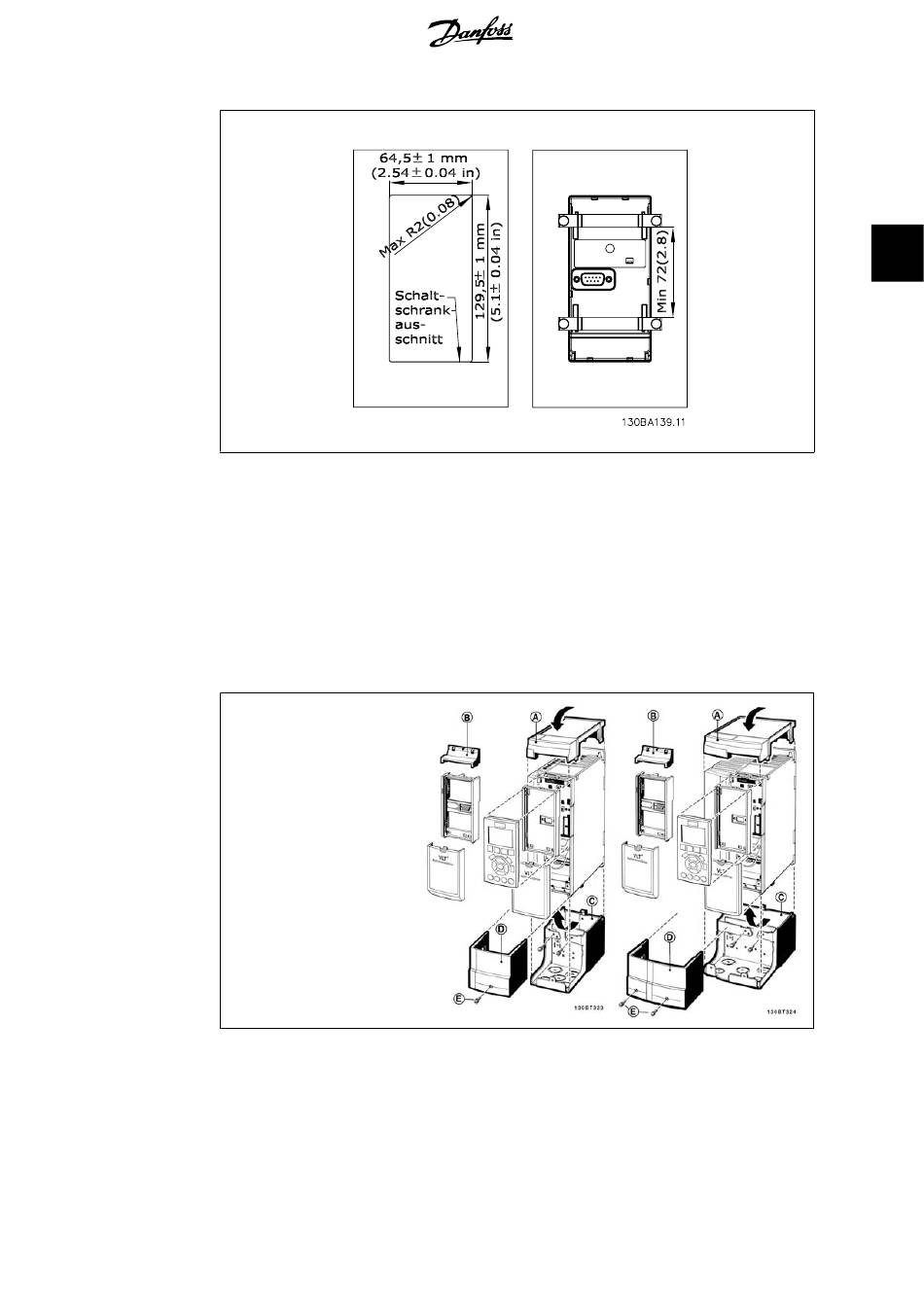

3.6.13. IP21/NEMA 1-Gehäuseabdeckung
A - Abdeckung oben
B - Zusatzteil für A/B-Option
C - Montageblech unten
D - Abdeckung für Montageblech un-
ten
E - Schraube(n)
Bringen Sie Abdeckung A wie gezeigt
an. Bei Verwendung von Option A oder
B muss das Zusatzteil B aufgesteckt
werden. Bringen Sie das Montageblech
unten an, und befestigen Sie die Kabel
mithilfe der Bügel aus dem Montage-
zubehör. Bohrungen für Kabelver-
schraubungen:
Größe A2: 2 x M25 und 3 x M32
Größe A3: 3 x M25 und 3 x M32
®
