8.1.16. IP21/NEMA 1-Gehäuseabdeckung
Die IP21/IP 4X/NEMA 1 Option ist eine Gehäuseabdeckung, die für IP20-Kompaktgeräte lieferbar
ist.
Durch Einsatz dieser Option wird ein IP20-Gerät so aufgerüstet, dass es der Schutzart IP21/NEMA
1 entspricht.
Die IP 4X-Abdeckung kann für alle IP 20 FC 30X-Standardvarianten eingesetzt werden.
8.1.17. IP21/NEMA 1-Gehäuseabdeckung

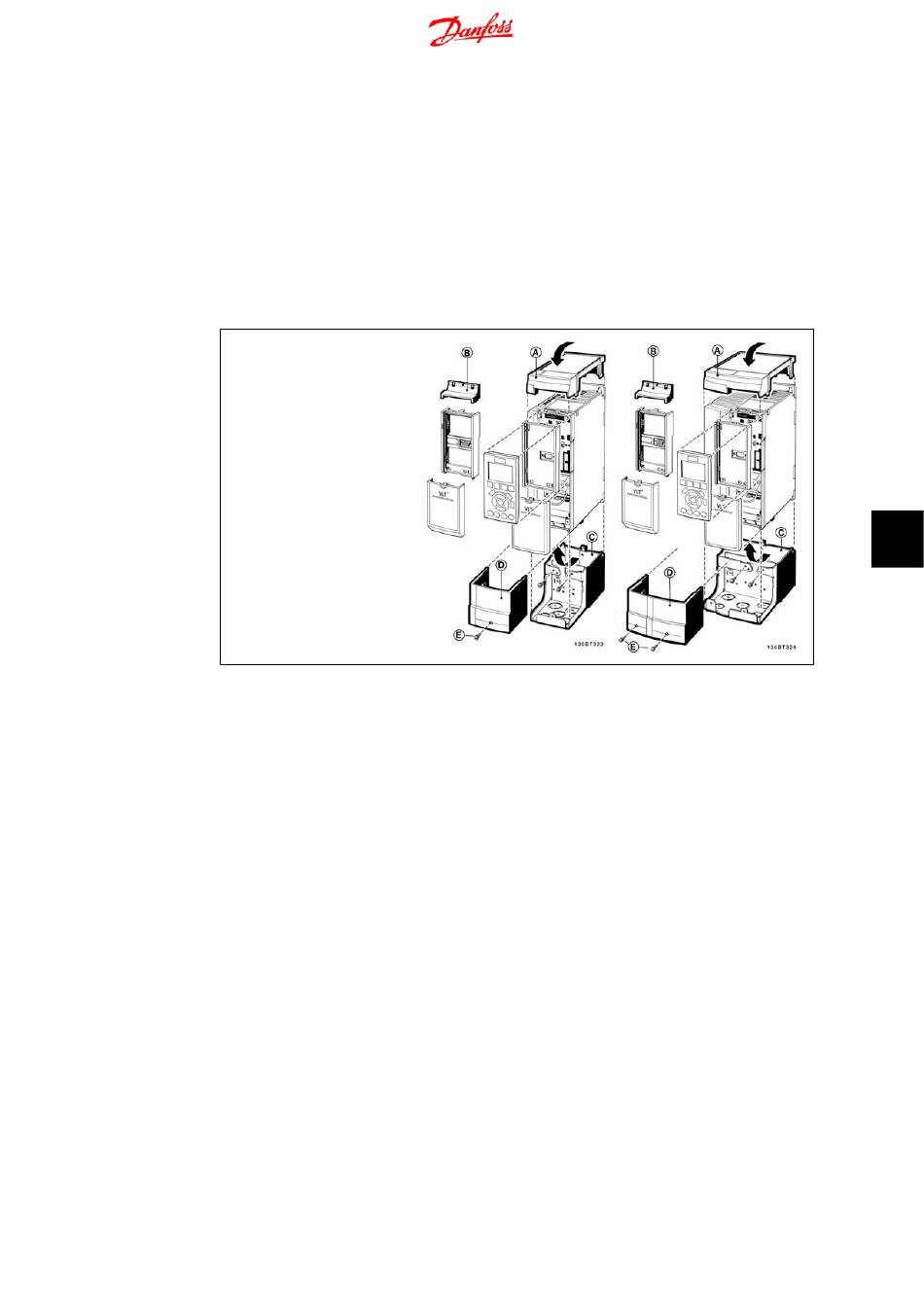

A - Abdeckung oben
B - Zusatzteil für A/B-Option
C - Montageblech unten
D - Abdeckung für Montageblech un-
ten
E - Schraube(n)
Bringen Sie Abdeckung A wie gezeigt
an. Bei Verwendung von Option A oder
B muss das Zusatzteil B aufgesteckt
werden. Bringen Sie das Montageblech
unten an, und befestigen Sie die Kabel
mithilfe der Bügel aus dem Montage-
zubehör. Bohrungen für Kabelver-
schraubungen:
Größe A2: 2 x M25 und 3 x M32
Größe A3: 3 x M25 und 3 x M32

8.1.18. Sinusfilter

Wenn ein Motor durch einen Frequenzumrichter gesteuert wird, treten hörbare Resonanzgeräu-
sche im Motor auf, die durch die Motorkonstruktion bedingt sind. Sie entstehen immer dann, wenn
einer der Wechselrichtertransistoren im Frequenzumrichter geschaltet wird. Die Frequenz der Re-
sonanzgeräusche entspricht daher der Taktfrequenz des Frequenzumrichters.
Für die Baureihe FC 300 kann Danfoss ein Sinusfilter liefern, das die Motorstörgeräusche dämpft.
Das Filter reduziert die Anstiegzeit der Spannung, die Spitzenspannung U
Motor geleiteten Rippel-Strom Δ |, sodass Strom und Spannung nahezu sinusförmig werden. Das
Motorstörgeräusch wird so auf ein Minimum gesenkt
Aufgrund des Rippel-Stroms in den Sinusfilterspulen erzeugen auch diese Geräusche. Dieses
Problem lässt sich lösen, indem das Filter in einen Schaltschrank o. Ä. installiert wird.
