FC 300 Projektierungshandbuch
Bremswiderstände
Bremswiderstände werden in Anwendungen benutzt, wo hohe Dynamik gefordert ist oder
eine hohe Trägheitsmasse gestoppt werden muss. Der Bremswiderstand dient zur Ableitung
der Energie des DC-Zwischenkreises im Frequenzumrichter.
Artikelnummern für Bremswiderstände: Siehe Abschnitt Bestellen.

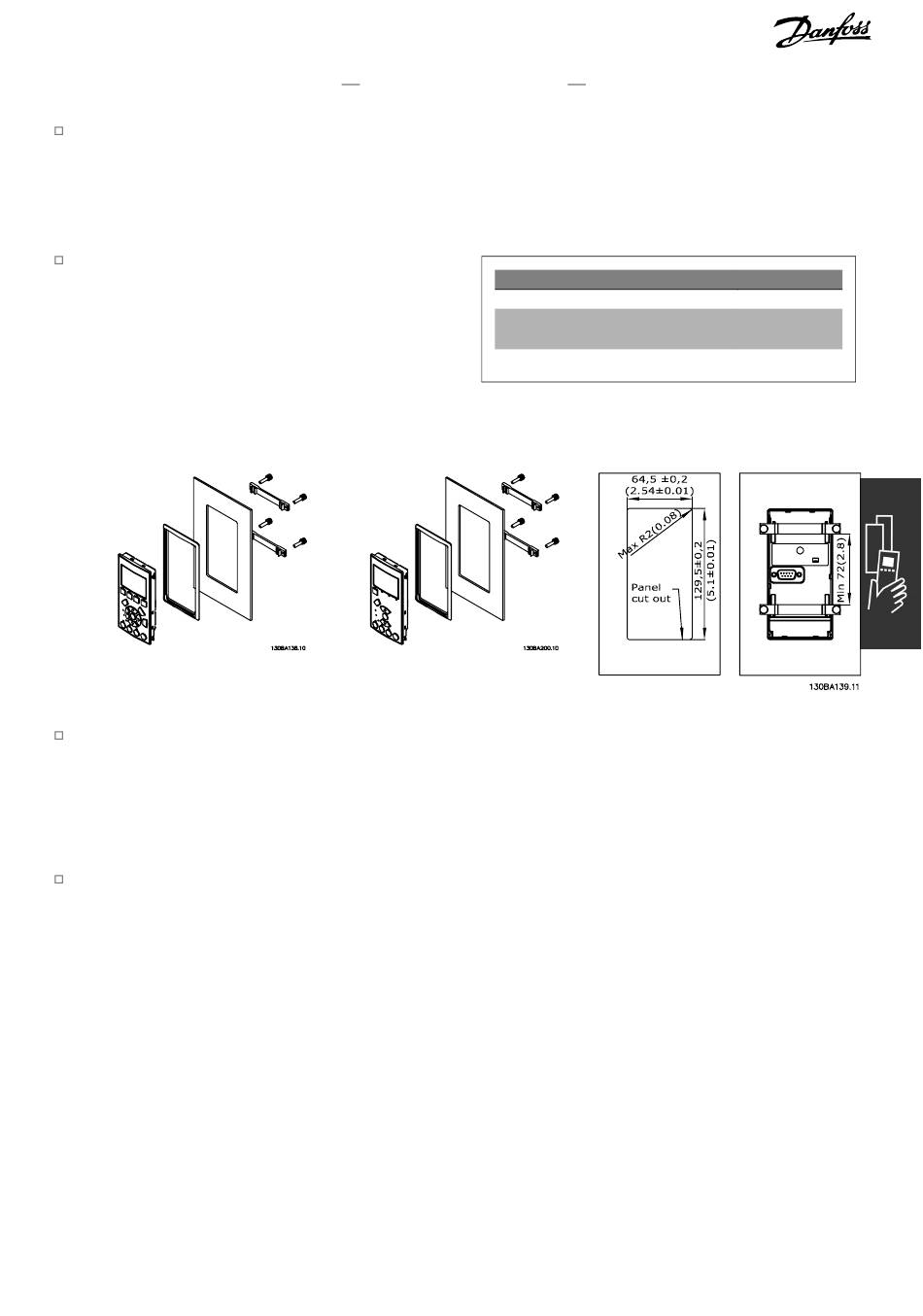

LCP-Einbausatz

Die LCP Bedieneinheit kann durch Verwendung
eines Fern-Einbausatzes in die Vorderseite
einer Schaltschranktür o. ä. integriert werden.
Die Vorderseite hat Schutzart IP 65. Die
Befestigungsschrauben dürfen mit max. 1
Nm festgezogen werden.
IP 21/NEMA1 Gehäuseabdeckung
Die IP 21/NEMA1 Option ist eine Gehäuseabdeckung, die für IP 20-Kompaktgeräte lieferbar ist. Durch Einsatz
dieser Option wird ein IP 20-Gerät so aufgerüstet, dass es der Schutzart IP 21/IP 4X/NEMA1 entspricht.
Die IP 21/NEMA1-Abdeckung kann für alle IP 20 Varianten eingesetzt werden.
Weitere Informationen siehe Kapitel Installieren.

LC-Filter

Wenn ein Motor durch einen Frequenzumrichter gesteuert wird, treten hörbare Resonanzgeräusche
im Motor auf, die durch die Motorkonstruktion bedingt sind. Sie entstehen immer dann, wenn
einer der Wechselrichtertransistoren im Frequenzumrichter geschaltet wird. Die Frequenz der
Resonanzgeräusche entspricht daher der Taktfrequenz des Frequenzumrichters.
Für die Baureihe FC 300 kann Danfoss ein LC-Filter liefern, das die Motorstörgeräusche dämpft.
Das Filter reduziert die Anstiegszeit der Spannung, die Spitzenspannung U
den Motor geleiteten Rippel-Strom ∆I, sodass Strom und Spannung nahezu sinusförmig werden.
Das Motorstörgeräusch wird so auf ein Minimum gesenkt
Aufgrund des Rippel-Stroms in den LC-Filterspulen erzeugen auch diese Geräusche. Dieses Problem
lässt sich lösen, indem das Filter in einen Schaltschrank o. Ä. installiert wird.
FC 300 auswählen
MG.33.B4.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Technische Daten
Schutzart:
Max. Kabellänge zwischen FC 300
und LCP:
LCP-Schnittstelle:
und den auf
SPITZE
IP 65 Front
3 m
RS 485
