Systemintegration
3.8.6 Gehäuseabdeckung IP21/NEMA Typ 1
IP20/IP4X (obere Abdeckung)/NEMA TYP 1 ist ein
optionales, für IP20-Geräte verfügbares Gehäuseelement.
Wenn die Gehäuseabdeckung verwendet wird, wird die
3 3
IP20-Einheit aufgerüstet, auf die Schutzart IP21/4X (obere
Abdeckung)/TYP 1 entsprechend.
Die obere IP4X-Gehäuseabdeckung kann bei allen IP20 FC
103-Standardvarianten verwendet werden.
B
E

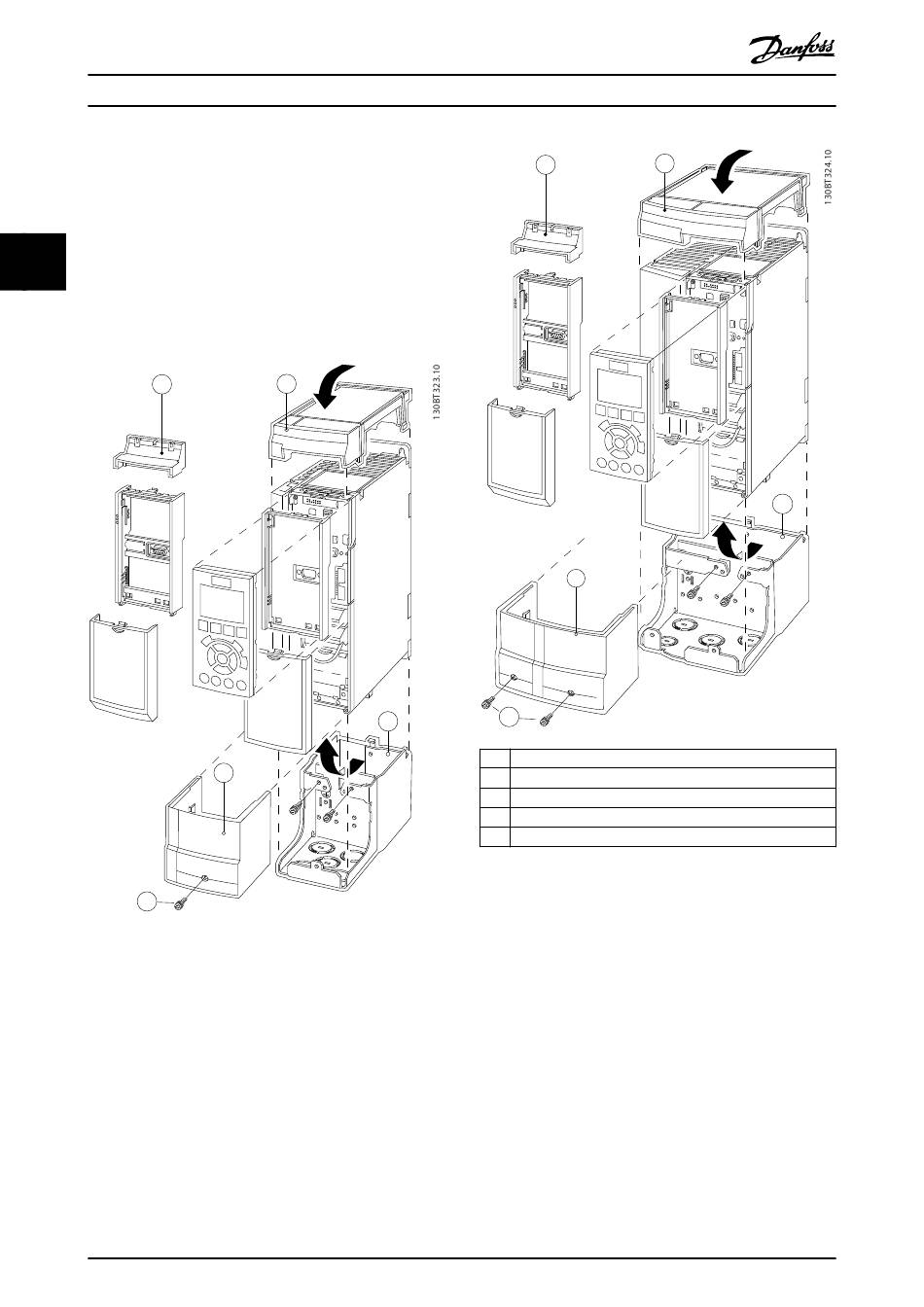

Abbildung 3.31 Baugröße A2
70
®
VLT Refrigeration Drive FC 103
A
C
D
Danfoss A/S © 08/2015 Alle Rechte vorbehalten.
B
D
E
A Abdeckplatte
B Obere Blende
C Sockelteil
D Untere Abdeckung
E Schraube(n)
Abbildung 3.32 Baugröße A3
1. Positionieren Sie die obere Abdeckung wie
abgebildet. Bei Verwendung einer A- oder B-
Option muss die obere Blende zum Verdecken
des oberen Einlasses angebracht werden.
2. Platzieren Sie den Sockelteil C an der Unterseite
des Frequenzumrichters.
3. Verwenden Sie die Schellen aus dem Beutel mit
Zubehör zum ordnungsgemäßen Befestigen der
Kabel.
Öffnungen für Kabelverschraubungen:
•
Größe A2: 2 x M25 und 3 x M32
•
Größe A3: 3 x M25 und 3 x M32
A
C
MG16G203
