Einführung zum FC 300
Die Endpunkte P1 und P2 werden durch die folgenden Parameter definiert. Die Definition hängt davon ab, ob ein Analog-
oder Pulseingang verwendet wird.
P1 = (minimaler Eingangswert, minimaler Sollwert)
3 3
Minimaler Sollwert
Minimaler Eingangswert
P2 = (maximaler Eingangswert, maximaler Sollwert)
Maximaler Sollwert
Maximaler Eingangswert
Tabelle 3.5

3.3.4 Totzone um Null

In einigen Fällen sollte der Sollwert (gelegentlich auch der
Istwert) eine Totzone um Null haben. Dies stellt sicher,
dass die Maschine gestoppt wird, wenn der Sollwert "nahe
Null" liegt.
Gehen Sie wie folgt vor, um die Totzone zu aktivieren und
deren Umfang zu definieren:
•
Der minimale Sollwert (siehe vorangegangene
Tabelle für relevanten Parameter) oder der
maximale Sollwert muss Null sein. Es muss sich
somit in der nachfolgenden Darstellung entweder
P1 oder P2 auf der X-Achse befinden.
•
Außerdem müssen sich beide Punkte im selben
Quadranten befinden.

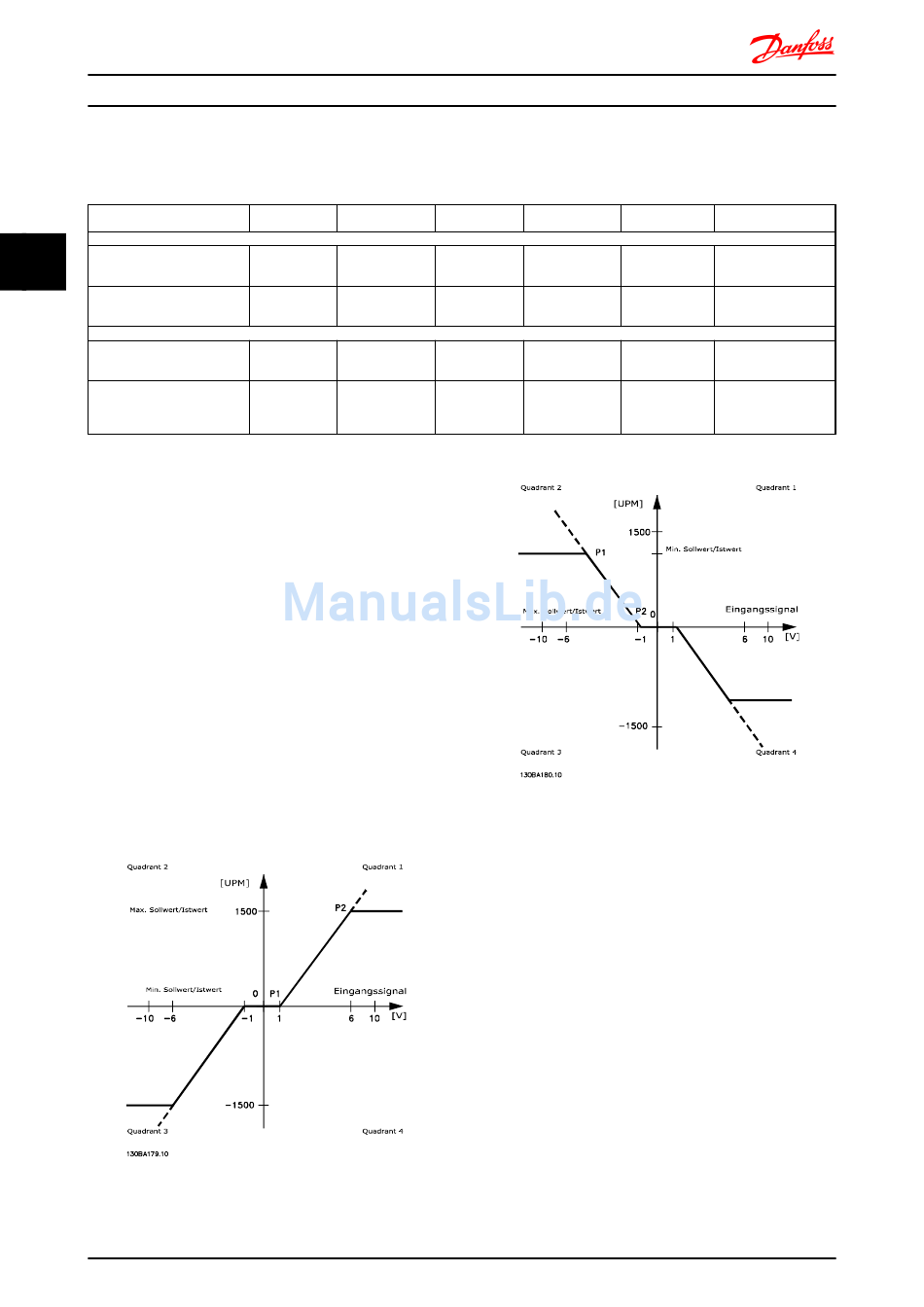

Die Größe der Totzone wird von P1 oder P2 wie in
Abbildung 3.15 definiert.
Abbildung 3.15
28
FC 300 Projektierungshandbuch
Analog 53 Analog 53
S201=AUS S201=EIN
6-14 Klemme 53 6-14 Klemme 53
Skal. Min.-Soll/ Skal. Min.-Soll/
Istwert Istwert
6-10 Klemme 53 6-12 Klemme 53
Skal. Skal. Min.Strom
Min.Spannung [V] [mA]
6-15 Klemme 53 6-15 Klemme 53
Skal. Max.-Soll/ Skal. Max.-Soll/
Istwert Istwert
6-11 Klemme 53 6-13 Klemme 53
Skal. Skal. Max.Strom
Max.Spannung [mA]
[V]
®
MG.33.BD.03 - VLT ist eine eingetragene Marke von Danfoss
Analog 54 Analog 54
S202=AUS S202=EIN
6-24 Klemme 54 6-24 Klemme 54
Skal. Min.-Soll/ Skal. Min.-Soll/
Istwert Istwert
6-20 Klemme 54 6-22 Klemme 54
Skal. Skal. Min.Strom
Min.Spannung [V] [mA]
6-25 Klemme 54 6-25 Klemme 54
Skal. Max.-Soll/ Skal. Max.-Soll/
Istwert Istwert
6-21 Klemme 54 6-23 Klemme 54
Skal. Skal.
Max.Spannung[V] Max.Strom[mA]
Abbildung 3.16
Somit ergibt sich bei einem Sollwertendpunkt von P1 =
(0 V, 0 UPM) keine Totzone. Ein Sollwertendpunkt von
beispielsweise P1 = (1 V, 0 UPM) führt in diesem Fall zu
einer Totzone von -1 V bis +1 V, sofern Endpunkt P2 in
Quadrant 1 oder Quadrant 4 gelegt wird.
Pulseingang Pulseingang 33
29
5-52 Klemme 29 5-57 Klemme 33 Min.
Min. Soll-/Istwert Soll-/Istwert
5-50 Klemme 29 5-55 Klemme 33 Min.
Min. Frequenz [Hz] Frequenz [Hz]
5-53 Klemme 29 5-58 Klemme 33 Max.
Max. Soll-/Istwert Soll-/Istwert
5-51 Klemme 29 5-56 Klemme 33 Max.
Max. Frequenz Frequenz [Hz]
[Hz]
