FC 300 Projektierungshandbuch
P1 = (minimaler Eingangswert, minimaler Sollwert)
Minimaler Sollwert
Minimaler Eingangswert
P2 = (maximaler Eingangswert, maximaler Sollwert)
Maximaler Sollwert
Maximaler Eingangswert

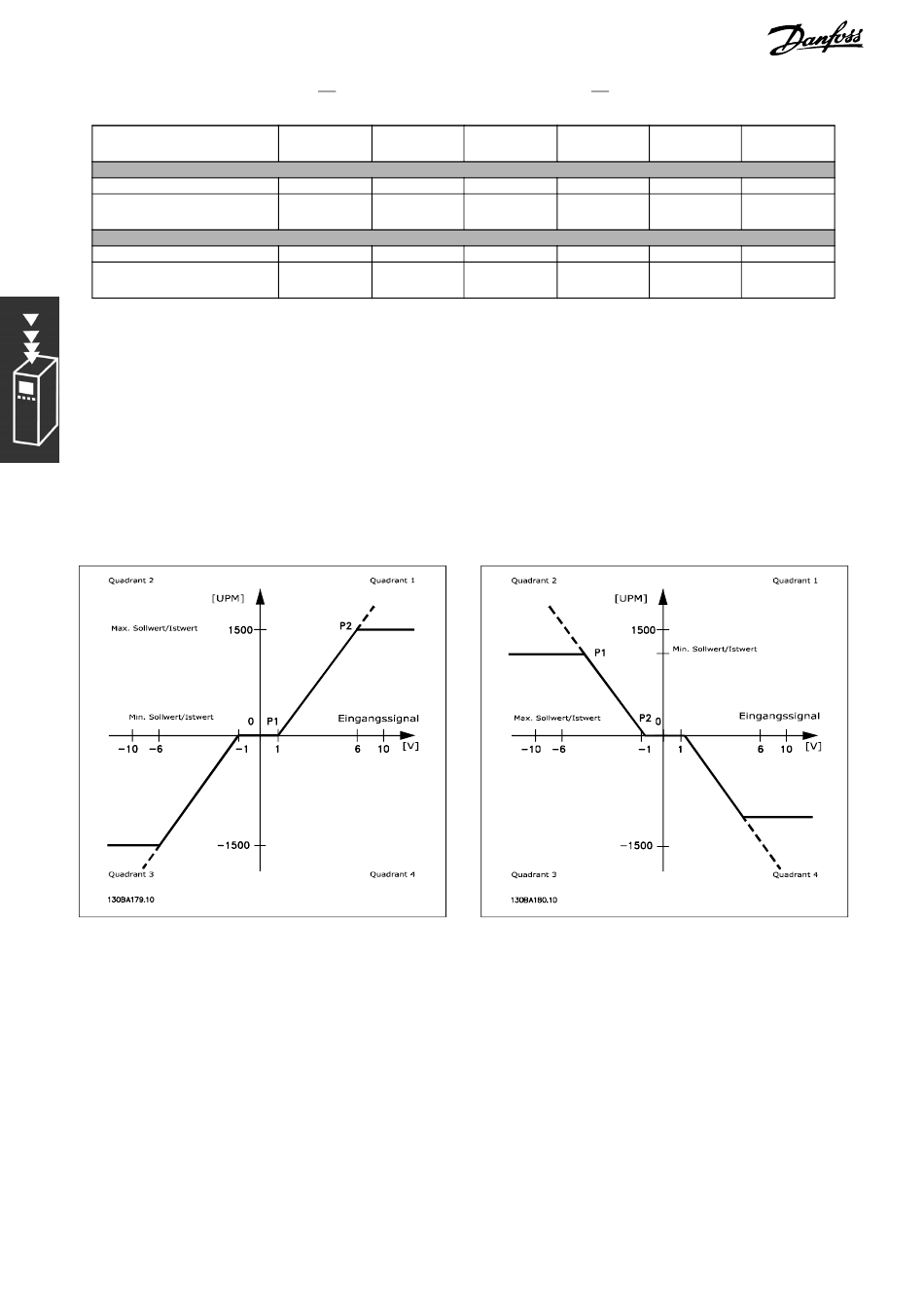

In einigen Fällen sollte der Sollwert (gelegentlich auch der Istwert) einen neutralen Bereich um Null haben.
Dies stellt sicher, dass die Maschine gestoppt wird, wenn der Sollwert "nahe Null" liegt. Gehen Sie wie
folgt vor, um den neutralen Bereich zu aktivieren und die Grösse des Bereichs zu definieren:
• Der minimale Sollwert (siehe vorangegangene Tabelle für relevanten Parameter) oder der
maximale Sollwert muss Null sein. Es muss sich somit in der nachfolgenden Darstellung
entweder P1 oder P2 auf der X-Achse befinden.
Außerdem müssen sich beide Punkte im selben Quadranten befinden.
•
Die Größe des neutralen Bereichs wird von P1 oder P2 wie in der nachfolgenden Darstellung definiert.
Somit ergibt sich bei einem Sollwertendpunkt von P1 = (0 V, 0 UPM) kein neutraler Bereich.
30
Einführung zum FC 300
Analog 53 Analog 53
S201=AUS S201=EIN
Par. 6-14 Par. 6-14
Par. 6-10 Par. 6-12
[V] [mA]
Par. 6-15 Par. 6-15
Par. 6-11 Par. 6-13
[V] [mA]
MG.33.B4.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Analog 54 Analog 54
S202=AUS S202=EIN
Par. 6-24 Par. 6-24
Par. 6-20 Par. 6-22
[V] [mA]
Par. 6-25 Par. 6-25
Par. 6-21 Par. 6-23
[V] [mA]
Pulseingang Pulseingang
29 33
Par. 5-52 Par. 5-57
Par. 5-50 Par. 5-55
[Hz] [Hz]
Par. 5-53 Par. 5-58
Par. 5-51 Par. 5-56
[Hz] [Hz]
