Grundlegende Betriebsprinzi...
Max. und der Sollwert 100 % entspricht dem
Sollwert Max.
Bussollwerte werden gemäß den folgenden Regeln
skaliert:
•
Wenn 3-00 Sollwertbereich: [0] Min bis Max.
eingestellt ist, gilt für eine maximale Auflösung
des Bussollwerts folgende Busskalierung: der
Sollwert 0 % entspricht dem min. Sollwert und
der Sollwert 100 % entspricht dem max. Sollwert.
•
Wenn 3-00 Sollwertbereich: [1] -Max. bis +Max.,
entspricht der Sollwert -100 % dem Sollwert -
Max. und der Sollwert 100 % entspricht dem
Sollwert Max.
3.7.4 Skalierung von Analog- und
Pulssollwerten und Istwert
Soll- und Istwerte werden auf gleiche Weise von Analog-
und Pulseingängen skaliert. Einziger Unterschied ist, dass
Sollwerte, die über oder unter den angegebenen
„Endpunkten" liegen (P1 und P2 in Abbildung 3.17),
eingegrenzt werden, während dies bei Istwerten nicht der
Fall ist.

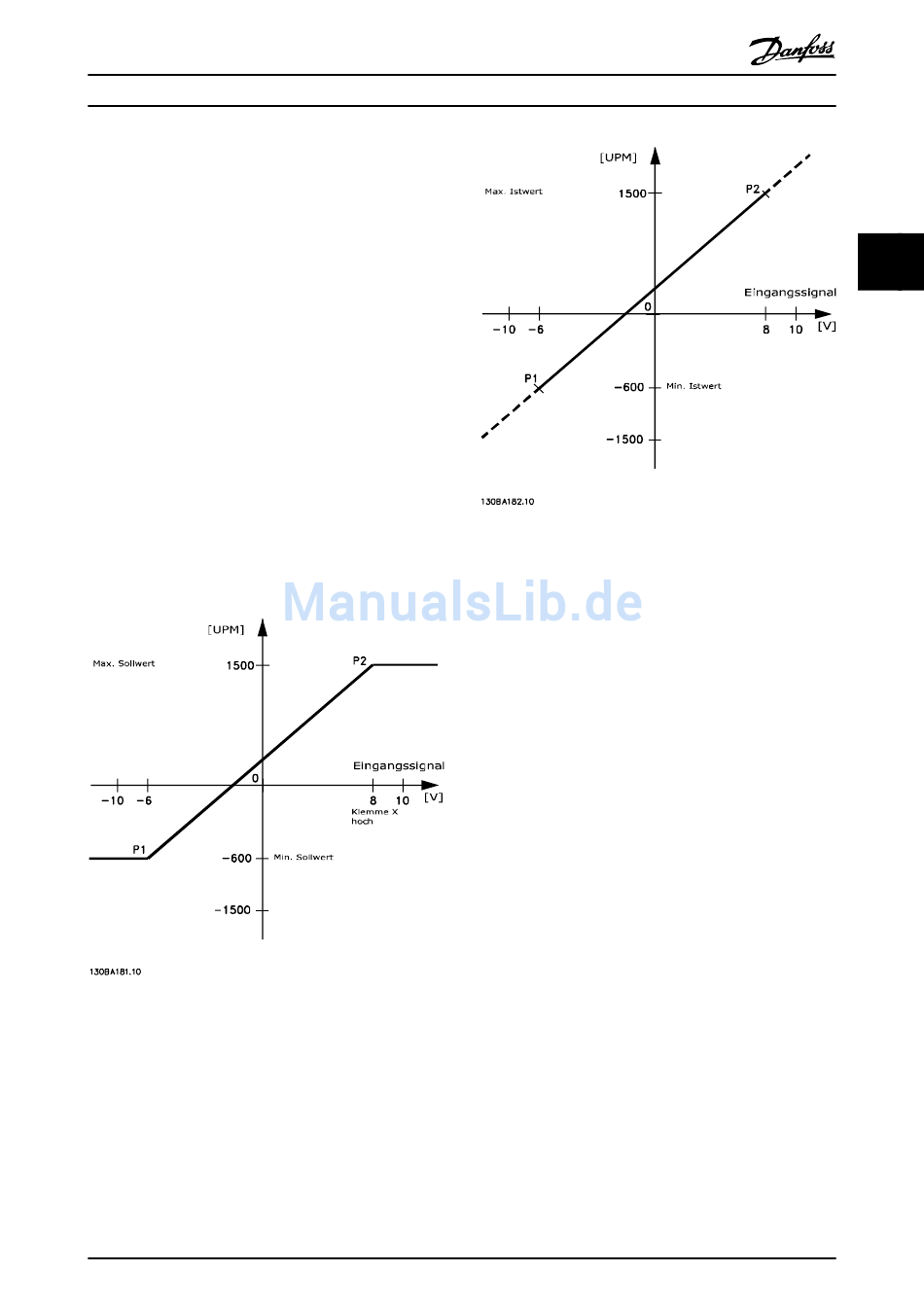

Abbildung 3.17 Skalierung von Analog- und Pulssollwerten
und Istwert
MG33BF03
Projektierungshandbuch
Abbildung 3.18 Skalierung des Sollwertausgangs

3.7.5 Totzone um Null

In einigen Fällen sollte der Sollwert (gelegentlich auch der
Istwert) eine Totzone um Null haben. (Dies stellt sicher,
dass die Maschine gestoppt wird, wenn der Sollwert „nahe
Null" liegt.)
Nehmen Sie die folgenden Einstellungen vor, um die
Totzone zu aktivieren und ihren Umfang zu definieren:
•
•
Die Größe der Totzone wird von P1 oder P2 definiert, wie
dies in Abbildung 3.19 gezeigt wird.
Danfoss A/S © 09/2014 Alle Rechte vorbehalten.
Der minimale oder maximale Sollwert muss Null
sein. Anders ausgedrückt: Entweder P1 oder P2
müssen an der X-Achse in Abbildung 3.19
angetragen sein.
Außerdem müssen sich beide Punkte im selben
Quadranten befinden.
3 3
