INSERIMENTO DEL CUNEO DI SICUREZ-
ZA DEL BRACCIO
Il carrello elevatore è dotato di un cuneo
di sicurezza: STRUMENTI DI CONTROLLO
E DI COMANDO) che deve essere instal-
lato sullo stelo del martinetto di solleva-
mento in caso di interventi sul braccio.
MONTAGGIO DEL CUNEO
- Sollevare il braccio al massimo.

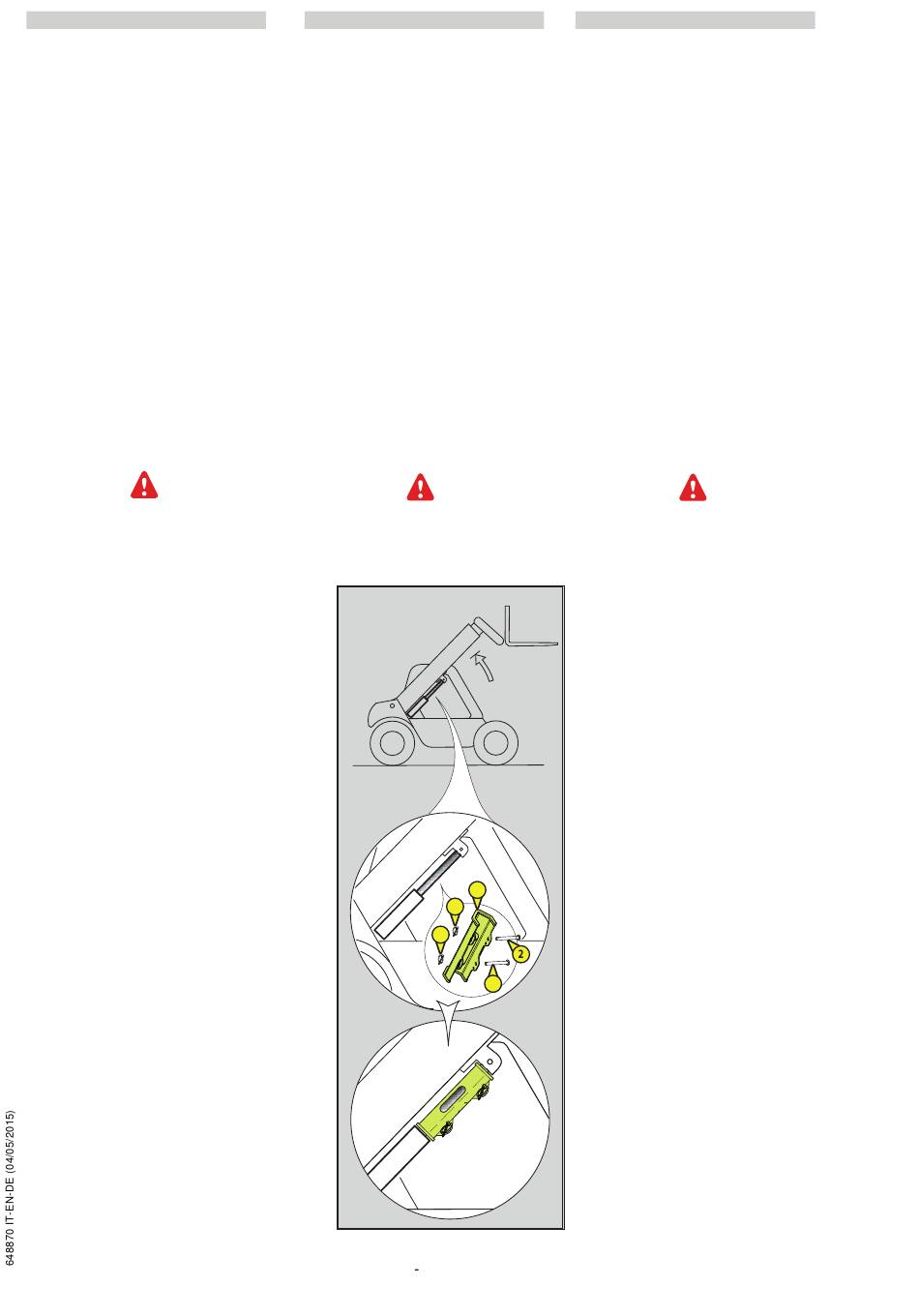

- Collocare il cuneo di sicurezza 1 sullo
stelo del martinetto di sollevamento e
bloccare con l'asse 2 e la copiglia 3.
- Abbassare il braccio lentamente quindi
interrompere i movimenti idraulici prima
di urtare contro il cuneo.
SMONTAGGIO DEL CUNEO
- Sollevare il braccio al massimo.
- Estrarre la copiglia e l'asse.
- Rimettere il cuneo di sicurezza nell'ap-
posito vano sul carrello elevatore.
Utilizzare esclusivamente il cuneo di
sicurezza fornito con il carrello
elevatore.
EN
INSERTING THE BOOM SAFETY BLOCK
The forklift truck is equipped with a
safety wedge: INSTRUMENTS AND CON-
TROLS) which must be installed on the
lift cylinder rod in case of operation on
the boom.
FITTING THE WEDGE
- Raise the boom to the maximum
possible extent.
- Place the safety wedge 1 on the lift
cylinder block and block by means of
shaft 2 and split pin 3.
- Lower the boom gently then suspend
the hydraulic movements before it
knocks against the wedge.
REMOVING THE WEDGE
- Raise the boom to the maximum
possible extent.
- Remove the split pin and shaft.
- Refit the safety wedge in its compartment
provided on the forklift truck.
Use only the safety wedge supplied with
the forklift truck.
1
3
3
1 36
DEN SICHERHEITSKEIL AM AUSLEGER
ANBRINGEN
Der Teleskoplader
Sicherheitskeil
ausgerüstet (siehe: 2 -BESCHREI-

BUNG: KONTROLL- UND BEDIENIN-

STRUMENTE), der bei Arbeiten unter
dem Ausleger
an der Stange des Hubzylinders ange-
bracht werden muss.
MONTAGE DES KEILS
- Ausleger maximal anheben.
- Den Sicherheitskeil 1 an der Stange
des Hubzylinders anbringen und mit
dem Bolzen 2 samt Splint 3 sichern.
- Ausleger langsam absenken, dann die
Hydraulikbewegungen stoppen, bevor
der Ausleger gegen den Keil stößt.
ABBAU DES KEILS
- Den Keil maximal anheben.
- Splint und Bolzen abziehen.
- Den Sicherheitskeil an dem dafür vor-
gesehenen Platz am Teleskoplader ver-
stauen.
Verwenden Sie ausschließlich den
Sicherheitskeil, der zum Lieferumfang
des Teleskopladers gehört.
2
DE
ist mit einem
für den Ausleger
