spia gialla accesa, torretta quasi allineata con
il carrello e perno di rotazione della torretta
disattivato
spia verde accesa, torretta allineata con il
carrello e perno di rotazione della torretta
attivato. Rotazione torretta bloccata.
sospensioni
sospensioni completamente abbassate
sospensioni completamente alzate
sospensioni a metà
pulsante rosso "Arresto di emergenza"
esclusione sistema di sicurezza
avvertenza/allarme

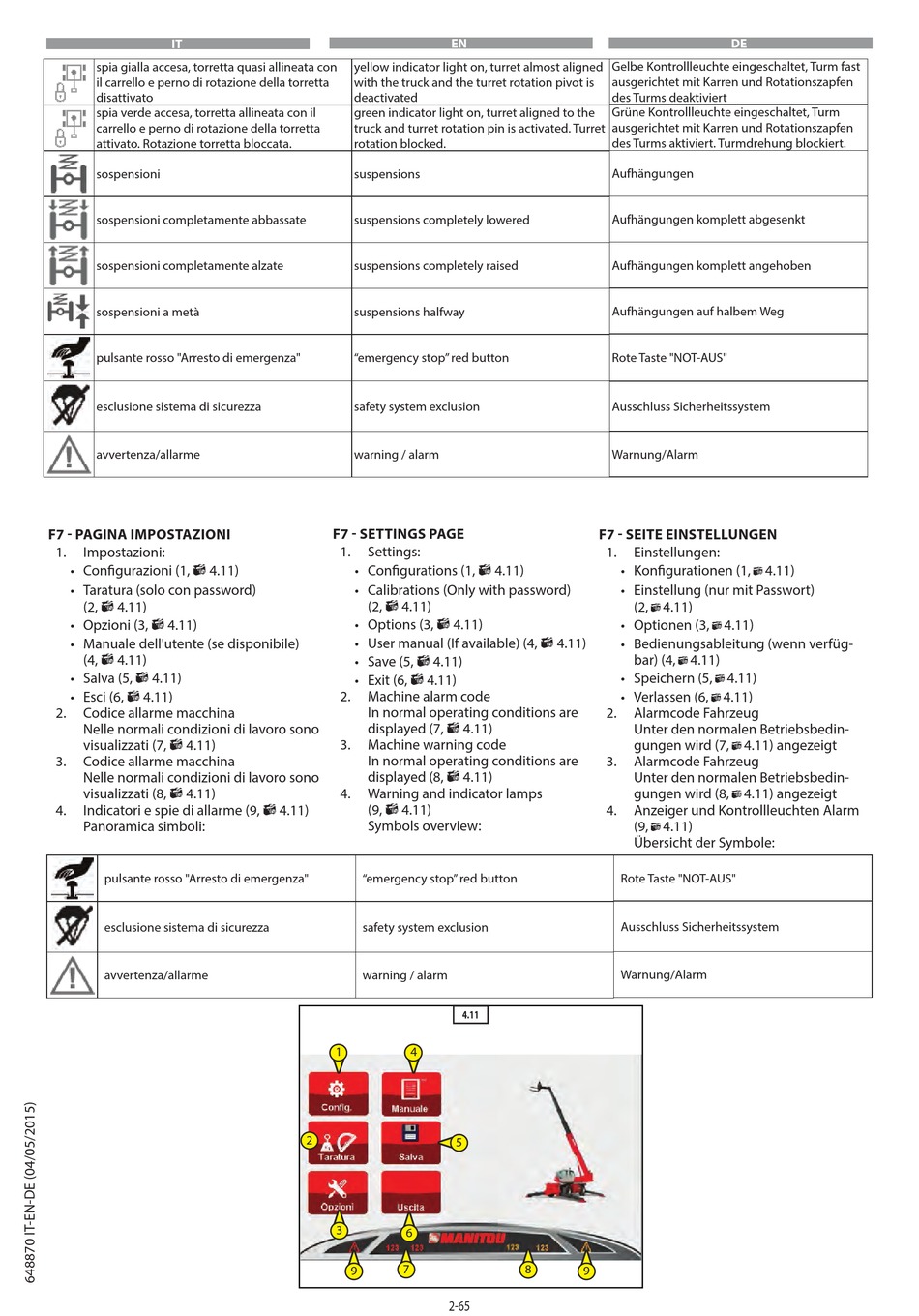

F7 - PAGINA IMPOSTAZIONI
1.
Impostazioni:
• Confi gurazioni (1,
4.11)
• Taratura (solo con password)
(2,
4.11)
• Opzioni (3,
4.11)
• Manuale dell'utente (se disponibile)
(4,
4.11)
• Salva (5,
4.11)
• Esci (6,
4.11)
2.
Codice allarme macchina
Nelle normali condizioni di lavoro sono
visualizzati (7,
4.11)
3.
Codice allarme macchina
Nelle normali condizioni di lavoro sono
visualizzati (8,
4.11)
4.
Indicatori e spie di allarme (9,
Panoramica simboli:
pulsante rosso "Arresto di emergenza"
esclusione sistema di sicurezza
avvertenza/allarme
yellow indicator light on, turret almost aligned
with the truck and the turret rotation pivot is
deactivated
green indicator light on, turret aligned to the
truck and turret rotation pin is activated. Turret
rotation blocked.
suspensions
suspensions completely lowered
suspensions completely raised
suspensions halfway
"emergency stop" red button
safety system exclusion
warning / alarm
F7 - SETTINGS PAGE
1.
Settings:
• Confi gurations (1,
• Calibrations (Only with password)
(2,
4.11)
• Options (3,
• User manual (If available) (4,
• Save (5,
4.11)
• Exit (6,
4.11)
2.
Machine alarm code
In normal operating conditions are
displayed (7,
3.
Machine warning code
In normal operating conditions are
displayed (8,
4.
Warning and indicator lamps
4.11)
(9,
4.11)
Symbols overview:
"emergency stop" red button
safety system exclusion
warning / alarm
1
4
2
3
6
7
9
EN
Gelbe Kontrollleuchte eingeschaltet, Turm fast
ausgerichtet mit Karren und Rotationszapfen
des Turms deaktiviert
Grüne Kontrollleuchte eingeschaltet, Turm
ausgerichtet mit Karren und Rotationszapfen
des Turms aktiviert. Turmdrehung blockiert.
Aufhängungen
Aufhängungen komplett abgesenkt
Aufhängungen komplett angehoben
Aufhängungen auf halbem Weg
Rote Taste "NOT-AUS"
Ausschluss Sicherheitssystem
Warnung/Alarm
F7 - SEITE EINSTELLUNGEN
1.
4.11)
4.11)
4.11)
2.
4.11)
3.
4.11)
4.
4.11
5
8
9
2-65
DE
Einstellungen:
• Konfi gurationen (1,4.11)
• Einstellung (nur mit Passwort)
(2,4.11)
• Optionen (3,4.11)
• Bedienungsableitung (wenn verfüg-
bar) (4,4.11)
• Speichern (5,4.11)
• Verlassen (6,4.11)
Alarmcode Fahrzeug
Unter den normalen Betriebsbedin-
gungen wird (7,4.11) angezeigt
Alarmcode Fahrzeug
Unter den normalen Betriebsbedin-
gungen wird (8,4.11) angezeigt
Anzeiger und Kontrollleuchten Alarm
(9,4.11)
Übersicht der Symbole:
Rote Taste "NOT-AUS"
Ausschluss Sicherheitssystem
Warnung/Alarm
