D4 -
Sostituire cartuccia filtro in
mandata circuito principale
La cartuccia si trova all'interno del filtro
"D6" e per sostituirla occorre:
-Svitare il corpo filtro 2 (fig.D4) con
una chiave e smontarlo 3 (fig.D4)
dalla testata del filtro 4 (fig.D4).
- Estrarre la cartuccia 1 (fig.D4) dalla
testata del filtro e sostituirla con una
nuova 5 (fig.D4) (vedi : "TABELLA
ELEMENTI FILTRANTI E CINGHIE").
- Infine riavvitare bene il corpo filtro 2
(fig.D6) alla testata 4 (fig.D4) e
avviare il carrello e controllare che non
ci siano perdite. (Controllare periodica
mente l'efficacia del filtro mediante
l'indicatore 6 fig.D4).
Il filtro "D4" è munito di un sensore
1 (fig.D4) che rileva l'intasamento della
cartuccia filtro olio. Se il filtro è intasato
si accende una spia rossa su pannello di
controllo in cabina 6 (fig.D4)
(in modalità F1).
D4
D4 -

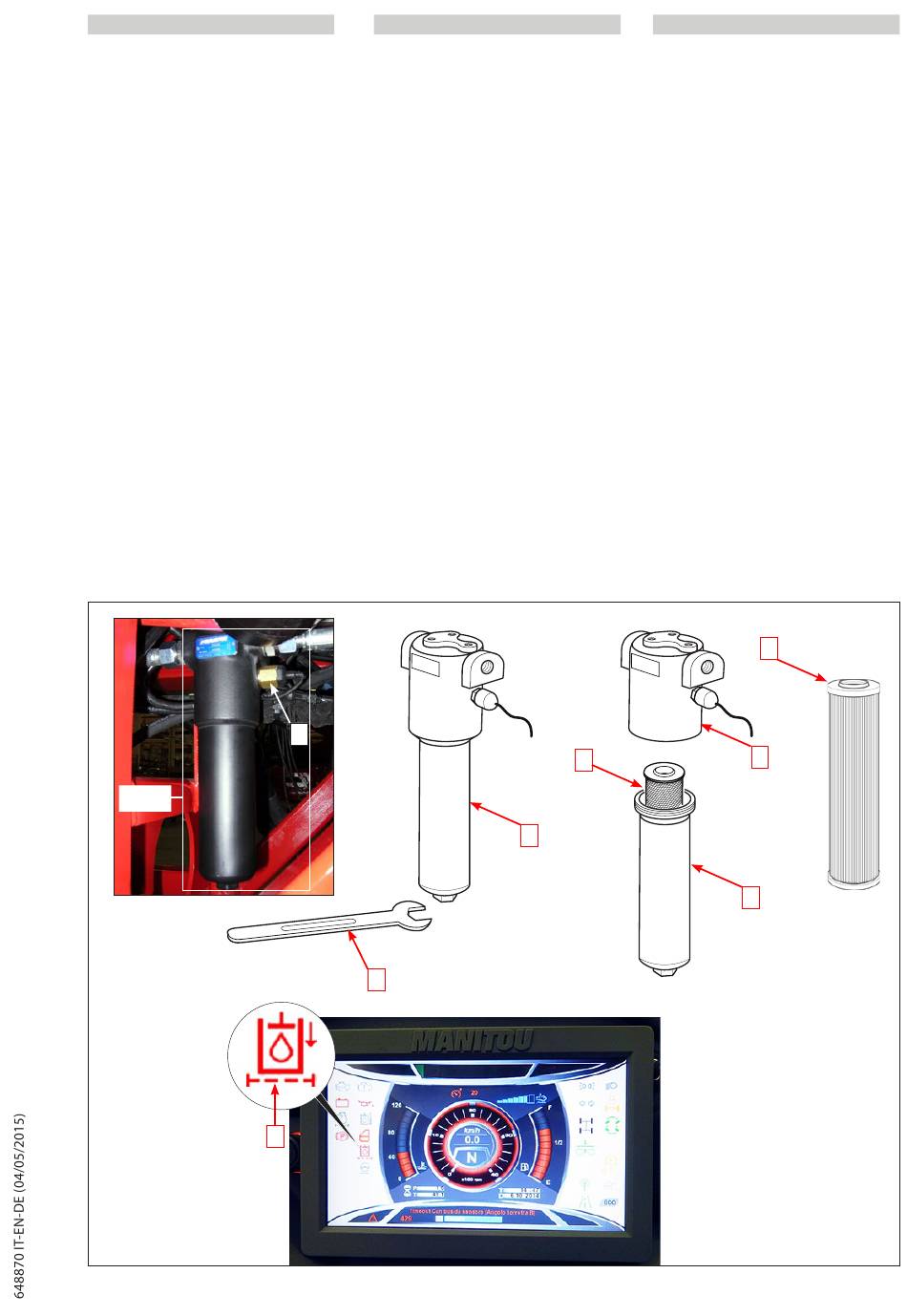

Replace the filter cartridge on the
main circuit delivery
The cartridge is inside the filter "D4" and to
replace it:
- Unscrew filter body 2 (fig.D4) using a
spanner and dismantle 3 (fig.D4) from
filter head 4 (fig.D4).
- Remove cartridge 1 (fig.D4) from the
filter head and replace it with a new one
5 (fig.D4) (see:
BELTS TABLE").
- Then screw the filter body 2 (fig.D4)
back on head 4 (fig.D4) and start up
the truck and check for leaks. (Check
the efficacy of the filter periodically by
means of indicator 6 fig.D4).
Filter "D4" is provided with sensor 1 (fig.
D6) which detects blockage of the oil filter
cartridge.
If the filter is clogged, a red indicator lights
up on the control panel in cab 6 (fig.D4) (in
F1 mode).
6
3
6
EN
"FILTER ELEMENTS AND
1
2
3-45
DE
D4 -
Ersetzen des Filtereinsatzes des
Filters in der Druckleitung des
Hauptkreislaufs
Der Filtereinsatz befindet sich im Inneren
des Filters "D4" und, um ihn zu ersetzen,
geht man folgendermaßen vor:
- Den Filterbecher 2 (Abb.D4) mit
einem Schlüssel losschrauben und den
Filter 3 (Abb.D4) aus dem Kopfteil des
Filters 4 (Abb.D4) ausbauen.
- Den Filtereinsatz 1 (Abb.D4) aus dem
Kopfteil des Filters herausziehen und
ihn durch einen neuen Filter
5 (Abb.D4/1) ersetzen (siehe:
"TABELLE FILTEREINSÄTZE UND
RIEMEN ").
- Den Filterbecher 2 (Abb.D4)
schließlich gut am Kopfteil 4 (Abb.D4)
befestigen und den Stapler starten.
Dann sicherstellen, dass kein Öl
durchsickert. (Die Funktionstüchtigkeit
des Filters regelmäßig auf der
Anzeige 6 Abb.D4 kontrollieren).
Der Filter "D4" hat einen Sensor 1 (Abb.D6),
der eine Verstopfung des Ölfiltereinsatzes
erfasst.
Wenn der Filter verstopft ist, leuchtet auf
der Schalttafel in der Kabine eine rote
Kontrollanzeige 6 (Abb.D4) (bei Betriebsart
F1) auf. (in modalità F1).
