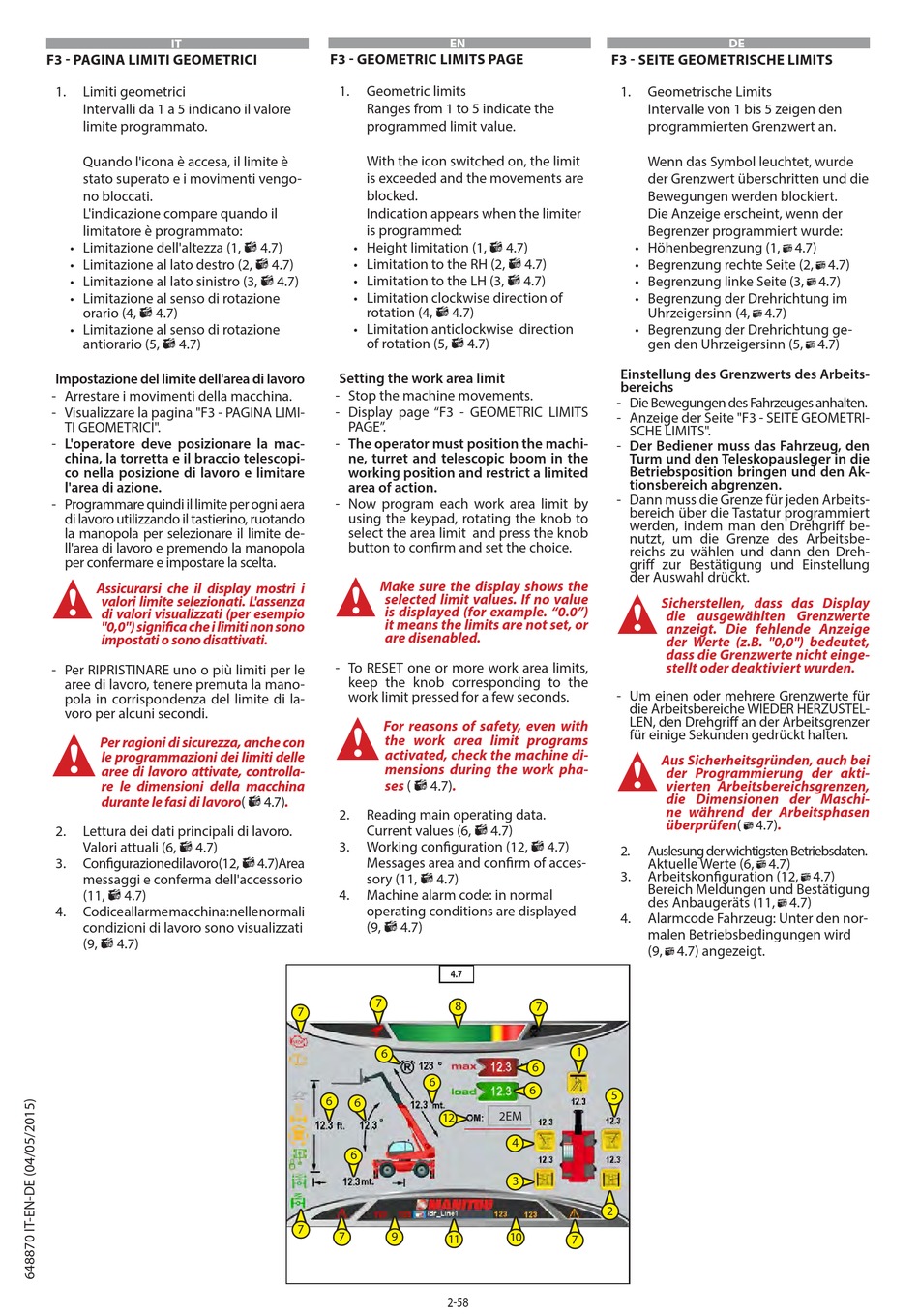

F3 - PAGINA LIMITI GEOMETRICI
1.
Limiti geometrici
Intervalli da 1 a 5 indicano il valore
limite programmato.
Quando l'icona è accesa, il limite è
stato superato e i movimenti vengo-
no bloccati.
L'indicazione compare quando il
limitatore è programmato:
• Limitazione dell'altezza (1,
• Limitazione al lato destro (2,
• Limitazione al lato sinistro (3,
• Limitazione al senso di rotazione
orario (4,
4.7)
• Limitazione al senso di rotazione
antiorario (5,
4.7)
Impostazione del limite dell'area di lavoro
- Arrestare i movimenti della macchina.
- Visualizzare la pagina "F3 - PAGINA LIMI-
TI GEOMETRICI".
- L'operatore deve posizionare la mac-
china, la torretta e il braccio telescopi-
co nella posizione di lavoro e limitare
l'area di azione.
- Programmare quindi il limite per ogni aera
di lavoro utilizzando il tastierino, ruotando
la manopola per selezionare il limite de-
p
ll'area di lavoro e premendo la manopola
per confermare e impostare la scelta.
Assicurarsi che il display mostri i
valori limite selezionati. L'assenza
di valori visualizzati (per esempio
"0,0") significa che i limiti non sono
impostati o sono disattivati.
- Per RIPRISTINARE uno o più limiti per le
aree di lavoro, tenere premuta la mano-
p
pola in corrispondenza del limite di la-
voro per alcuni secondi.
Per ragioni di sicurezza, anche con
le programmazioni dei limiti delle
aree di lavoro attivate, controlla-
re le dimensioni della macchina
durante le fasi di
lavoro(
2.
Lettura dei dati principali di lavoro.
Valori attuali (6,
4.7)
3.
Configurazione di lavoro (12,
messaggi e conferma dell'accessorio
(11,
4.7)
4.
Codice allarme macchina: nelle normali
condizioni di lavoro sono visualizzati
(9,
4.7)
F3 - GEOMETRIC LIMITS PAGE
1.
Geometric limits
Ranges from 1 to 5 indicate the
programmed limit value.
With the icon switched on, the limit
is exceeded and the movements are
blocked.
Indication appears when the limiter
is programmed:
• Height limitation (1,
4.7)
4.7)
• Limitation to the RH (2,
4.7)
• Limitation to the LH (3,
• Limitation clockwise direction of
rotation (4,
• Limitation anticlockwise direction
of rotation (5,
Setting the work area limit
- Stop the machine movements.
- Display page "F3 - GEOMETRIC LIMITS
PAGE".
- The operator must position the machi-
ne, turret and telescopic boom in the
working position and restrict a limited
area of action.
- Now program each work area limit by
using the keypad, rotating the knob to
select the area limit and press the knob
p
button to confirm and set the choice.
Make sure the display shows the
selected limit values. If no value
is displayed (for example. "0.0")
it means the limits are not set, or
are disenabled.
- To RESET one or more work area limits,
p
keep the knob corresponding to the
work limit pressed for a few seconds.
For reasons of safety, even with
the work area limit programs
activated, check the machine di-
mensions during the work pha-
ses
(
4.7).
2.
Reading main operating data.
Current values (6,
3.
Working configuration (12,
Messages area and confirm of acces-
4.7)Area
sory (11,
4.
Machine alarm code: in normal
operating conditions are displayed
(9,
4.7)
7
7
6
6
6
6
7
7
9
EN
4.7)
4.7)
4.7)
4.7)
4.7)
4.7).
4.7)
4.7)
4.7)
4.7
8
7
1
6
6
6
2EM
12
4
3
10
11
7
2-58
DE
F3 - SEITE GEOMETRISCHE LIMITS
1.
Geometrische Limits
Intervalle von 1 bis 5 zeigen den
programmierten Grenzwert an.
Wenn das Symbol leuchtet, wurde
der Grenzwert überschritten und die
Bewegungen werden blockiert.
Die Anzeige erscheint, wenn der
Begrenzer programmiert wurde:
• Höhenbegrenzung (1,4.7)
• Begrenzung rechte Seite (2,4.7)
• Begrenzung linke Seite (3,4.7)
• Begrenzung der Drehrichtung im
Uhrzeigersinn (4,4.7)
• Begrenzung der Drehrichtung ge-
gen den Uhrzeigersinn (5,4.7)
Einstellung des Grenzwerts des Arbeits-
bereichs
- Die Bewegungen des Fahrzeuges anhalten.
- Anzeige der Seite "F3 - SEITE GEOMETRI-
SCHE LIMITS".
- Der Bediener muss das Fahrzeug, den
Turm und den Teleskopausleger in die
Betriebsposition bringen und den Ak-
tionsbereich abgrenzen.
- Dann muss die Grenze für jeden Arbeits-
bereich über die Tastatur programmiert
werden, indem man den Drehgriff be-
nutzt, um die Grenze des Arbeitsbe-
reichs zu wählen und dann den Dreh-
p
griff zur Bestätigung und Einstellung
der Auswahl drückt.
Sicherstellen, dass das Display
die ausgewählten Grenzwerte
anzeigt. Die fehlende Anzeige
der Werte (z.B. "0,0") bedeutet,
dass die Grenzwerte nicht einge-
stellt oder deaktiviert wurden.
- Um einen oder mehrere Grenzwerte für
die Arbeitsbereiche WIEDER HERZUSTEL-
p
LEN, den Drehgriff an der Arbeitsgrenzer
für einige Sekunden gedrückt halten.
Aus Sicherheitsgründen, auch bei
der Programmierung der akti-
vierten Arbeitsbereichsgrenzen,
die Dimensionen der Maschi-
ne während der Arbeitsphasen
überprüfen(4.7).
2.
Auslesung der wichtigsten Betriebsdaten.
Aktuelle Werte (6,4.7)
3.
Arbeitskonfiguration (12,4.7)
Bereich Meldungen und Bestätigung
des Anbaugeräts (11,4.7)
4.
Alarmcode Fahrzeug: Unter den nor-
malen Betriebsbedingungen wird
(9,4.7) angezeigt.
5
2
