D5/4 - Prefiltro del carburante con
separatore d'acqua: sostituzione
della cartuccia del filtro del
carburante.
I carburanti sono facilmente infiammabili,
pertanto il pericolo di incendio è elevato.
Durante la manipolazione dei carburanti, è
vietato fumare, avvicinare fiamme libere e
luce non protetta ed eseguire interventi che
provochino la formazione di scintille.
Avvertenza per la tutela ambientale.
Smaltire le cartucce filtranti usate, le
guarnizioni e i residui di carburante
conformemente alle norme vigenti nel luogo
di impiego.
Aprire la valvola di scarico e la vite di sfiato
2 (D5/4) e raccogliere in un recipiente la
miscela acqua-carburante che fuoriesce
dall'elemento filtrante.
Estrarre il connettore per il riscaldamento.
Svitare e rimuovere la cartuccia filtrante 1
(D5/4).
Svitare e rimuovere il recipiente del
separatore 3 (D5/4) dalla cartuccia filtrante
e all'occorrenza pulirlo o sostituirlo.
Realizzare il montaggio eseguendo
la procedura descritta nell'ordine
inverso. In fase di montaggio utilizzare
anelli di tenuta nuovi.
Avvitare a fondo manualmente l'elemento
filtrante sulla tazza del filtro.
Chiudere la valvola di scarico e riempire
il prefiltro mediante la pompa a mano 4
(D5/4) del carburante.
Chiudere successivamente la vite di sfiato.
Avviare il motore ed eseguire lo sfiato
dell'impianto di alimentazione.
Far girare il motore per circa 1 minuto.
Lo sfiato dell'impianto di alimentazione
avviene automaticamente.
Verificare la tenuta del prefiltro.
EN
D5/4 - Fuel prefilter with water
separator: replace fuel filter
element
There is an increased risk of fire when handling
fuels as they are highly flammable. Avoid fire,
naked flames and sparks, and refrain from
smoking when handling fuels.
Environmental note:
dispose of used filter elements, seals and fuel
residue in accordance with relevant local
regulations.
Open the drain valve and bleed screw
2 (D5/4) and collect the water-fuel mixture
that flows out of the filter element in a
container.
Remove the heating connector.
Unscrew filter cartridge 1 (D5/4) and
remove it.
Unscrew the separator container 3 (D5/4)
from filter cartridge and remove it, cleaning
and replacing it, if necessary.
Assembly must be done by repeating the
procedure described in reverse order. Use
new sealing rings during assembly.
Screw the filter element manually back all
the way on the filter cup.
Close the drain valve and refill the pre-filter
by means of fuel hand pump 4 (D5/4).
Then close the bleed screw.
Start up the engine and bleed the supply
system.
Run the engine for about 1 minute.
Bleeding of the supply system occurs
automatically.
Check the pre-filter seal.

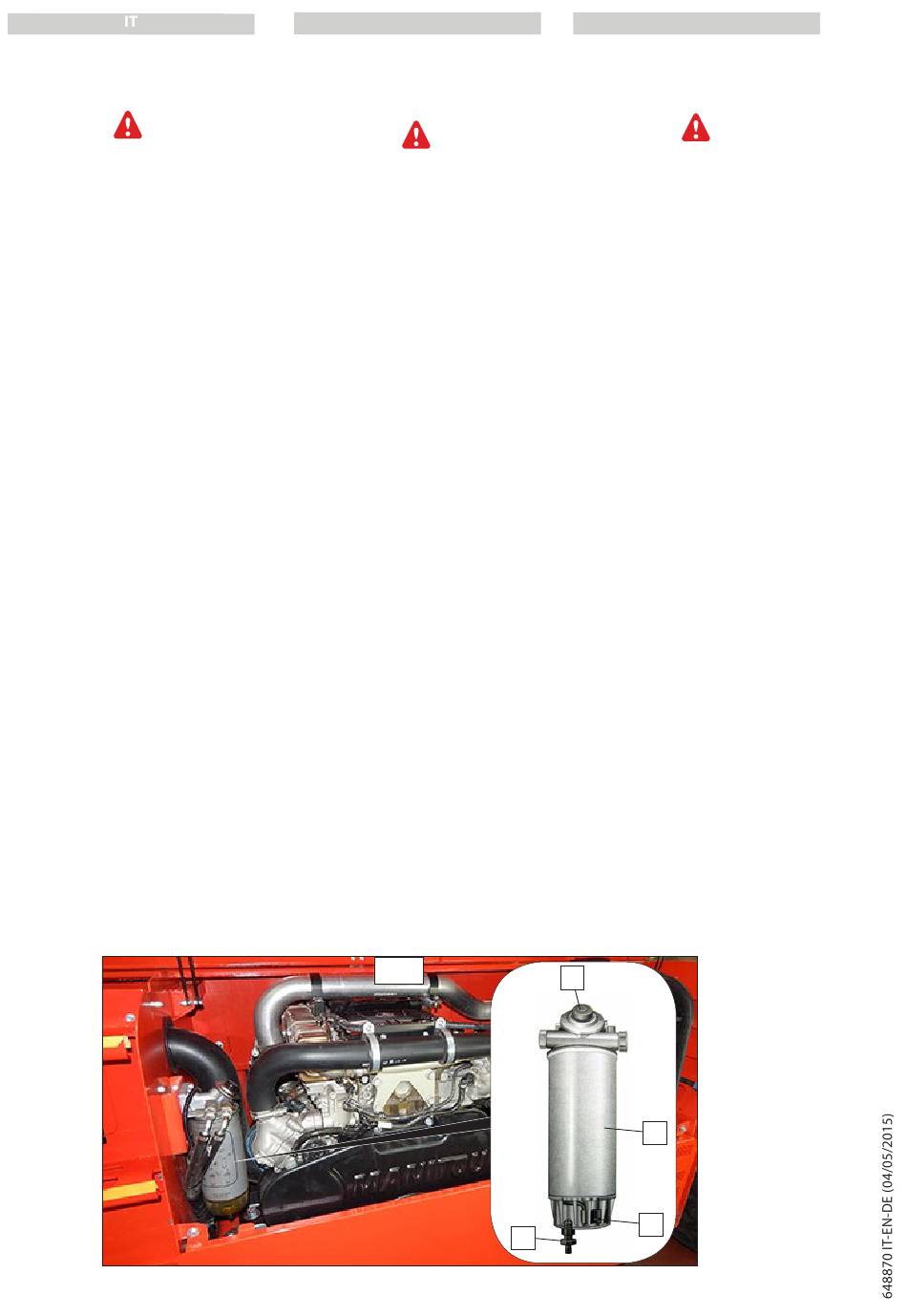

D5/4
3-54
DE
D5/4 -Kraftstoff-Vorfilter mit
Wasserabscheider:
Kraftstofffiltereinsatz erneuern
Beim Umgang mit Kraftstoffen besteht
erhöhte
Brandgefahr,
entzündbar sind. Vermeiden Sie Feuer,
offenes Licht,
Rauchen und Funkenbildung im Umgang mit
Kraftstoffen.
Umwelthinweis:
entsorgen Sie verbrauchte Filtereinsätze,
Dichtungen und Kraftstoffreste entsprechend
den am Einsatzort geltenden Vorschriften.
Das
Ablassventil
Entlüftungsschraube 2 (Abb.D5/4) öffnen
und das aus dem Filtereinsatz auslaufende
Wasser-Kraftstoffgemisch
passenden Behälter auffangen.
Die Steckverbindung für die Heizung
herausziehen.
Den Filtereinsatz 1 (Abb.D5/4) losschrauben
und entfernen.
Den Behälter des Wasserabscheiders
3 (Abb.D5/4) vom Filtereinsatz losschrauben
und entfernen und bei Bedarf reinigen oder
ersetzen.
Die Montage vornehmen, indem man das
beschriebene Verfahren in der umgekehrten
Reihenfolge ausführt. In der Montagephase
neue Dichtringe benutzen.
Den Filtereinsatz von Hand fest in den
Filterbecher einschrauben.
Das Ablaufventil schließen und den
Vorfilter mit der Kraftstoffhandpumpe
4 (Abb.D5/4) füllen.
Anschließend die Entlüftungsschraube
schließen.
Den Motor starten und das
Kraftstoffsystem entlüften.
Den Motor circa eine Minute lang laufen
lassen.
Die Entlüftung des Kraftstoffsystems
erfolgt automatisch.
Die Dichtung des Vorfilters prüfen.
4
1
3
2
da
diese
leicht
und
die
in
einen
