IT
2.
Area messaggi e conferma dell'accessorio
(5,
4.8)
3.
Codice allarme macchina: nelle normali
condizioni di lavoro sono visualizzati
(3,
4.8)
4.
Codice allarme macchina: nelle normali
condizioni di lavoro sono visualizzati
(4,
4.8)
5.
Indicatori e spie di allarme (6,
Panoramica simboli:
avvertenza/allarme

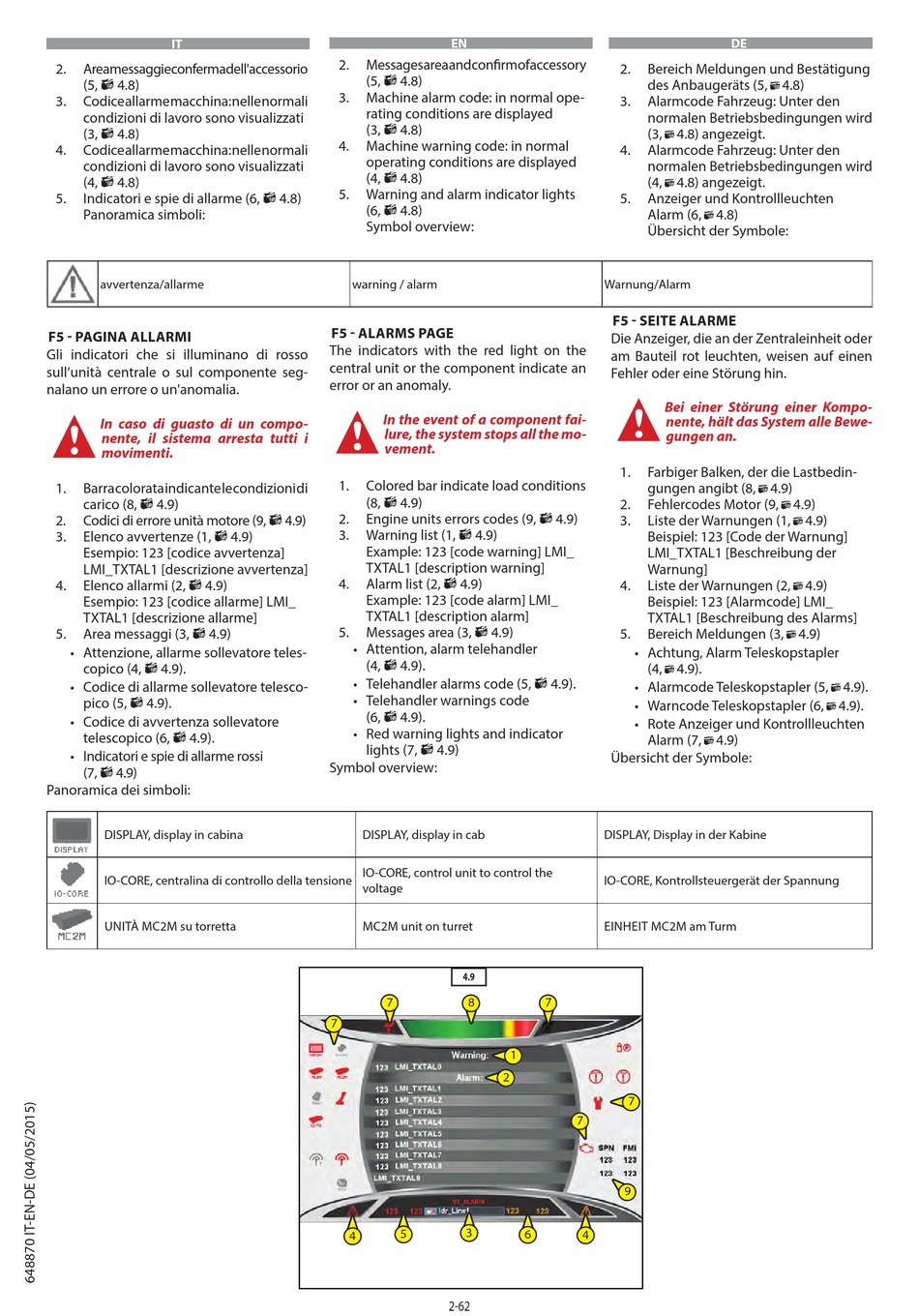

F5 - PAGINA ALLARMI
Gli indicatori che si illuminano di rosso
sull'unità centrale o sul componente seg-
p
nalano un errore o un'anomalia.
In caso di guasto di un compo-
nente, il sistema arresta tutti i
movimenti.
1.
Barra colorata indicante le condizioni di
carico (8,
4.9)
2.
Codici di errore unità motore (9,
3.
Elenco avvertenze (1,
Esempio: 123 [codice avvertenza]
LMI_TXTAL1 [descrizione avvertenza]
4.
Elenco allarmi (2,
4.9)
Esempio: 123 [codice allarme] LMI_
TXTAL1 [descrizione allarme]
5.
Area messaggi (3,
4.9)
• Attenzione, allarme sollevatore teles-
copico (4,
4.9).
• Codice di allarme sollevatore telesco-
pico (5,
4.9).
• Codice di avvertenza sollevatore
telescopico (6,
4.9).
• Indicatori e spie di allarme rossi
(7,
4.9)
Panoramica dei simboli:
DISPLAY, display in cabina
IO-CORE, centralina di controllo della tensione
UNITÀ MC2M su torretta
2.
Messages area and confi rm of accessory
(5,
4.8)
3.
Machine alarm code: in normal ope-
rating conditions are displayed
(3,
4.8)
4.
Machine warning code: in normal
operating conditions are displayed
(4,
4.8)
5.
Warning and alarm indicator lights
4.8)
(6,
4.8)
Symbol overview:
warning / alarm
F5 - ALARMS PAGE
The indicators with the red light on the
central unit or the component indicate an
p
error or an anomaly.
In the event of a component fai-
lure, the system stops all the mo-
vement.
1.
Colored bar indicate load conditions
(8,
4.9)
2.
Engine units errors codes (9,
4.9)
3.
Warning list (1,
4.9)
Example: 123 [code warning] LMI_
TXTAL1 [description warning]
4.
Alarm list (2,
Example: 123 [code alarm] LMI_
TXTAL1 [description alarm]
5.
Messages area (3,
• Attention, alarm telehandler
(4,
4.9).
• Telehandler alarms code (5,
• Telehandler warnings code
(6,
4.9).
• Red warning lights and indicator
lights (7,
Symbol overview:
DISPLAY, display in cab
IO-CORE, control unit to control the
voltage
MC2M unit on turret
7
7
5
4
EN
4.9)
4.9)
4.9)
4.9)
4.9).
4.9)
4.9
8
7
1
2
7
3
6
4
2-62
DE
2.
Bereich Meldungen und Bestätigung
des Anbaugeräts (5,4.8)
3.
Alarmcode Fahrzeug: Unter den
normalen Betriebsbedingungen wird
(3,4.8) angezeigt.
4.
Alarmcode Fahrzeug: Unter den
normalen Betriebsbedingungen wird
(4,4.8) angezeigt.
5.
Anzeiger und Kontrollleuchten
Alarm (6,4.8)
Übersicht der Symbole:
Warnung/Alarm
F5 - SEITE ALARME
Die Anzeiger, die an der Zentraleinheit oder
am Bauteil rot leuchten, weisen auf einen
p
Fehler oder eine Störung hin.
Bei einer Störung einer Kompo-
nente, hält das System alle Bewe-
gungen an.
1.
Farbiger Balken, der die Lastbedin-
gungen angibt (8,4.9)
2.
Fehlercodes Motor (9,4.9)
3.
Liste der Warnungen (1,4.9)
Beispiel: 123 [Code der Warnung]
LMI_TXTAL1 [Beschreibung der
Warnung]
4.
Liste der Warnungen (2,4.9)
Beispiel: 123 [Alarmcode] LMI_
TXTAL1 [Beschreibung des Alarms]
5.
Bereich Meldungen (3,4.9)
• Achtung, Alarm Teleskopstapler
(4,4.9).
• Alarmcode Teleskopstapler (5,4.9).
• Warncode Teleskopstapler (6,4.9).
• Rote Anzeiger und Kontrollleuchten
Alarm (7,4.9)
Übersicht der Symbole:
DISPLAY, Display in der Kabine
IO-CORE, Kontrollsteuergerät der Spannung
EINHEIT MC2M am Turm
7
9
