IT

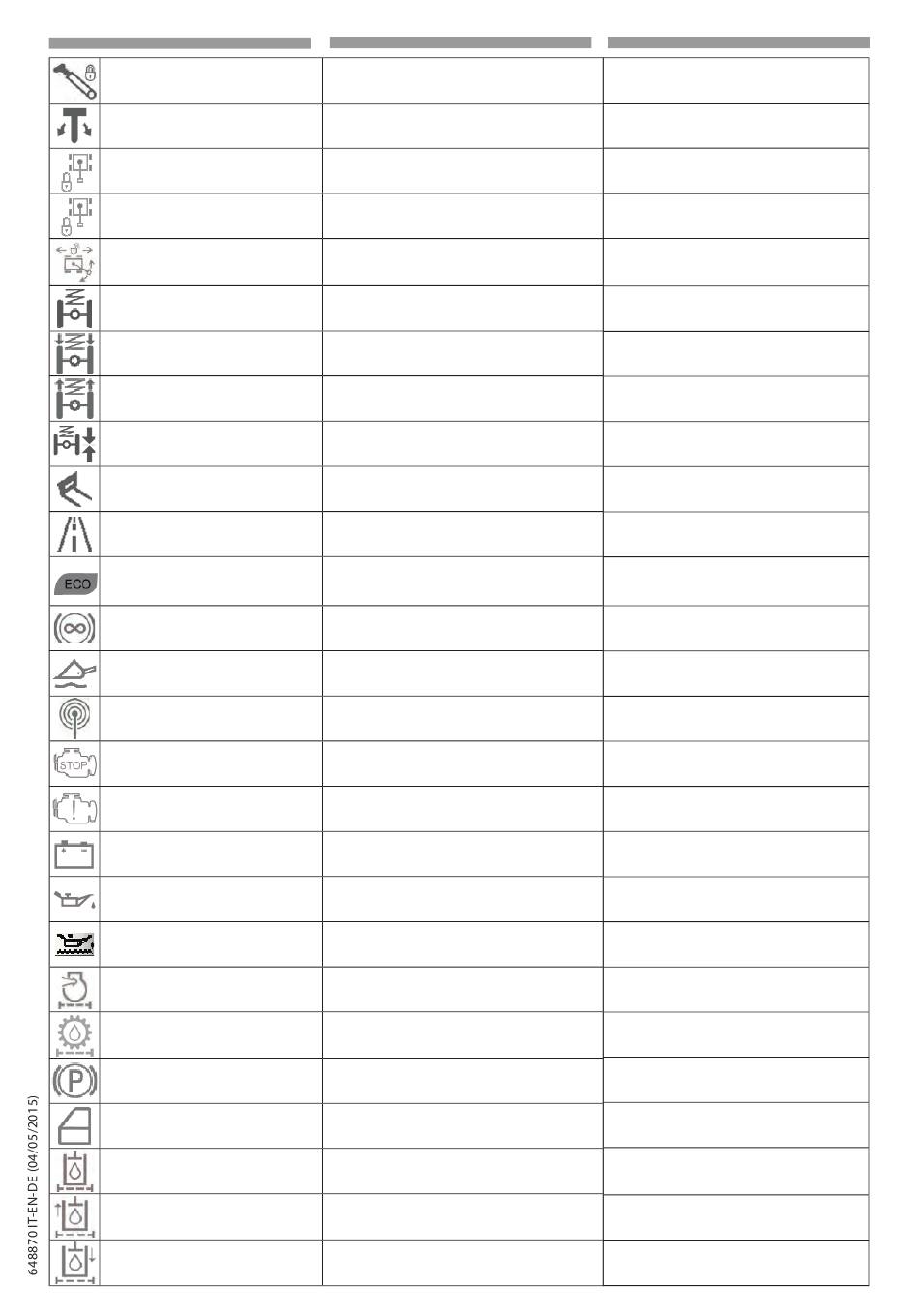

comando movimenti idraulici braccio
telescopico
spia verde accesa, torretta allineata con
il carrello e perno di rotazione della
torretta disattivato
spia gialla accesa, torretta quasi allineata
con il carrello e perno di rotazione della
torretta disattivato
spia verde accesa, torretta allineata con il
carrello e perno di rotazione della torret-
ta attivato. Rotazione torretta bloccata.
ripristino sistema di sicurezza dei
movimenti
sospensioni
sospensioni completamente abbassate
sospensioni completamente alzate
sospensioni a metà
modalità movimentazione e caricatore
modalità di marcia su strada
modalità eco fuel
ritardatore (opzionale)
sospensione braccio telescopico (opzi-
onale)
radiocomando (opzionale)
guasto grave motore termico
malfunzionamento motore termico
eccitazione alternatore
PRESSIONE olio motore termico
LIVELLO OLIO motore termico (0-100%)
(La spia rossa si accende quando il livello
è inferiore al 20%)
fi ltro aspirazione aria motore
fi ltro olio trasmissione
freno di stazionamento
portiera sollevatore telescopico
fi ltro olio idraulico
mandata fi ltro olio idraulico ostruita o
danneggiata
scarico fi ltro olio idraulico ostruito o
danneggiato
EN
telescopic boom hydraulic movements control
green indicator light On, turret aligned to the truck
and turret rotation pin is deactivated
yellow indicator light on, turret almost aligned with
the truck and the turret rotation pivot is deactiva-
ted
green indicator light on, turret aligned to the truck
and turret rotation pin is activated. Turret rotation
blocked.
resetting movement safety system
suspensions
suspensions completely lowered
suspensions completely raised
suspensions halfway
handling and loader mode
road travel mode
eco fuel mode
retarder (optional)
telescopic boom suspension (optional)
remote control (optional)
I.C. engine severe fault
I.C. engine malfunction
alternator exicitation
I.C. engine oil pressure
I.C. engine oil level (0-100 %)
(The red warning lamp lights on when the level is
under at 20 %)
engine intake air fi lter
transmission oil fi lter
parking brake
telehandler door
hydraulic oil fi lter
hydraulic oil fi lter delivery is blocked or damaged
hydraulic oil fi lter exhaust is blocked or damaged
2-54
DE
Befehl hydraulische Bewegungen des Telesko-
pauslegers
Grüne Kontrollleuchte eingeschaltet, Turm aus-
gerichtet mit Karren und Rotationszapfen des
Turms deaktiviert
Gelbe Kontrollleuchte eingeschaltet, Turm fast
ausgerichtet mit Karren und Rotationszapfen
des Turms deaktiviert
Grüne Kontrollleuchte eingeschaltet, Turm aus-
gerichtet mit Karren und Rotationszapfen des
Turms aktiviert. Turmdrehung blockiert.
Rücksetzung des Sicherheitssystems der Bewe-
gungen
Aufhängungen
Aufhängungen komplett abgesenkt
Aufhängungen komplett angehoben
Aufhängungen auf halbem Weg
Bewegungsmodi und Lader
Fahrmodi auf Straße
Modus eco fuel
Verzögerer (Optional)
Aufhängung Teleskopausleger (Optional)
Funksteuerung (Optional)
Schwerer Defekt Antriebsmotor
Fehlfunktion Antriebsmotor
Erregung Lichtmaschine
ÖLDRUCK Antriebsmotor
MOTORÖLSTAND Antriebsmotor (0-100%)
(Die rote Kontrollleuchte wird eingeschaltet,
wenn der Ölstand unter 20% liegt)
Ansaugluftfi lter Motor
Antriebsölfi lter
Feststellbremse
Tür Teleskopstapler
Hydraulikölfi lter
Hydraulikölzufuhrfi lter verstopft oder beschä-
digt
Hydraulikölablauffi lter verstopft oder beschädigt
