IT
H5 - Regolare i fari anteriori
Raccomandazioni per la regolazione
( Secondo le norme ECE-76/756 76/761
ECE20).
Regolazione del -2% del fascio degli
anabbaglianti rispetto all'asse orizzontale
del proiettore.
Procedura di regolazione
-
Mettere
il
carrello
elevatore,
vuoto
in
posizione
di
perpendicolarmente ad un muro bianco,
su di un terreno piano e orizzontale (Fig.
H5).
- Controllare la pressione dei pneumatici
(Vedi capitolo: B3 - CONTROLLARE
LA
PRESSIONE DEI PNEUMATICI E IL
SERRAGGIO DEI BULLONI DELLE RUOTE
nella parte: 3 - MANUTENZIONE).
- Mettere la leva dell'invertitore di marcia
in folle e azionare il freno di stazionameto.

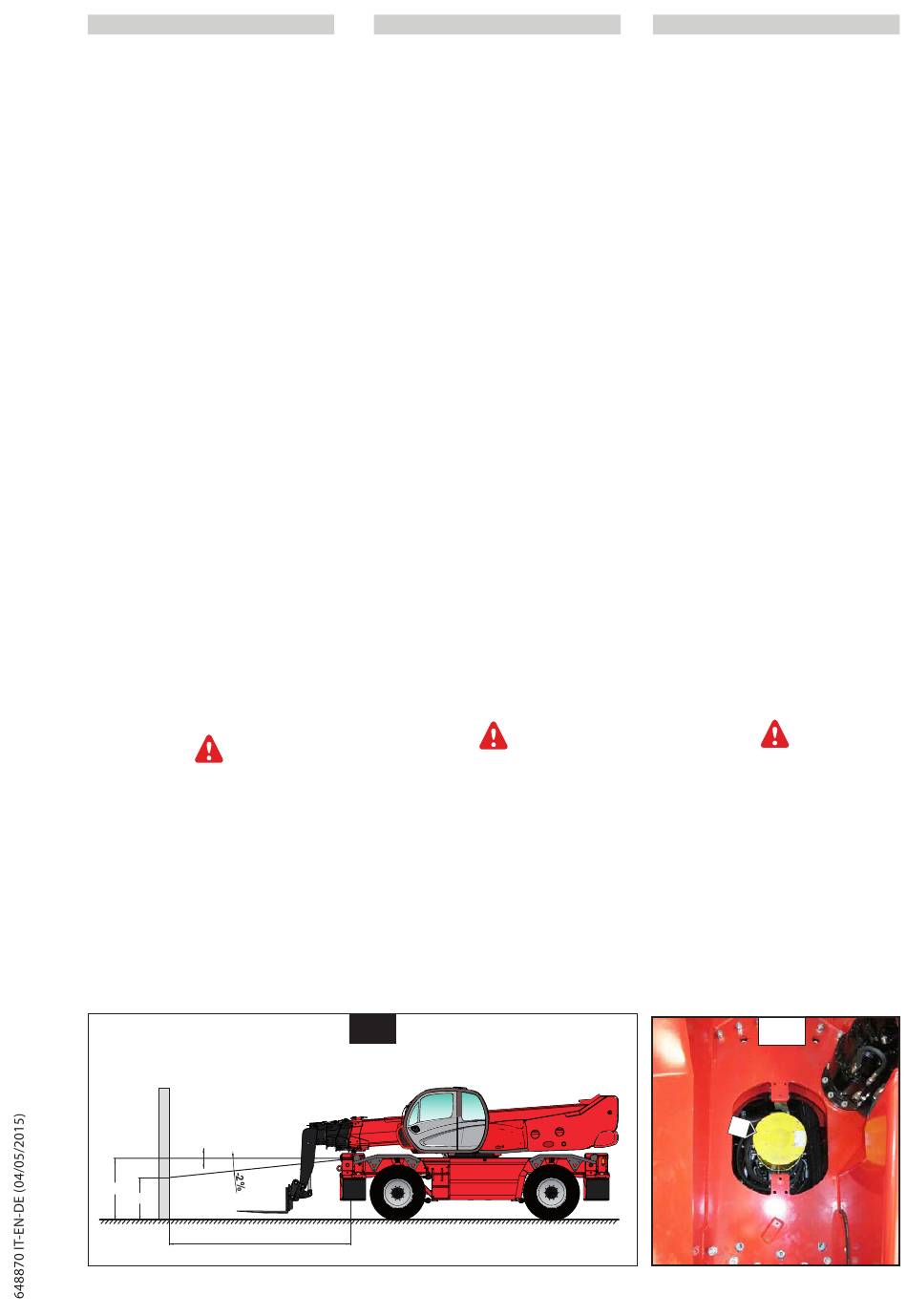

Calcolo dell'altezza degli anabbaglianti (h2)
FIG. H5
h1 = Altezza rispetto al suolo degli
anabbaglianti.
h2 = Altezza del fascio regolato.
I
= Distanza tra gli anabbaglianti e il
muro bianco.
h2 = h1- (l x 2/100)
H6 - Far controllare e pulire gli anelli
trasmettitori del collettore elettrico
rotante (dopo 3 mesi di inattività)
Sollevare il braccio
e collocare il cuneo di sicurezza sullo stelo
del martinetto di sollevamento (vedere:
1 - ISTRUZIONI E NORME DI SICUREZZA:
ISTRUZIONI DI MANUTENZIONE DEL
CARRELLO ELEVATORE).
RIVOLGERSI AL VOSTRO AGENTE O
CONCESSIONARIO.
+%
-%
h1
h2
I
H5 - Adjust the front headlamps
Recommended setting
(As per standard ECE-76/756 76/761 ECE20)
Set to - 2% of the dipped beam in relation
to the horizontal line of the headlamp.
Adjusting procedure
a
- Place the lift truck unloaded and in the
trasporto,
transport position and perpendicular to a
white wall on flat, level ground (Fig. H5).
- Check the tyre pressures (See chapter :
B3 - CHECK THE TYRE PRESSURES AND
THE WHEEL NUTS TORQUE in paragraph :
3 - MAINTENANCE).
- Put the gear reverser lever in neutral and
action the parking brake.
Calculating the height of the dipped
beam (h2) FIG. H5
h1
= Height of the dipped beam in
relation to the ground.
h2
= Height of the adjusted beam.
l
= Distance between the dipped
beam and the white wall.
h2
= h1- (l x 2/100)
H6 - Have the rotary electrical slip rings
checked and cleaned (after 3 mon-
ths of shutdown)
and place the boom safety wedge on the rod
of the lifting cylinder (see: 1 - OPERATING AND
SAFETINSTRUCTIONS:
LIFT TRUCK MAINTENANCE INSTRUCTIONS).
CONTACT YOUR AGENT OR DEALER.
H5
EN
H5 - Scheinwerfer einstellen
Einstellungshinweise (Nach Norm
ECE-76/756 76/761 ECE20) Justieren
des Abblendlichtstrahls um - 2% zur
waagerechten Scheinwerferachse.
Einstellungsverfahren
- Den Teleskoplader leer und in
Transportposition auf einer ebenen Fläche
im rechten Winkel zu einerweißen Wand
aufstellen (Abb.H5).
- Reifendruck prüfen (Siehe Kapitel :B3 -
REIFENDRUCK UND SITZ DERRADMUTTERN
ÜBERPRÜFEN, Abschnitt :3 - WARTUNG).
- Fahrtrichtungswahlschalter in Neutral.
Höhenberechnung des Abblendlicht
(h2) ABB. H5
h1 = Höhe des Abblendlichts zum Boden.
h2 = Höhe des eingestellten Lichtstrahls.
I = Abstand zwischen dem Abblendlicht
h2 = h1- (l x 2/100)
H6 -- Die Übertragungsringe des
Raise the boom
und Sicherheitskeil
auf die Stange des Hubzylinders legen
(siehe: 1 - SICHERHEITSHINWEISE
UND -VORSCHRIFTEN: WARTUNGSHINWEISE
FÜR DEN TELESKOPLADER).
WENDEN SIE SICH AN DEN VERTRETER
ODER DEN VERTRAGHÄNDLER.
3-89
DE
Handbremse lösen.
und der weißen Wand.
elektrischen Drehkollektors (nach
drei Monaten Betriebspause)
kontrollieren und reinigen lassen
Ausleger anheben
H6
