Usura del profilo delle piastre
Come per l'allungamento delle catene,
effettuare un controllo al centro di ogni
parte uguale tramite un calibro a corsoio.
Oltre il valore mini (23,85 mm - 2% = 23,38
mm) [0,93 in -2% = 0,91 in],(20,60 mm -
2% = 20,19 mm) [0,81 in -2% = 0,79 in],
sostituire la coppia di catene (consultare il
concessionario).
Usura degli assi sporgenti
Come per l'allungamento delle catene,
effettuare un controllo al centro di ogni
parte uguale tramite un calibro a corsoio.
Oltre il valore mini
(110,70 mm - 2% = 108,48 mm) [4,35 in - 2%
= 4,27 in], (70,50 mm -2% = 69,09 mm) [2,77
in - 2 % = 2,72 in], (41,15 mm -2% = 40,83 mm)
[ 1,62 in - 2 % = 1,6 in] sostituire la coppia di
catene (consultare il concessionario).
- Oltre all'usura, le pressioni elevate fra il
profilo delle piastre e le pulegge, possono
provocare un ricalcamento di materiale
che provoca un blocco delle articolazioni;
anche in questo caso sostituire la coppia
di catene.
Allineamento delle spalle degli assi
sporgenti
Effettuare il controllo sull'intera lunghezza
delle catene.
- Forti frizioni fra le piastre e gli assi
sporgenti possono causare una rotazione
di questi ultimi nelle piastre esterne
conconseguente fuoriuscita dalla sede.
Se le spalle non sono allineate nel senso
longitudinale della catena, sostituire
la coppia di catene (consultare il
concessionario).
Side wear of plates
As for chain elongation, perform a check in
the middle of each section using a calliper
gauge.
If the dimension is less than the minimum
dimension (23,85 mm - 2% = 23,38 mm) [0,93
in -2% = 0,91 in],(20,60 mm - 2% = 20,19
mm) [0,81 in -2% = 0,79 in], replace the pair
of chains (contact your dealer).

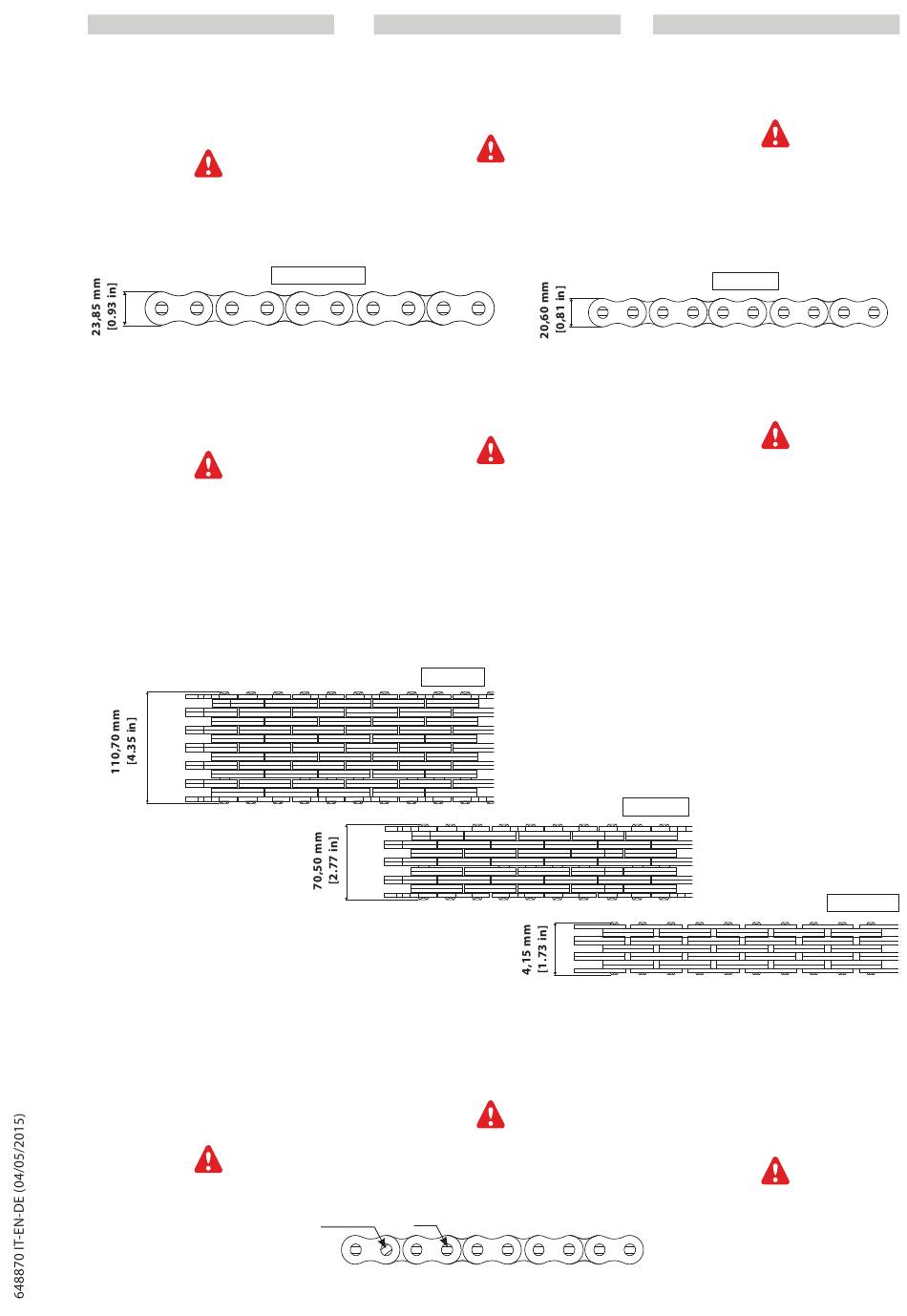

L1 - L2 (E9.1)
Extended pin wear
As for chain elongation, perform a check in
the middle of each section using a calliper
gauge.
If the dimension
is less than the minimum dimension (110,70
mm - 2% = 108,48 mm) [4,35 in - 2% = 4,27
in], (70,50 mm -2% = 69,09 mm) [2,77 in - 2 %
= 2,72 in], (41,15 mm -2% = 40,83 mm) [ 1,62
in - 2 % = 1,6 in], replace the pair of chains
(contact your dealer).
- In addition to wear, the high pressures
between the side of the plates and the
pulleys may force out material, causing
the articulations to seize. Replace the pair
of chains in this case also.
L1 (E9.1)
Alignment of extended pin flats
Check the chains over their entire length.
- High friction between the plates and the
extended pins may cause the pins to turn
in the outer plates and thus come out of
their housing.
If the flats are not aligned in the longitudinal
direction of the chain, replace the pair of
chains (contact your dealer).
NON OK
OK
EN
Verschleiss des profils an den platten
Wie bei der Ausdehnung der Ketten ist
mithilfe einer Schiebelehre in der Mitte eines
Abschnittes eine Kontrolle durchzuführen.
Verschleiss der überstehenden bolzen
Wie bei der Ausdehnung der Ketten
ist mithilfe einer Schiebelehre in der
Mitte eines Abschnittes eine Kontrolle
durchzuführen.
Bei Unterschreiten
des Mindestmaßes (110,70 mm - 2% = 108,48
mm) [4,35 in - 2% = 4,27 in], (70,50 mm -2% =
69,09 mm) [2,77 in - 2 % = 2,72 in], (41,15 mm
-2% = 40,83 mm) [ 1,62 in - 2 % = 1,6 in] ist
das Kettenpaar auszuwechseln (wenden Sie
sich hierzu an Ihren
Händler).
- Außer dem Verschleiß kann der erhöhte
L2 (E9.1)
Geradlinige ausrichtung der
abflachungen an den überstehenden
bolzen
Die Kontrolle auf der gesamten
Kettenlänge durchführen.
- Eine erhöhte Reibung zwischen den
Sind die Abflachungen nicht in Längsrichtung
L1 - L2 - L3 (E9.1)
3-65
DE
Bei Unterschreiten des Mindestmaßes (23,85
mm - 2% = 23,38 mm) [0,93 in -2% = 0,91
in],(20,60 mm - 2% = 20,19 mm) [0,81 in -2%
= 0,79 in] ist das Kettenpaar auszuwechseln
(wenden Sie sich hierzu an Ihren Händler).
L3 (E9.1)
Druck zwischen dem Profil der Platten
und den Rollen einen Materialrückgang
verursachen, der zu einer Blockierung der
Gelenke führen kann. In diesem Fall ist das
Kettenpaar ebenfalls auszutauschen.
Platten und den überstehenden Bolzen
kann dazu führen, dass sich letztere
in die äußeren Platten hineindrehen
und infolgedessen aus ihrer Aufnahme
heraustreten.
der Kette geradlinig ausgerichtet, ist das
Kettenpaar auszuwechseln (wenden Sie sich
hierzu an Ihren Vertragshändler).
L3 (E9.1)
