E9 - Controllare l'usura delle catene
esterne del braccio telescopico
- Sulle catene, l'usura si manifesta in vari
punti.
• Sulle articolazioni, il che si traduce in un
allungamento della catena.
• Sul profilo delle piastre per contatto con
le pulegge.
• Sulle superfici delle piastre e degli assi
sporgenti per contatto con le ganasce
delle pulegge.
• Sull'allineamento delle spalle degli assi
sporgenti.
Allungamento delle catene (E9.1)
Per questa operazione, vi consigliamo
l'uso del righello di controllo della catena
(riferimento MANITOU: 161583).
- Collocare il carrello elevatore sugli
stabilizzatori, con il braccio in orizzontale.
- Estendere completamente i bracci
telescopici e insistere per alcuni istanti sul
comando per tendere bene le catene.
- Se l'usura non è verosimilmente uniforme
su tutta la lunghezza, suddividere la
catena in 4 parti uguali, ed effettuare
un controllo al centro di ogni parte
utilizzando il righello.
=
=
=
L1
Oltre il valore maxi (228,6 mm +2%
= 233,2 mm) [8,64 in +2%= 9,18 in],
sostituire la coppia di catene (consultare il
concessionario).
E9 -
Checkng the external chains
for wear
- Chain wear occurs at a number of
locations.
• On the articulations, which leads to
elongation of the chain.
• On the edge of link plates through
contact with the pulleys.
• On the face of the plates and the
extended pins through contact with the
pulley flanges.
• On the alignment of the flats of the
extended pins.

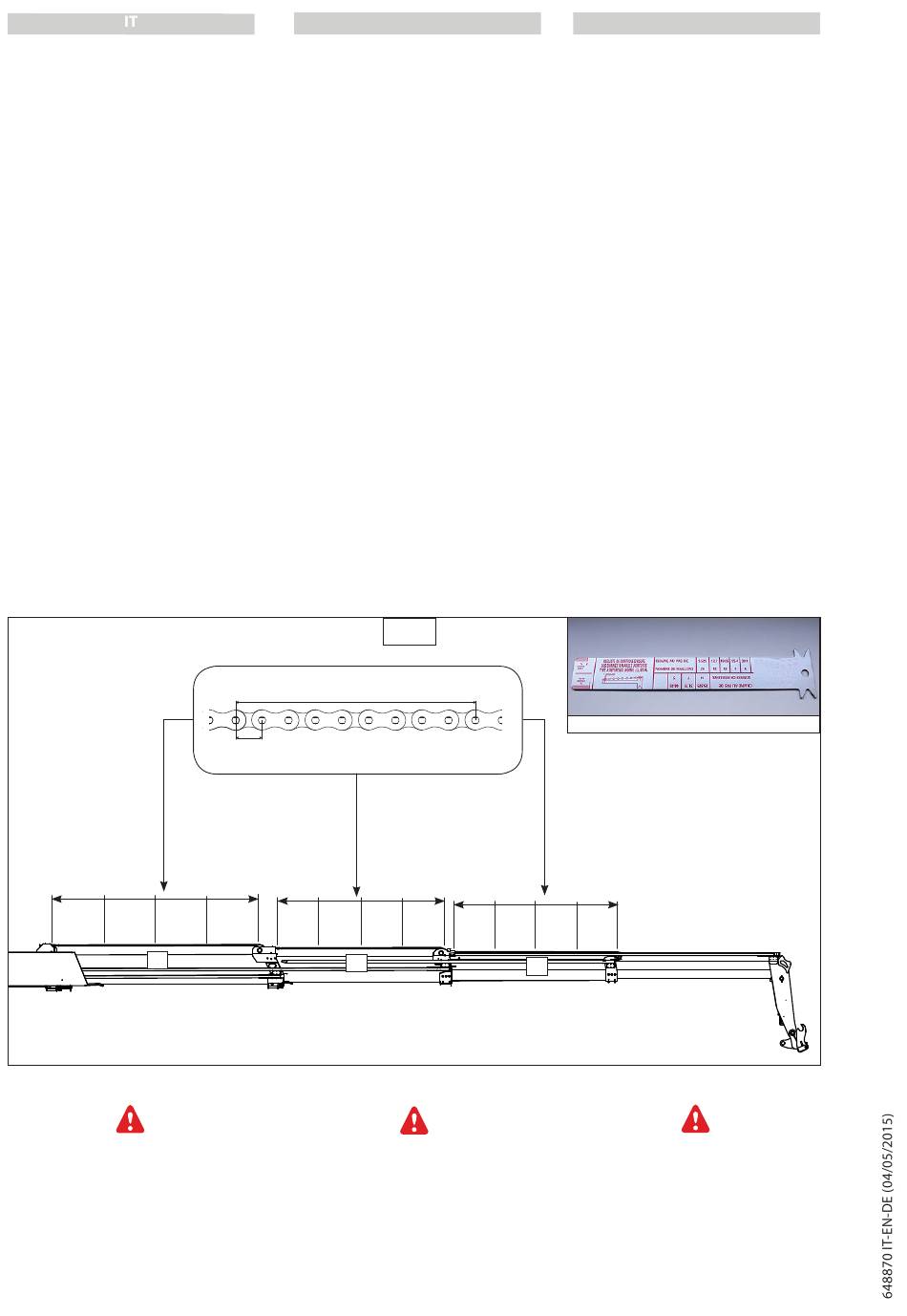

Chain elongation (E9.1)
We recommend that you perform this
operation using the chain checking gauge
(MANITOU part No.: 161583).
- Set the lift truck on its stabilisers, with the
boom horizontal.
- Fully extend the telescopes and continue
operating the control for a few moments
to properly tension the chains.
- As the chain will likely wear unevenly over
its length, divide the chain into 4 equal
sections and check with the gauge at the
centre of each sect
E9.1
25,4 x 9 = 228,6 mm
[0.96 x 9 = 8,64 in]
25,4 mm
[0,96 in]
=
=
=
=
L2
If the maximum dimension is exceeded (228,6
mm +2 % = 233,2 mm) [8,64 in +2%= 9,18
in], replace the pair of chains (contact your
3-64
EN
=
=
=
=
L3
dealer).
DE
E9 -
Kettenverschleiß prüfen.
- An den Ketten zeigt sich der Verschleiß an
mehreren Stellen.
• An den Gelenken, was sich durch das
Ausdehnen der Kette bemerkbar macht.
• Am Profil der Platten infolge der
Berührung mit den Rollen.
• An den Oberflächen der Platten und den
überstehenden Bolzen durch Berührung
mit den Wangen der Rollen.
• An der geradlinigen Ausrichtung der
Abflachungen an den überstehenden
Bolzen.
Ausdehnung der ketten (E9.1)
Für
diesen
Arbeitsschritt
wir, die Kettenkontrollleiste (MANITOU-
Teilenummer: 161583).
- Teleskoplader auf die Stabilisierungsstützen
stellen, der Ausleger ist waagerecht.
- Die Teleskope vollständig ausfahren
und einige Sekunden am Bedienhebel
verbleiben, um die Ketten korrekt zu
spannen.
- Da die Verschleißzeichen mit Sicherheit
nicht gleichmäßig auf der gesamten
Kettenlänge auftreten, Kette in 4 gleiche
Abschnitte einteilen und mithilfe der
Kontrollleiste eine Kontrolle in der Mitte
eines jeden Abschnitts durchführen.
MANITOU: 161583
=
Bei Überschreiten des max. Maßes (228,6
mm +2 % = 233,2 mm) [8,64 in +2%= 9,18
in] ist das Kettenpaar auszuwechseln
(wenden Sie sich hierzu an Ihren Händler).
empfehlen
