IT

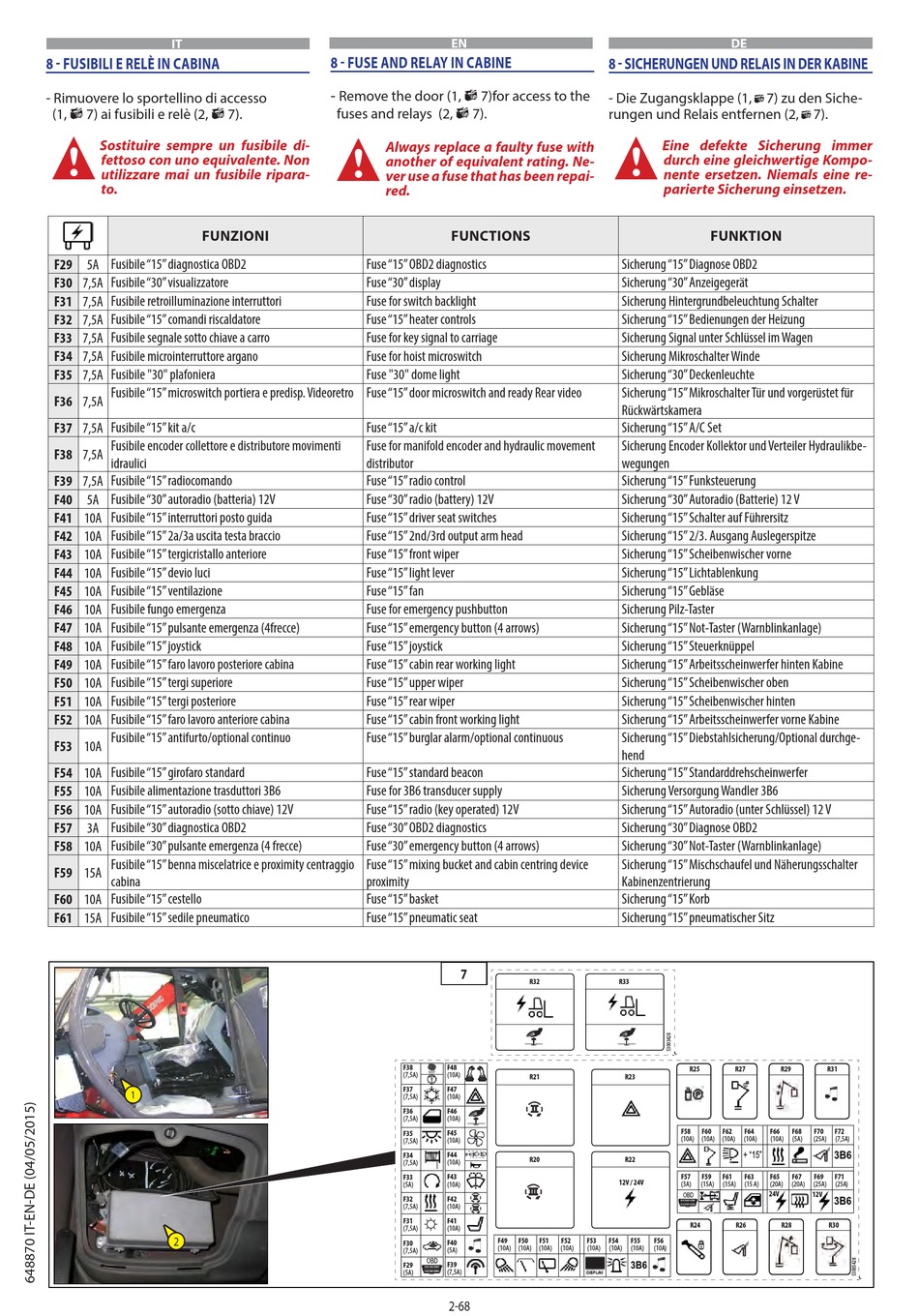

8 - FUSIBILI E RELÈ IN CABINA
- Rimuovere lo sportellino di accesso
p
(1,
7) ai fusibili e relè (2,
Sostituire sempre un fusibile di-
fettoso con uno equivalente. Non
utilizzare mai un fusibile ripara-
to.
FUNZIONI
F29 5A Fusibile "15" diagnostica OBD2
F30 7,5A Fusibile "30" visualizzatore
F31 7,5A Fusibile retroilluminazione interruttori
F32 7,5A Fusibile "15" comandi riscaldatore
F33 7,5A Fusibile segnale sotto chiave a carro
F34 7,5A Fusibile microinterruttore argano
F35 7,5A Fusibile "30" plafoniera
Fusibile "15" microswitch portiera e predisp. Videoretro Fuse "15" door microswitch and ready Rear video
F36 7,5A
F37 7,5A Fusibile "15" kit a/c
Fusibile encoder collettore e distributore movimenti
F38 7,5A
idraulici
F39 7,5A Fusibile "15" radiocomando
F40 5A Fusibile "30" autoradio (batteria) 12V
F41 10A Fusibile "15" interruttori posto guida
F42 10A Fusibile "15" 2a/3a uscita testa braccio
F43 10A Fusibile "15" tergicristallo anteriore
F44 10A Fusibile "15" devio luci
F45 10A Fusibile "15" ventilazione
F46 10A Fusibile fungo emergenza
F47 10A Fusibile "15" pulsante emergenza (4frecce)
F48 10A Fusibile "15" joystick
F49 10A Fusibile "15" faro lavoro posteriore cabina
F50 10A Fusibile "15" tergi superiore
F51 10A Fusibile "15" tergi posteriore
F52 10A Fusibile "15" faro lavoro anteriore cabina
Fusibile "15" antifurto/optional continuo
F53 10A
F54 10A Fusibile "15" girofaro standard
F55 10A Fusibile alimentazione trasduttori 3B6
F56 10A Fusibile "15" autoradio (sotto chiave) 12V
F57 3A Fusibile "30" diagnostica OBD2
F58 10A Fusibile "30" pulsante emergenza (4 frecce)
Fusibile "15" benna miscelatrice e proximity centraggio
F59 15A
cabina
F60 10A Fusibile "15" cestello
F61 15A Fusibile "15" sedile pneumatico
1
2
8 - FUSE AND RELAY IN CABINE
-
Remove the door (1,
p
fuses and relays (2,
7).
Always replace a faulty fuse with
another of equivalent rating. Ne-
ver use a fuse that has been repai-
red.
Fuse "15" OBD2 diagnostics
Fuse "30" display
Fuse for switch backlight
Fuse "15" heater controls
Fuse for key signal to carriage
Fuse for hoist microswitch
Fuse "30" dome light
Fuse "15" a/c kit
Fuse for manifold encoder and hydraulic movement
distributor
Fuse "15" radio control
Fuse "30" radio (battery) 12V
Fuse "15" driver seat switches
Fuse "15" 2nd/3rd output arm head
Fuse "15" front wiper
Fuse "15" light lever
Fuse "15" fan
Fuse for emergency pushbutton
Fuse "15" emergency button (4 arrows)
Fuse "15" joystick
Fuse "15" cabin rear working light
Fuse "15" upper wiper
Fuse "15" rear wiper
Fuse "15" cabin front working light
Fuse "15" burglar alarm/optional continuous
Fuse "15" standard beacon
Fuse for 3B6 transducer supply
Fuse "15" radio (key operated) 12V
Fuse "30" OBD2 diagnostics
Fuse "30" emergency button (4 arrows)
Fuse "15" mixing bucket and cabin centring device
proximity
Fuse "15" basket
Fuse "15" pneumatic seat
EN
7)for access to the
7).
FUNCTIONS
7
R32
F38
F48
(7,5A)
(10A)
R21
F47
F37
(7,5A)
(10A)
F36
F46
(7,5A)
(10A)
F45
F35
(7,5A)
(10A)
F34
F44
R20
(7,5A)
(10A)
F33
F43
(5A)
(10A)
F32
F42
(7,5A)
(10A)
F31
F41
(10A)
(7,5A)
F49
F50
F51
F52
F30
F40
(10A) (10A) (10A)
(10A)
(7,5A)
(5A)
F29
F39
(7,5A)
(5A)
2-68
DE
8 - SICHERUNGEN UND RELAIS IN DER KABINE
- Die Zugangsklappe (1,7) zu den Siche-
p
rungen und Relais entfernen (2,7).
Eine defekte Sicherung immer
durch eine gleichwertige Kompo-
nente ersetzen. Niemals eine re-
parierte Sicherung einsetzen.
FUNKTION
Sicherung "15" Diagnose OBD2
Sicherung "30" Anzeigegerät
Sicherung Hintergrundbeleuchtung Schalter
Sicherung "15" Bedienungen der Heizung
Sicherung Signal unter Schlüssel im Wagen
Sicherung Mikroschalter Winde
Sicherung "30" Deckenleuchte
Sicherung "15" Mikroschalter Tür und vorgerüstet für
Rückwärtskamera
Sicherung "15" A/C Set
Sicherung Encoder Kollektor und Verteiler Hydraulikbe-
wegungen
Sicherung "15" Funksteuerung
Sicherung "30" Autoradio (Batterie) 12 V
Sicherung "15" Schalter auf Führersitz
Sicherung "15" 2/3. Ausgang Auslegerspitze
Sicherung "15" Scheibenwischer vorne
Sicherung "15" Lichtablenkung
Sicherung "15" Gebläse
Sicherung Pilz-Taster
Sicherung "15" Not-Taster (Warnblinkanlage)
Sicherung "15" Steuerknüppel
Sicherung "15" Arbeitsscheinwerfer hinten Kabine
Sicherung "15" Scheibenwischer oben
Sicherung "15" Scheibenwischer hinten
Sicherung "15" Arbeitsscheinwerfer vorne Kabine
Sicherung "15" Diebstahlsicherung/Optional durchge-
hend
Sicherung "15" Standarddrehscheinwerfer
Sicherung Versorgung Wandler 3B6
Sicherung "15" Autoradio (unter Schlüssel) 12 V
Sicherung "30" Diagnose OBD2
Sicherung "30" Not-Taster (Warnblinkanlage)
Sicherung "15" Mischschaufel und Näherungsschalter
Kabinenzentrierung
Sicherung "15" Korb
Sicherung "15" pneumatischer Sitz
R33
R25
R27
R23
F58
F60
F62
F64
(10A) (10A) (10A)
(10A)
R22
F57
F59
F61
F63
12V / 24V
(3A)
(15A)
(15A)
(15 A)
R24
R26
F53
F54
F55
F56
(10A)
(10A)
(10A)
(10A)
R29
R31
F66
F68
F70
F72
(10A)
(5A)
(25A)
(7,5A)
F65
F67
F69
F71
(20A)
(20A)
(25A)
(25A)
24V
12V
R28
R30
