IT
D6 -
Controllare i bulloni di fissaggio
ralla e torretta
Sollevare il braccio e collocare il cuneo
di sicurezza sullo stelo del martinetto di
sollevamento (vedere: 1 - ISTRUZIONI
E NORME DI SICUREZZA: ISTRUZIONI
DI MANUTENZIONE DEL CARRELLO
ELEVATORE).
Posizionare il carrello su di una
superficie piana con il motore termico
spento, senza carico e sollecitazioni di
forze esterne.
Effettuare un controllo visivo del corretto
serraggio dei bulloni (D6) ralla e torretta
e in caso di anomalie serrare i bulloni
secondo i valori di coppia descritti :
Coppia di serraggio 346 Nm / 35.3 Kgm.
Per stringere i bulloni della ralla che la
fissano al telaio, occorre passare
tramite un foro al di sopra della torretta
"1" (D6).
Per stringere le viti che fissano la ralla alla
torretta occorre passare tramite un foro al
di sotto del telaio macchina
"2" (D6).
D6 -

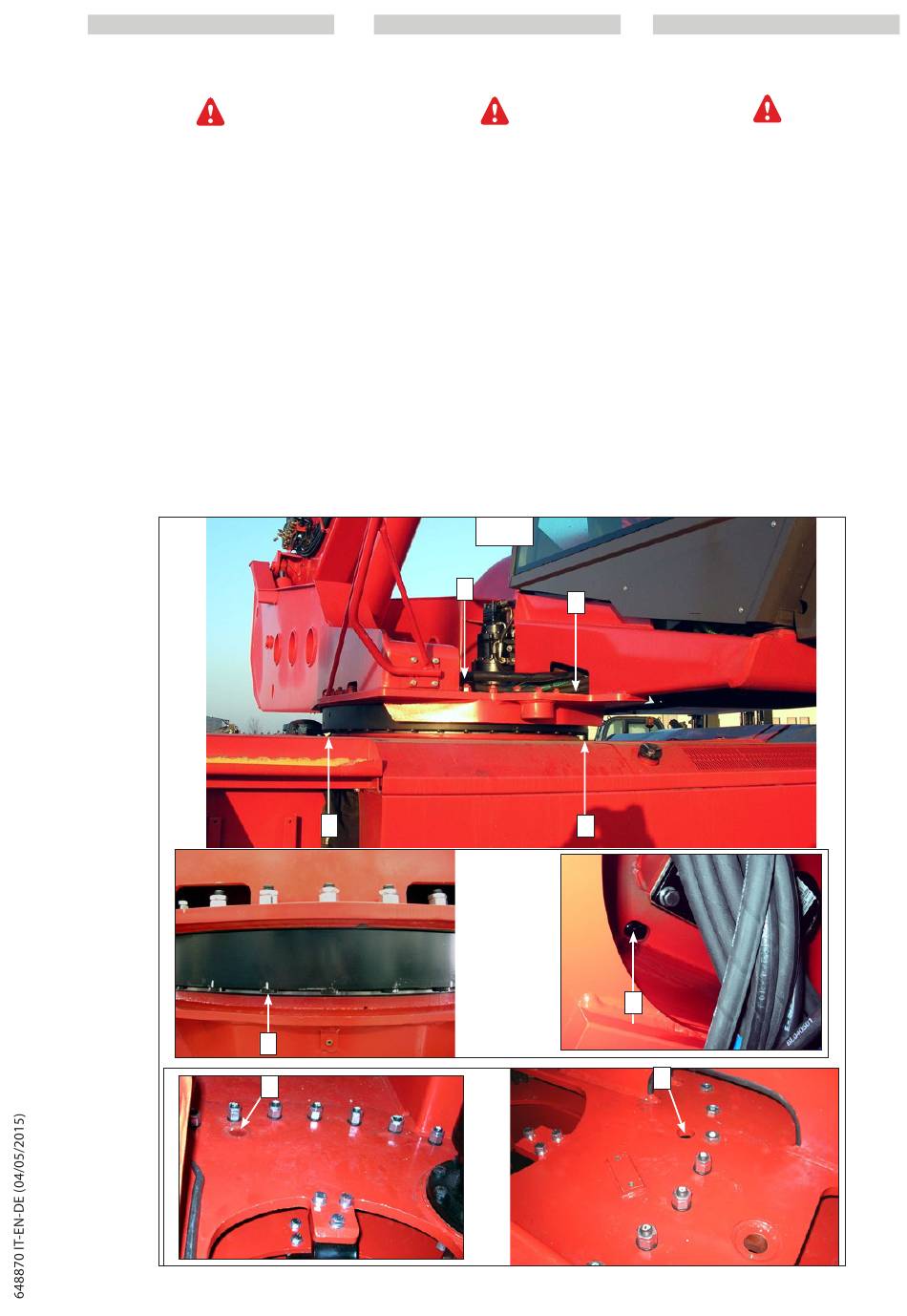

Check the bolts that fix the fifth
wheel coupling and turret
Raise the jib and place the jib safety wedge
on the rod of the lifting cylinder (see: 1 -
OPERATING AND SAFETY INSTRUCTIONS:
LIFT TRUCK MAINTENANCE INSTRUCTIONS).
Park the truck on a flat surface with the
thermal engine off, without a load or stress
from external sources.
Visually check to make sure that the bolts
are correctly torqued (Fig.D6 fifth wheel
coupling and Fig.D6 turret). If necessary,
tighten the bolts to the indicated torque
values:
Driving torque 346 Nm / 35.3 Kgm.
Pass through a hole above the turret to
tighten the bolts that fix the fifth wheel
coupling to the chassis (see fig.D9).
Pass through a hole under the chassis of
the machine to tighten the turret screws
(see fig.D6)
2
2
1
EN
D6
1
1
2
2
3-55
DE
D6 -
Die Befestigungsbolzen von
Drehscheibe und Turm prüfen
Ausleger anheben und Sicherheitskeil
auf die Stange des Hubzylinders legen
(siehe: 1 - SICHERHEITSHINWEISE UND
-VORSCHRIFTEN: WARTUNGSHINWEISE FÜR
DEN
TELESKOPLADER).
Den Teleskoplader auf einer ebenen
Den Stapler mit abgestelltem
Verbrennungsmotor, ohne Last und ohne
Einwirkung externer Kräfte auf einer ebenen
Fläche abstellen.
Eine Sichtkontrolle vornehmen, um das
korrekte Anziehen der Schraubbolzen (Abb.
D6 Drehscheibe und Abb.D9 Türm) zu prüfen
und bei Störungen die Schraubbolzen gemäß
der vorgeschriebenen Anzugsmomentwerte
anziehen: Anzugsmoment 346 Nm / 35.3 kgm.
Zum Anziehen der Schraubbolzen der
Drehscheibe, die sie am Fahrgestell
befestigen, ist durch das Loch über dem Turm
zu arbeiten (siehe Abb.D6).
Um die Schrauben des Turms anzuziehen,
ist durch das Loch unter dem Fahrgestell der
Maschine zu arbeiten (siehe Abb.D6)
