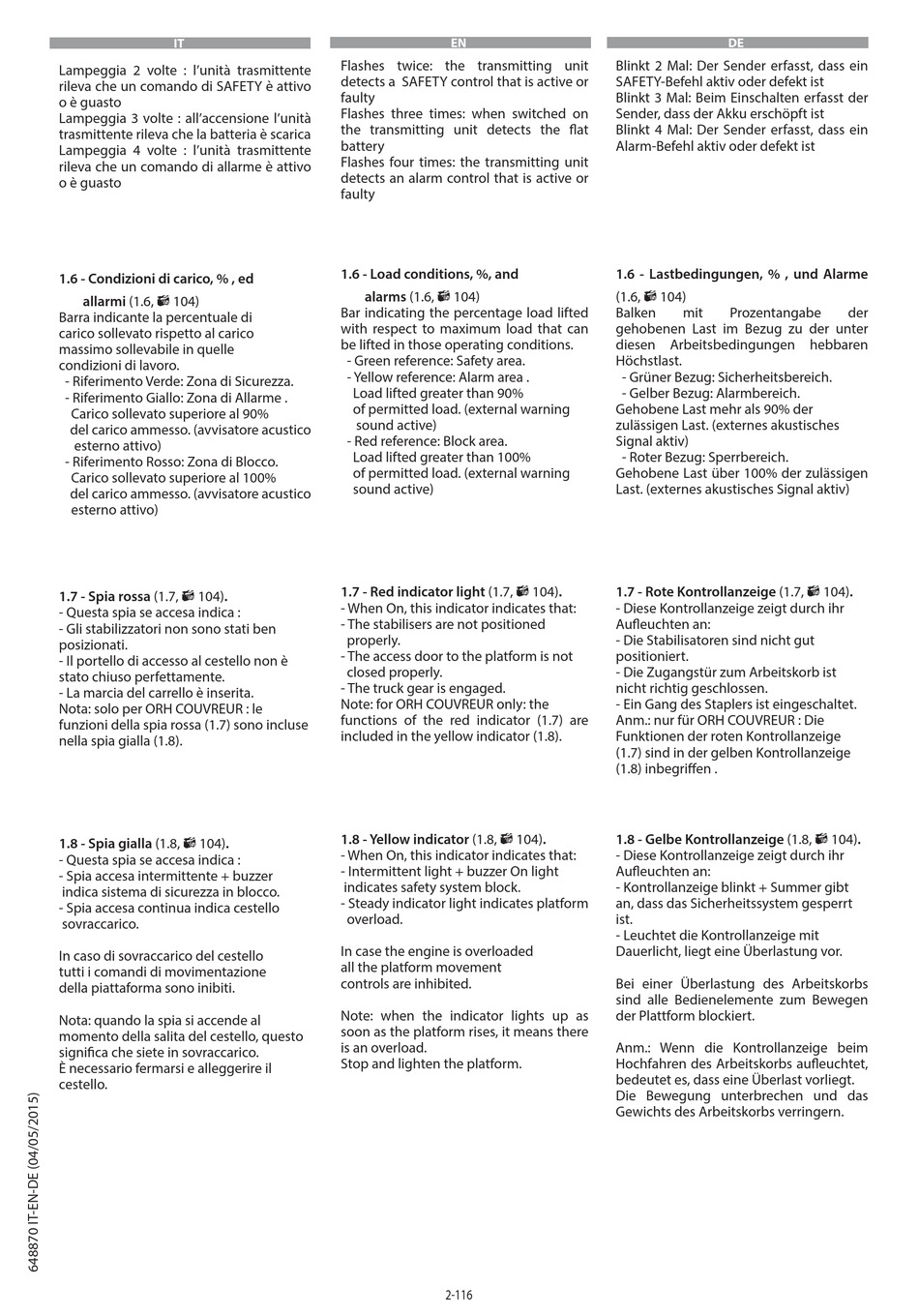

IT
Lampeggia 2 volte : l'unità trasmittente
rileva che un comando di SAFETY è attivo
o è guasto
Lampeggia 3 volte : all'accensione l'unità
trasmittente rileva che la batteria è scarica
Lampeggia 4 volte : l'unità trasmittente
rileva che un comando di allarme è attivo
o è guasto
1.6 - Condizioni di carico, % , ed
allarmi (1.6,
104)
Barra indicante la percentuale di
carico sollevato rispetto al carico
massimo sollevabile in quelle
condizioni di lavoro.
- Riferimento Verde: Zona di Sicurezza.
- Riferimento Giallo: Zona di Allarme .
Carico sollevato superiore al 90%
del carico ammesso. (avvisatore acustico
esterno attivo)
- Riferimento Rosso: Zona di Blocco.
Carico sollevato superiore al 100%
del carico ammesso. (avvisatore acustico
esterno attivo)
1.7 - Spia rossa (1.7,
104).
- Questa spia se accesa indica :
- Gli stabilizzatori non sono stati ben
posizionati.
- Il portello di accesso al cestello non è
stato chiuso perfettamente.
- La marcia del carrello è inserita.
Nota: solo per ORH COUVREUR : le
funzioni della spia rossa (1.7) sono incluse
nella spia gialla (1.8).
1.8 - Spia gialla (1.8,
104).
- Questa spia se accesa indica :
- Spia accesa intermittente + buzzer
indica sistema di sicurezza in blocco.
- Spia accesa continua indica cestello
sovraccarico.
In caso di sovraccarico del cestello
tutti i comandi di movimentazione
della piattaforma sono inibiti.
Nota: quando la spia si accende al
momento della salita del cestello, questo
significa che siete in sovraccarico.
È necessario fermarsi e alleggerire il
cestello.
EN
Flashes twice: the transmitting unit
detects a SAFETY control that is active or
faulty
Flashes three times: when switched on
the transmitting unit detects the flat
battery
Flashes four times: the transmitting unit
detects an alarm control that is active or
faulty
1.6 - Load conditions, %, and
alarms (1.6,
104)
Bar indicating the percentage load lifted
with respect to maximum load that can
be lifted in those operating conditions.
- Green reference: Safety area.
- Yellow reference: Alarm area .
Load lifted greater than 90%
of permitted load. (external warning
sound active)
- Red reference: Block area.
Load lifted greater than 100%
of permitted load. (external warning
sound active)
1.7 - Red indicator light (1.7,
- When On, this indicator indicates that:
- The stabilisers are not positioned
properly.
- The access door to the platform is not
closed properly.
- The truck gear is engaged.
Note: for ORH COUVREUR only: the
functions of the red indicator (1.7) are
included in the yellow indicator (1.8).
1.8 - Yellow indicator (1.8,
- When On, this indicator indicates that:
- Intermittent light + buzzer On light
indicates safety system block.
- Steady indicator light indicates platform
overload.
In case the engine is overloaded
all the platform movement
controls are inhibited.
Note: when the indicator lights up as
soon as the platform rises, it means there
is an overload.
Stop and lighten the platform.
2-116
Blinkt 2 Mal: Der Sender erfasst, dass ein
SAFETY-Befehl aktiv oder defekt ist
Blinkt 3 Mal: Beim Einschalten erfasst der
Sender, dass der Akku erschöpft ist
Blinkt 4 Mal: Der Sender erfasst, dass ein
Alarm-Befehl aktiv oder defekt ist
1.6 - Lastbedingungen, % , und Alarme
(1.6,
104)
Balken
mit
gehobenen Last im Bezug zu der unter
diesen Arbeitsbedingungen hebbaren
Höchstlast.
- Grüner Bezug: Sicherheitsbereich.
- Gelber Bezug: Alarmbereich.
Gehobene Last mehr als 90% der
zulässigen Last. (externes akustisches
Signal aktiv)
- Roter Bezug: Sperrbereich.
Gehobene Last über 100% der zulässigen
Last. (externes akustisches Signal aktiv)
1.7 - Rote Kontrollanzeige (1.7,
104).
- Diese Kontrollanzeige zeigt durch ihr
Aufleuchten an:
- Die Stabilisatoren sind nicht gut
positioniert.
- Die Zugangstür zum Arbeitskorb ist
nicht richtig geschlossen.
- Ein Gang des Staplers ist eingeschaltet.
Anm.: nur für ORH COUVREUR : Die
Funktionen der roten Kontrollanzeige
(1.7) sind in der gelben Kontrollanzeige
(1.8) inbegriffen .
1.8 - Gelbe Kontrollanzeige (1.8,
104).
- Diese Kontrollanzeige zeigt durch ihr
Aufleuchten an:
- Kontrollanzeige blinkt + Summer gibt
an, dass das Sicherheitssystem gesperrt
ist.
- Leuchtet die Kontrollanzeige mit
Dauerlicht, liegt eine Überlastung vor.
Bei einer Überlastung des Arbeitskorbs
sind alle Bedienelemente zum Bewegen
der Plattform blockiert.
Anm.: Wenn die Kontrollanzeige beim
Hochfahren des Arbeitskorbs aufleuchtet,
bedeutet es, dass eine Überlast vorliegt.
Die Bewegung unterbrechen und das
Gewichts des Arbeitskorbs verringern.
DE
Prozentangabe
der
104).
104).
