IT
C5 -
Controllare olio riduttore rotazione
Sollevare il braccio e collocare il cuneo
di sicurezza sullo stelo del martinetto di
sollevamento (vedere: 1 - ISTRUZIONI E NORME
DI SICUREZZA: ISTRUZIONI DI MANUTENZIONE
DEL CARRELLO ELEVATORE).
Posizionare il carrello, con torretta allineata,
su di una superficie piana, rientrare
e sollevare completamente il braccio
telescopico, per accedere meglio ai punti di
riempimento del riduttore rotazione (C5);
fermare il motore termico e attendere che
si raffreddi l'olio idraulico.
Controllare il livello olio riduttore 1 (C5).
Se necessita rabboccare con olio idraulico
((vedere "LUBRIFICANTI") dal tappo di
carico 2 (C5).
Il livello dell'olio è corretto quando affiora
dal foro di carico.
Infine riavvitare il tappo di rabbocco.
EN
C5 -
Swing reduction unit oil control
Raise the jib and place the jib safety wedge on
the rod of the lifting cylinder (see: 1 - OPERATING
AND SAFETY INSTRUCTIONS: LIFT TRUCK
MAINTENANCE INSTRUCTIONS).
Check the rotation gear oil Position the
truck with the turret aligned, on a flat
surface, retract and raise the telescopic
boom completely, for better access to the
rotation gear filler points (C5); stop the I.C.
engine and wait for the hydraulic oil to cool
down.
Check the gear oil level 1 (C5). If necessary,
top up with hydraulic oil (see "LUBRICANTL"
chart) through the filler plug 2 (C5). The oil
level is correct when it flows out through
the filler hole.
Refit the topping up plug.

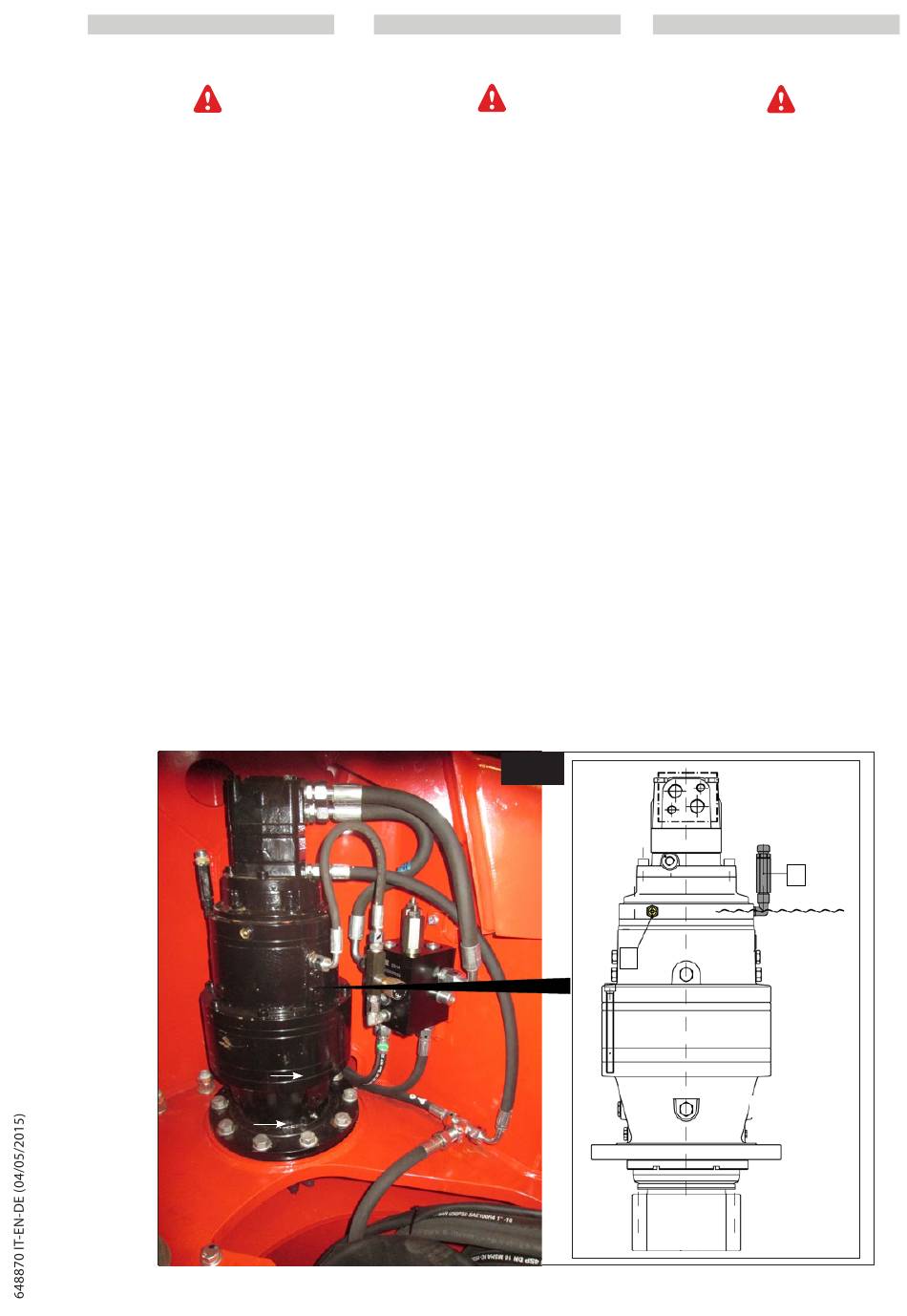

C5
3-37
DE
C5 -
Kontrolle des Öls im
Rotationsgetriebe
Ausleger anheben und Sicherheitskeil
auf die Stange des Hubzylinders legen
(siehe: 1 - SICHERHEITSHINWEISE UND
-VORSCHRIFTEN: WARTUNGSHINWEISE FÜR
DEN TELESKOPLADER).
Den Stapler mit gefluchtetem Turm auf einer
ebenen Fläche abstellen, wieder einsteigen
und den Ausleger einfahren und ganz heben,
um besseren Zugriff zu den Einfüllstellen
des Drehgetriebes zu erhalten (Abb.C5); den
Verbrennungsmotor abstellen und abwarten,
dass das Hydrauliköl abkühlt.
Den Stand des Getriebeöls prüfen 1 (Abb.
C5). Falls erforderlich, mit Hydrauliköl (vgl.
"TABELLE DER FÜLLMENGEN") durch den
Einfüllstopfen einfüllen 2 (Abb.C5). Der
Ölstand ist richtig, wenn das Öl bis zum
Einfüllloch steht.
Danach
den
Einfüllstopfen
anschrauben.
2
1
wieder
