8.7 Analogausgang AMON

Der Servopositionierregler DIS-2 besitzt einen analogen Ausgang für die Ausgabe und die Anzeige von
internen Regelgrößen, die mit einem externen Oszilloskop dargestellt werden können. Die Ausgangs-
spannung liegt im Bereich von 0 V bis +10 V. Die Auflösung beträgt 8 Bit.

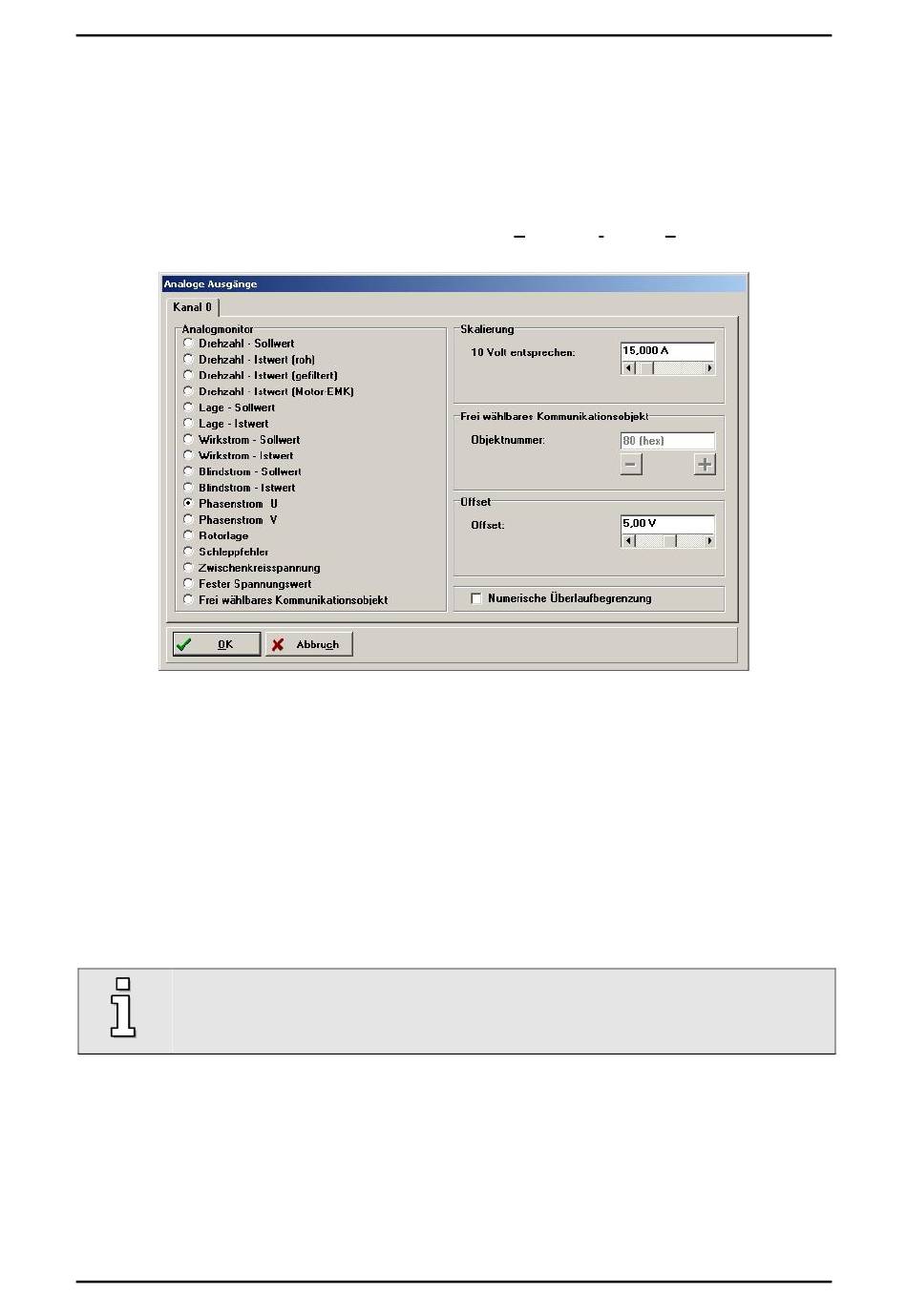

Um den Analogmonitor zu konfigurieren, ist der Menüpunkt Parameter/IOs/Analoge Ausgänge zu
wählen.
Hier steht eine Reihe von Werten zur Verfügung. Wählen Sie die entsprechende Größe, die über den
Analogmonitor ausgegeben werden soll.
Die Skalierung stellen Sie bitte im Feld Skalierung ein. Die Einheiten werden beim Wechsel der anzu-
zeigenden Größe automatisch angepasst.
Im Feld Offset können Sie eine Offsetspannung einstellen um z.B. positive und negative Werte dar-
stellen zu können.
Ist die Box Numerische Überlaufbegrenzung angeklickt, werden rechnerische Werte, die über +10
und unter 0 V liegen, auf diese Grenzen beschränkt. Bei einer nicht aktivierten Box werden Überschrei-
tungen des +10V-Wertes als Spannungen ab 0V dargestellt, und umgekehrt.
Die Option Frei wählbares Kommunikationsobjekt ist für Sonderapplikationen reserviert.
Es können auch andere interne Größen des Reglers zu Analysezwecken ausgegeben
und überprüft werden.
