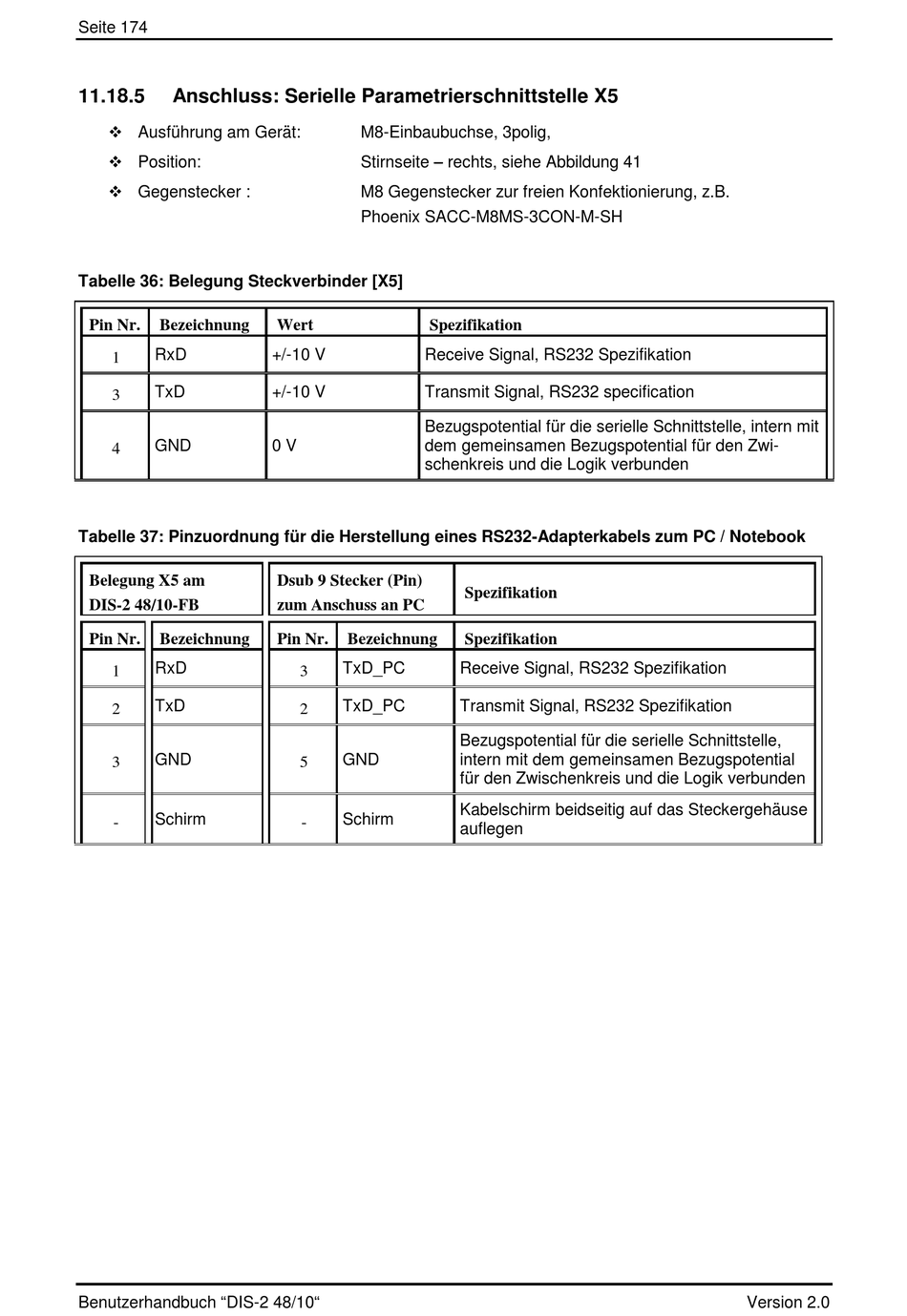

Seite 174
11.18.5

Anschluss: Serielle Parametrierschnittstelle X5

 Ausführung am Gerät:
 Position:
 Gegenstecker :

Tabelle 36: Belegung Steckverbinder [X5]

Pin Nr. Bezeichnung
RxD
1
TxD
3
GND
4
Tabelle 37: Pinzuordnung für die Herstellung eines RS232-Adapterkabels zum PC / Notebook
Belegung X5 am
DIS-2 48/10-FB
Pin Nr. Bezeichnung
RxD
1
TxD
2
GND
3
Schirm
-
Benutzerhandbuch "DIS-2 48/10"
M8-Einbaubuchse, 3polig,
Stirnseite – rechts, siehe Abbildung 41
M8 Gegenstecker zur freien Konfektionierung, z.B.
Phoenix SACC-M8MS-3CON-M-SH
Wert Spezifikation
+/-10 V Receive Signal, RS232 Spezifikation
+/-10 V Transmit Signal, RS232 specification
Bezugspotential für die serielle Schnittstelle, intern mit
0 V dem gemeinsamen Bezugspotential für den Zwi-
schenkreis und die Logik verbunden
Dsub 9 Stecker (Pin)
zum Anschuss an PC
Pin Nr. Bezeichnung
TxD_PC
3
TxD_PC
2
GND
5
Schirm
-
Spezifikation
Spezifikation
Receive Signal, RS232 Spezifikation
Transmit Signal, RS232 Spezifikation
Bezugspotential für die serielle Schnittstelle,
intern mit dem gemeinsamen Bezugspotential
für den Zwischenkreis und die Logik verbunden
Kabelschirm beidseitig auf das Steckergehäuse
auflegen
Version 2.0
