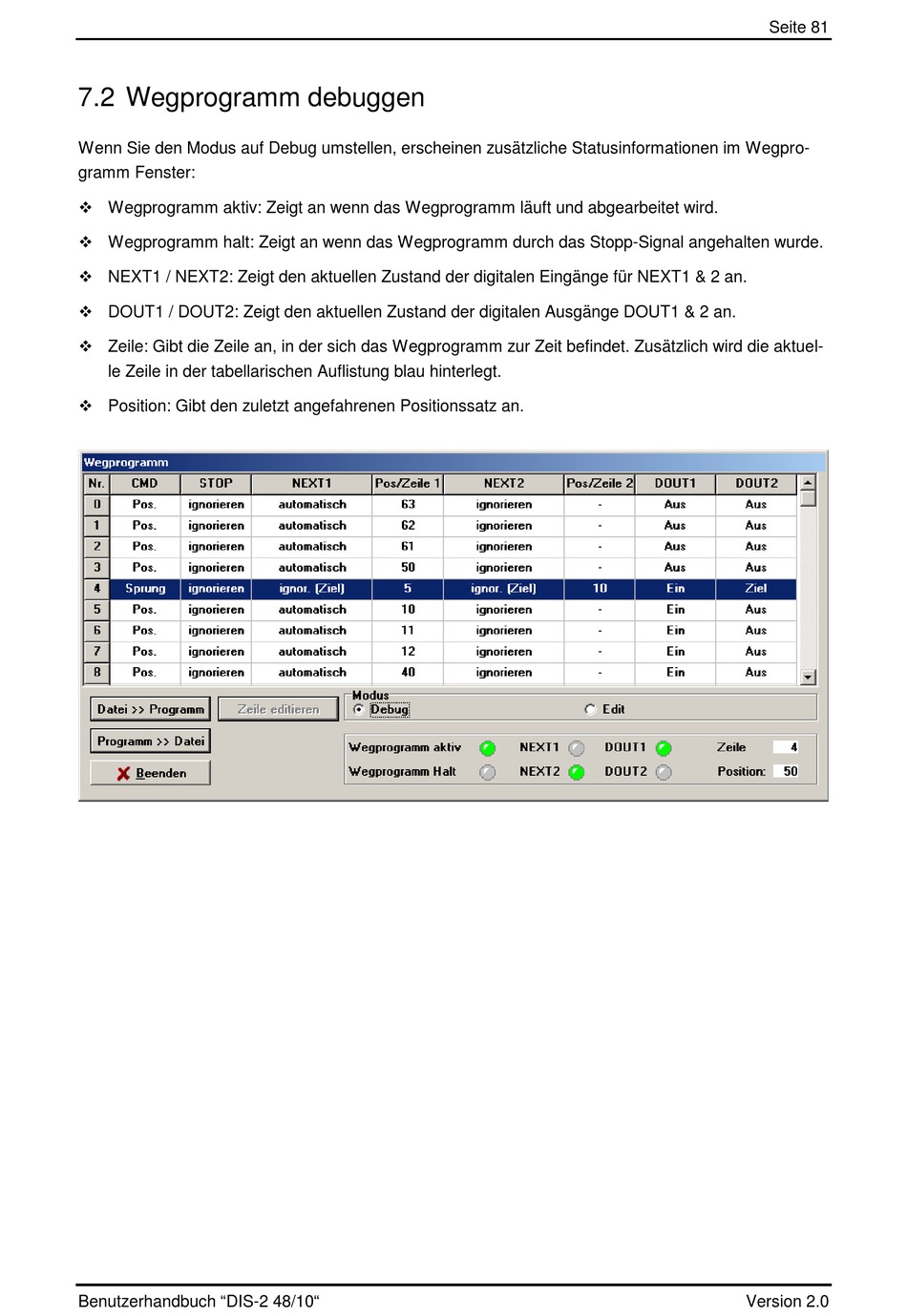

7.2 Wegprogramm debuggen

Wenn Sie den Modus auf Debug umstellen, erscheinen zusätzliche Statusinformationen im Wegpro-
gramm Fenster:
 Wegprogramm aktiv: Zeigt an wenn das Wegprogramm läuft und abgearbeitet wird.
 Wegprogramm halt: Zeigt an wenn das Wegprogramm durch das Stopp-Signal angehalten wurde.
 NEXT1 / NEXT2: Zeigt den aktuellen Zustand der digitalen Eingänge für NEXT1 & 2 an.
 DOUT1 / DOUT2: Zeigt den aktuellen Zustand der digitalen Ausgänge DOUT1 & 2 an.
 Zeile: Gibt die Zeile an, in der sich das Wegprogramm zur Zeit befindet. Zusätzlich wird die aktuel-
le Zeile in der tabellarischen Auflistung blau hinterlegt.
 Position: Gibt den zuletzt angefahrenen Positionssatz an.
