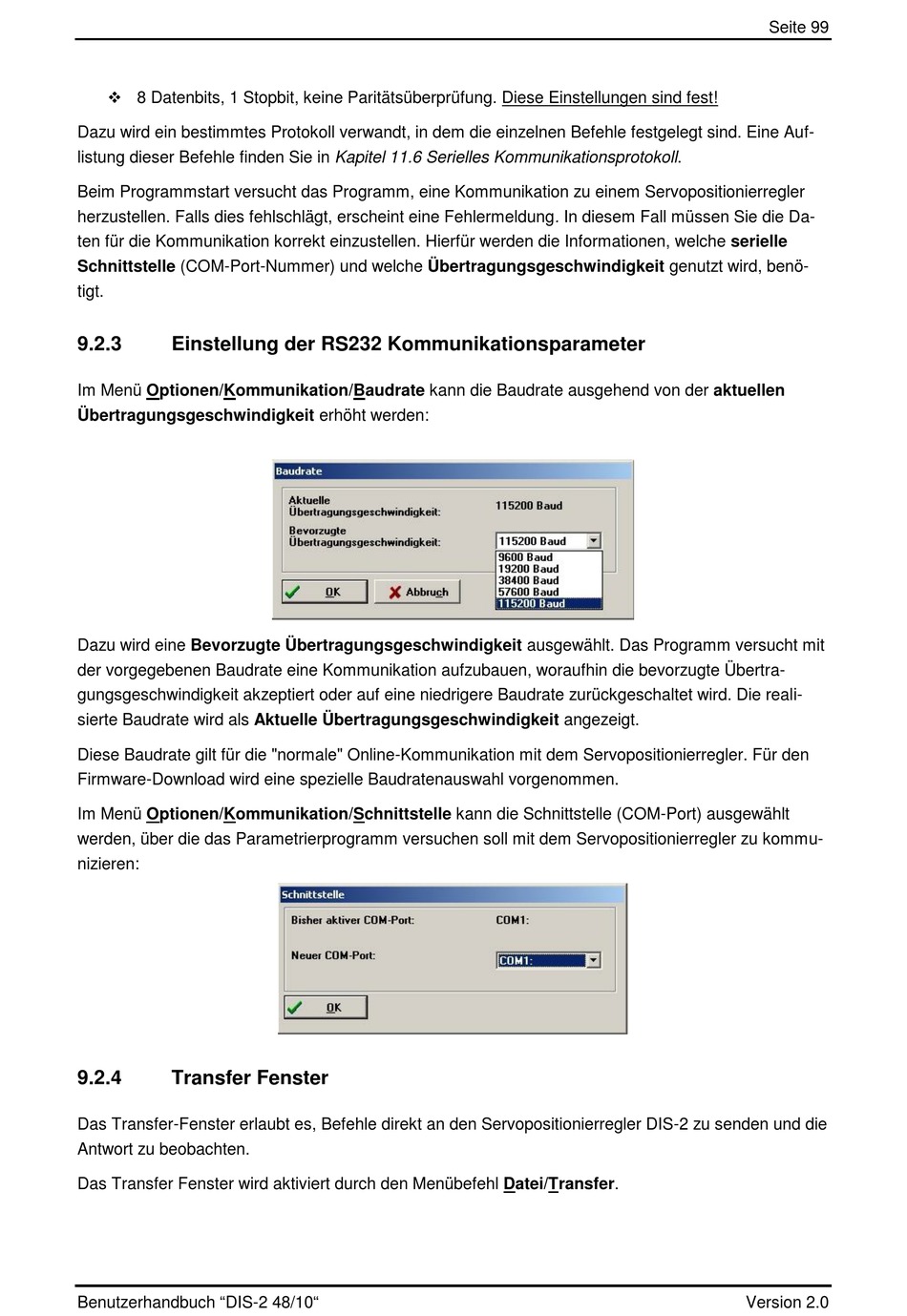

 8 Datenbits, 1 Stopbit, keine Paritätsüberprüfung. Diese Einstellungen sind fest!
Dazu wird ein bestimmtes Protokoll verwandt, in dem die einzelnen Befehle festgelegt sind. Eine Auf-
listung dieser Befehle finden Sie in Kapitel 11.6 Serielles Kommunikationsprotokoll.
Beim Programmstart versucht das Programm, eine Kommunikation zu einem Servopositionierregler
herzustellen. Falls dies fehlschlägt, erscheint eine Fehlermeldung. In diesem Fall müssen Sie die Da-
ten für die Kommunikation korrekt einzustellen. Hierfür werden die Informationen, welche serielle
Schnittstelle (COM-Port-Nummer) und welche Übertragungsgeschwindigkeit genutzt wird, benö-
tigt.
9.2.3

Einstellung der RS232 Kommunikationsparameter

Im Menü Optionen/Kommunikation/Baudrate kann die Baudrate ausgehend von der aktuellen
Übertragungsgeschwindigkeit erhöht werden:
Dazu wird eine Bevorzugte Übertragungsgeschwindigkeit ausgewählt. Das Programm versucht mit
der vorgegebenen Baudrate eine Kommunikation aufzubauen, woraufhin die bevorzugte Übertra-
gungsgeschwindigkeit akzeptiert oder auf eine niedrigere Baudrate zurückgeschaltet wird. Die reali-
sierte Baudrate wird als Aktuelle Übertragungsgeschwindigkeit angezeigt.
Diese Baudrate gilt für die "normale" Online-Kommunikation mit dem Servopositionierregler. Für den
Firmware-Download wird eine spezielle Baudratenauswahl vorgenommen.
Im Menü Optionen/Kommunikation/Schnittstelle kann die Schnittstelle (COM-Port) ausgewählt
werden, über die das Parametrierprogramm versuchen soll mit dem Servopositionierregler zu kommu-
nizieren:
9.2.4

Transfer Fenster

Das Transfer-Fenster erlaubt es, Befehle direkt an den Servopositionierregler DIS-2 zu senden und die
Antwort zu beobachten.
Das Transfer Fenster wird aktiviert durch den Menübefehl Datei/Transfer.
