CAN-Bus
AIN0, AIN1
DIN0..DIN9
DOUT0...2
Cable Shield
Supply and IO cable - shielded

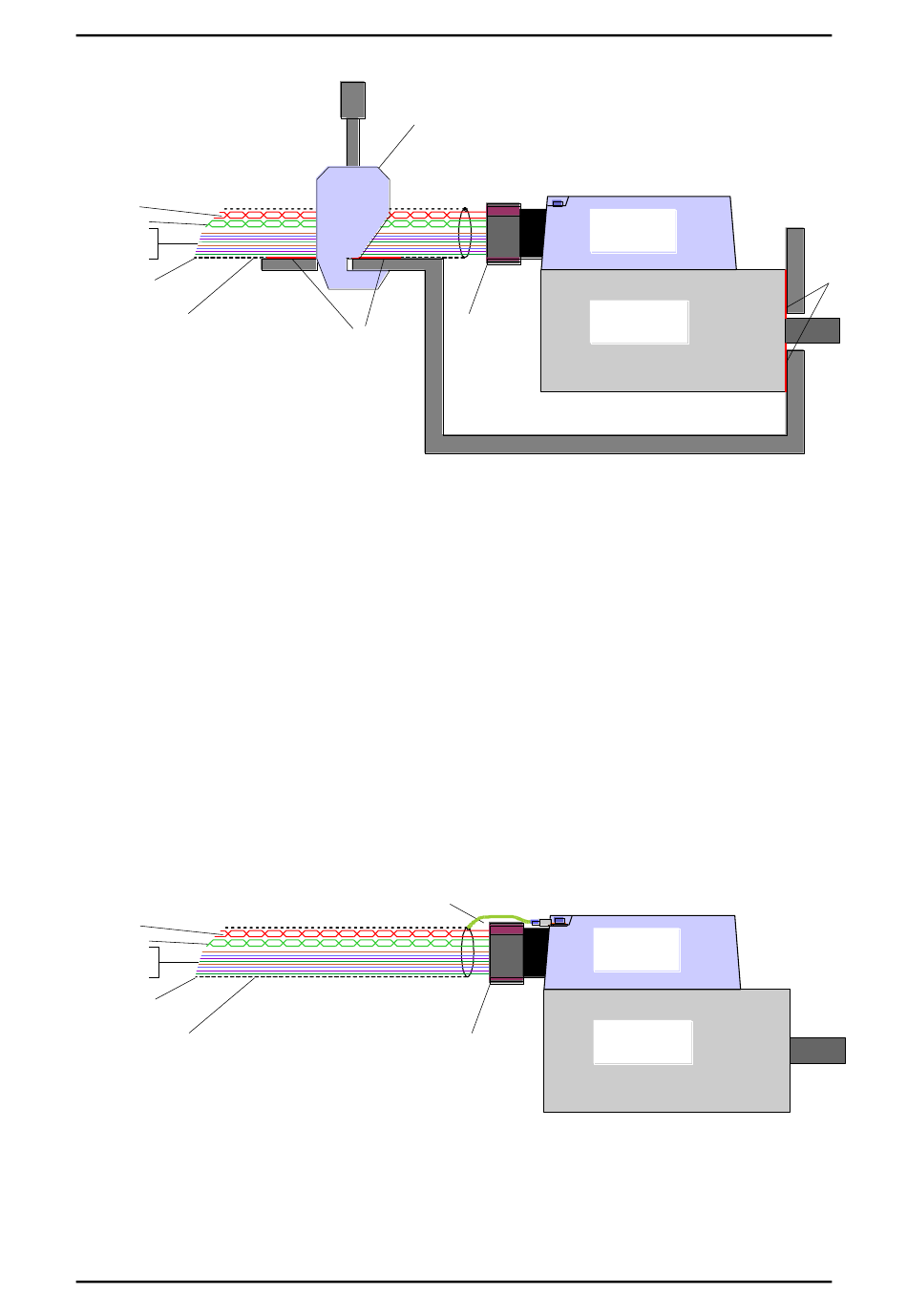

Abbildung 45: Anschluss DIS-2 an das Netzteil, Schirmauflage am Chassis

Wenn möglich, legen Sie bitte den Kabelschirm mit auf das Maschinenteil, auf dem der Servopositio-
nierregler DIS-2 montiert ist, wie in Abbildung 45 dargestellt. Der Kabelmantel wird nur im Bereich der
schirmklemme vom Kabel entfernt, anschließend wird der offene Kabelschirm mittels einer schirm-
klemme auf das Maschinenteil gedrückt. Die Auswahl der Schirmklemme richtet sich nach der gege-
benen mechanischen Konstruktion. Die vorgeschlagene Schirmklemme Phoenix SK 20 D ist für ma-
ximal 2 mm Blechstärke ausgelegt. Es muss eine gut leitfähige und flächige Verbindung vom Motor
zum Maschinenteil und vom Maschinenteil zum Kabelschirm hergestellt werden.
Sollte diese Art der Schirmauflage aus konstruktiven Gründen nicht machbar sein, so können Sie den
Kabelschirm notfalls auch mit einem geeigneten Kabelschuh unter der Befestigungsschraube des
DIS-2 auflegen, wie Abbildung 46 nachfolgend zeigt.
CAN-Bus
AIN0, AIN1
DIN0..DIN9
DOUT0...2
Cable Shield
Supply and IO cable - shielded
Abbildung 46: Anschluss DIS-2 an das Netzteil, Schirmauflage über Kabel
Benutzerhandbuch "DIS-2 48/10"
cage clamp, presses cable shield
to conductive chassis, e.g. Phoenix SK 20
X1
Electrical
conductive
connection
Mounting chassis / sheet metal
Connection of cable shield to DIS-2 48/10 with FAST-ON
(PE cable approx. 40 mm length)
X1
Seite 185
DIS-2
Motor
DIS-2
Motor
Version 2.0
Electrical
conductive
connection
