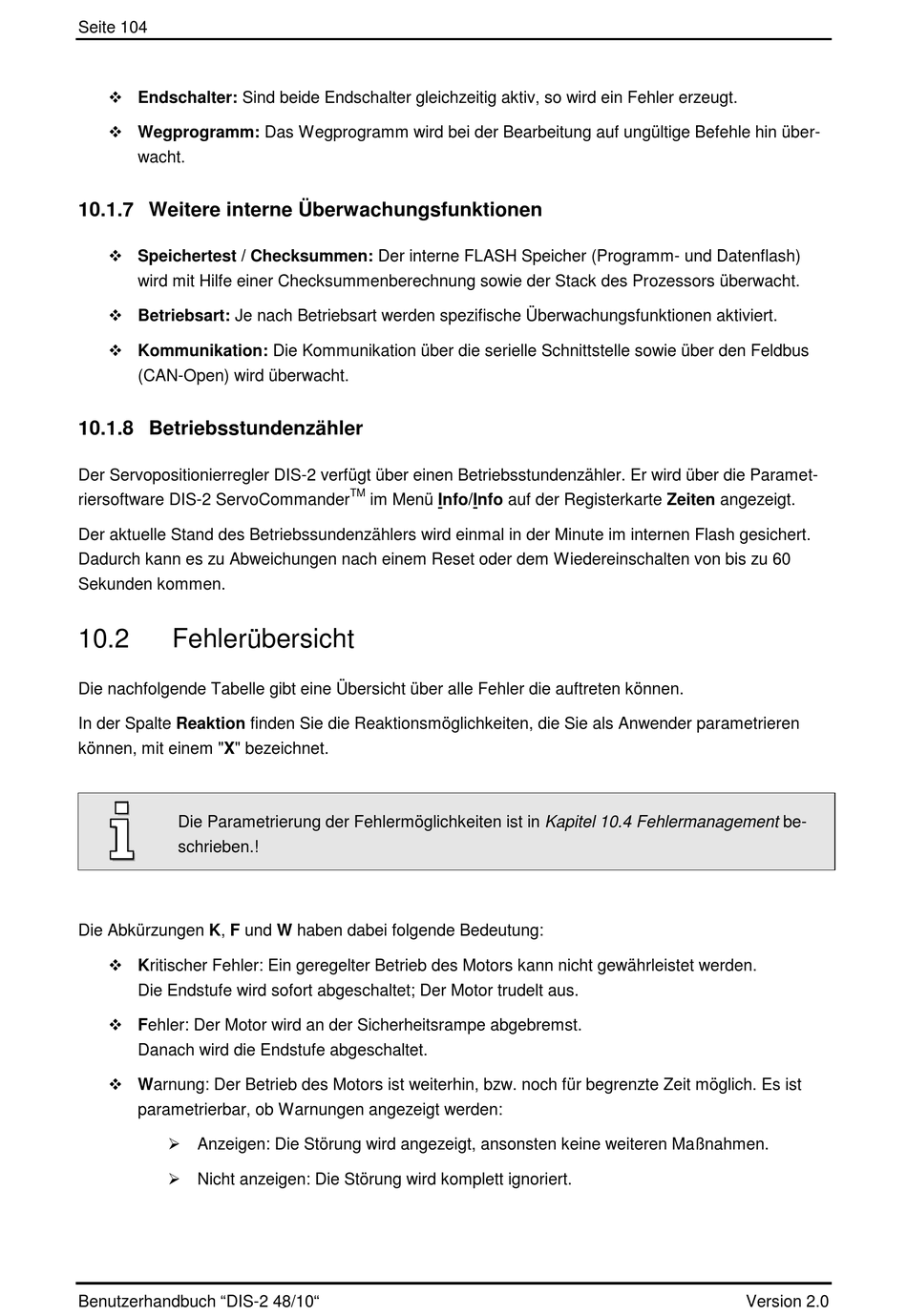

Weitere Interne Überwachungsfunktionen; Betriebsstundenzähler; Fehlerübersicht - Metronix DIS-2 48/10 Benutzerhandbuch

Seite 104
 Endschalter: Sind beide Endschalter gleichzeitig aktiv, so wird ein Fehler erzeugt.
 Wegprogramm: Das Wegprogramm wird bei der Bearbeitung auf ungültige Befehle hin über-
wacht.
10.1.7 Weitere interne Überwachungsfunktionen
 Speichertest / Checksummen: Der interne FLASH Speicher (Programm- und Datenflash)
wird mit Hilfe einer Checksummenberechnung sowie der Stack des Prozessors überwacht.
 Betriebsart: Je nach Betriebsart werden spezifische Überwachungsfunktionen aktiviert.
 Kommunikation: Die Kommunikation über die serielle Schnittstelle sowie über den Feldbus
(CAN-Open) wird überwacht.
10.1.8 Betriebsstundenzähler
Der Servopositionierregler DIS-2 verfügt über einen Betriebsstundenzähler. Er wird über die Paramet-
riersoftware DIS-2 ServoCommander
Der aktuelle Stand des Betriebssundenzählers wird einmal in der Minute im internen Flash gesichert.
Dadurch kann es zu Abweichungen nach einem Reset oder dem Wiedereinschalten von bis zu 60
Sekunden kommen.
10.2 Fehlerübersicht
Die nachfolgende Tabelle gibt eine Übersicht über alle Fehler die auftreten können.
In der Spalte Reaktion finden Sie die Reaktionsmöglichkeiten, die Sie als Anwender parametrieren
können, mit einem "X" bezeichnet.
Die Parametrierung der Fehlermöglichkeiten ist in Kapitel 10.4 Fehlermanagement be-
schrieben.!
Die Abkürzungen K, F und W haben dabei folgende Bedeutung:
 Kritischer Fehler: Ein geregelter Betrieb des Motors kann nicht gewährleistet werden.
Die Endstufe wird sofort abgeschaltet; Der Motor trudelt aus.
 Fehler: Der Motor wird an der Sicherheitsrampe abgebremst.
Danach wird die Endstufe abgeschaltet.
 Warnung: Der Betrieb des Motors ist weiterhin, bzw. noch für begrenzte Zeit möglich. Es ist
parametrierbar, ob Warnungen angezeigt werden:
 Anzeigen: Die Störung wird angezeigt, ansonsten keine weiteren Maßnahmen.
 Nicht anzeigen: Die Störung wird komplett ignoriert.
Benutzerhandbuch "DIS-2 48/10"
TM
im Menü Info/Info auf der Registerkarte Zeiten angezeigt.
Version 2.0
