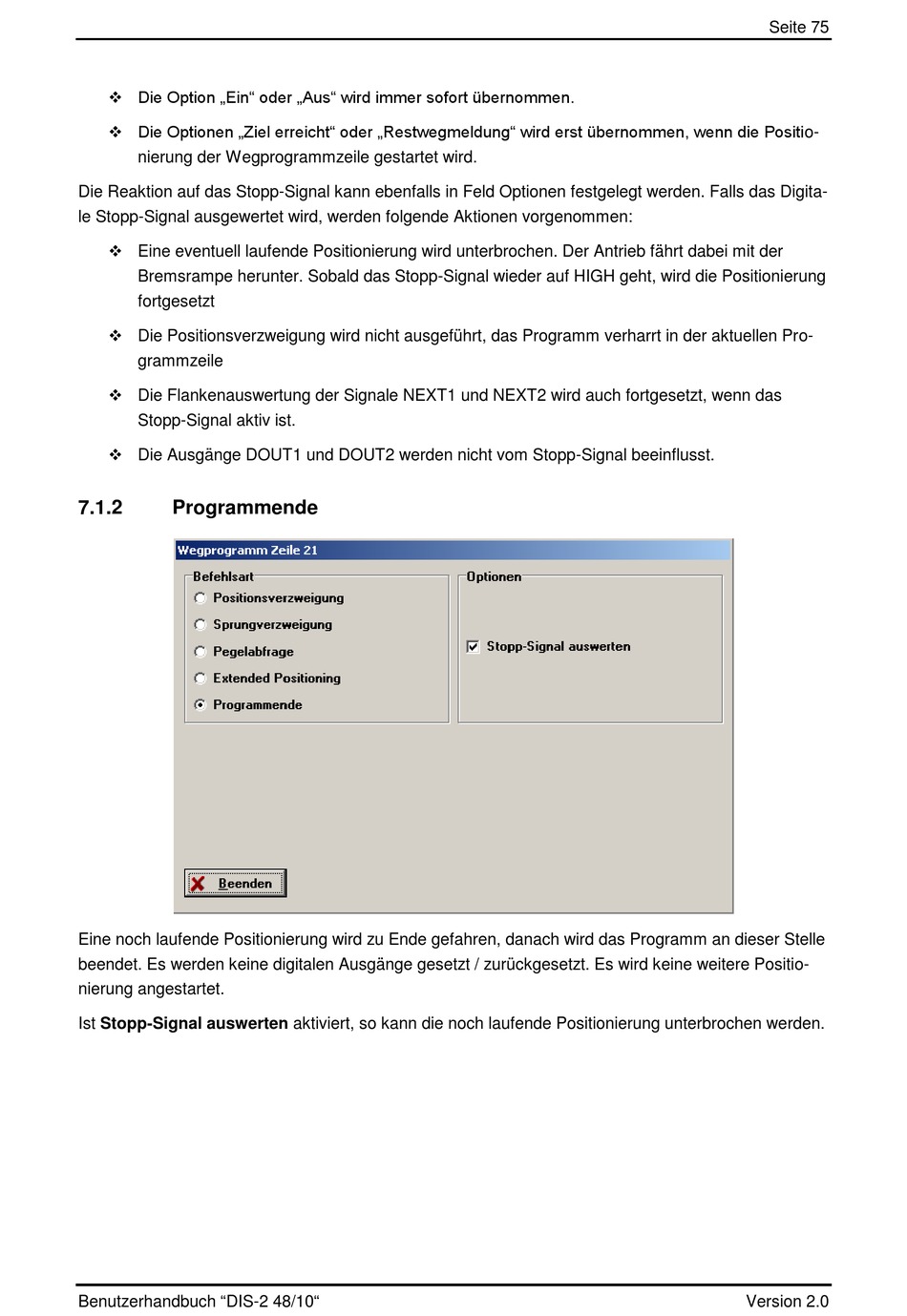

Programmende - Metronix DIS-2 48/10 Benutzerhandbuch

 Die Option „Ein" oder „Aus" wird immer sofort übernommen.
 Die Optionen „Ziel erreicht" oder „Restwegmeldung" wird erst übernommen, wenn die Positio-
nierung der Wegprogrammzeile gestartet wird.
Die Reaktion auf das Stopp-Signal kann ebenfalls in Feld Optionen festgelegt werden. Falls das Digita-
le Stopp-Signal ausgewertet wird, werden folgende Aktionen vorgenommen:
 Eine eventuell laufende Positionierung wird unterbrochen. Der Antrieb fährt dabei mit der
Bremsrampe herunter. Sobald das Stopp-Signal wieder auf HIGH geht, wird die Positionierung
fortgesetzt
 Die Positionsverzweigung wird nicht ausgeführt, das Programm verharrt in der aktuellen Pro-
grammzeile
 Die Flankenauswertung der Signale NEXT1 und NEXT2 wird auch fortgesetzt, wenn das
Stopp-Signal aktiv ist.
 Die Ausgänge DOUT1 und DOUT2 werden nicht vom Stopp-Signal beeinflusst.
7.1.2

Programmende

Eine noch laufende Positionierung wird zu Ende gefahren, danach wird das Programm an dieser Stelle
beendet. Es werden keine digitalen Ausgänge gesetzt / zurückgesetzt. Es wird keine weitere Positio-
nierung angestartet.
Ist Stopp-Signal auswerten aktiviert, so kann die noch laufende Positionierung unterbrochen werden.
