Wenn ein Motor mit analogen Hallsensoren für die Kommutierung verwendt wird, kann ein automati-
sche Abgleich der Gebersignale über die Taste Automatische Geberoptimierung gestartet werden.
Der DIS-2 ermittelt dann die optimalen Offset-Werte sowie die Amplitudenwerte der SIN- und COS-
Spursignale und speichert diese. Die Toleranzen der Geber, aber auch der Geberauswertung im DIS-2
werden so reduziert. Dies führt zu einer Verbesserung des Rundlaufs.
Vorsicht! Auch während diesem Abgleich setzt sich die Welle für ca. 60 Sekunden
selbsttätig in Bewegung.
Die Einstellung der Rückführung über die Motor-EMK kann sich positiv auf den Rundlauf des Motors
bei Gebern mit schlechter Auflösung (z.B. Hallgeber Six Step) oder geringer Genauigkeit auswirken.
Die Rückführung über die Motor-EMK erfordert aber zunächst die Eingabe weiterer elektrischer Kenn-
werte des Motors im Menü Optionen/Geräteparameter/Motordaten, siehe Kapitel 4.3.2 Motordaten.
Vorsicht bei Aktivierung der Rückführung über die Motor-EMK !
Die tatsächliche Drehzahl des Motors kann signifikant vom Sollwert abweichen, wenn die
Funktion und die Motordaten nicht korrekt parametriert wurden. Auch die Toleranzen der
Magnete und Wicklungen der Motoren in der Serie wirken sich auf das Ergebnis aus.
Ein guter Kompromiss im Rundlauf bei gleichzeitig guter stationärer Genauigkeit ergibt
sich, wenn nur der P-Anteil des Drehzahlreglers auf das EMK-Modell geschaltet wird.

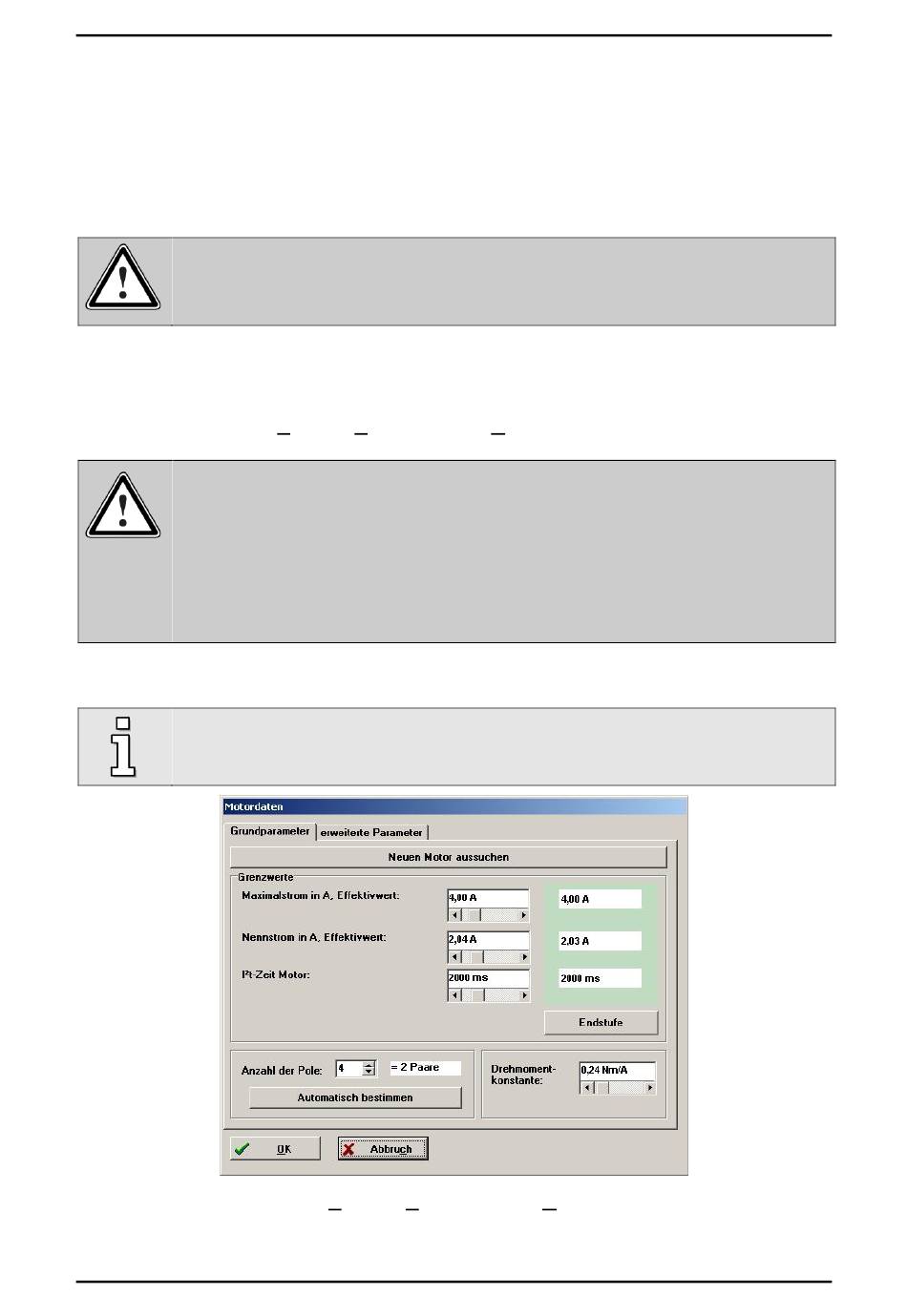

4.3.2

Motordaten

Dieses Menü muss durchlaufen werden, wenn der Motor nicht anhand der Liste identifi-
ziert werden konnte.
Diese Funktion ist über das Menü Optionen/Geräteparameter/Motordaten zugänglich. Im diesem
Menü können der Maximal- und der Nennstrom des verwendeten Motors eingetragen werden. Geben
Sie die Daten anhand des Typenschildes ein. Die Drehmomentkonstante können Sie sich durch den
