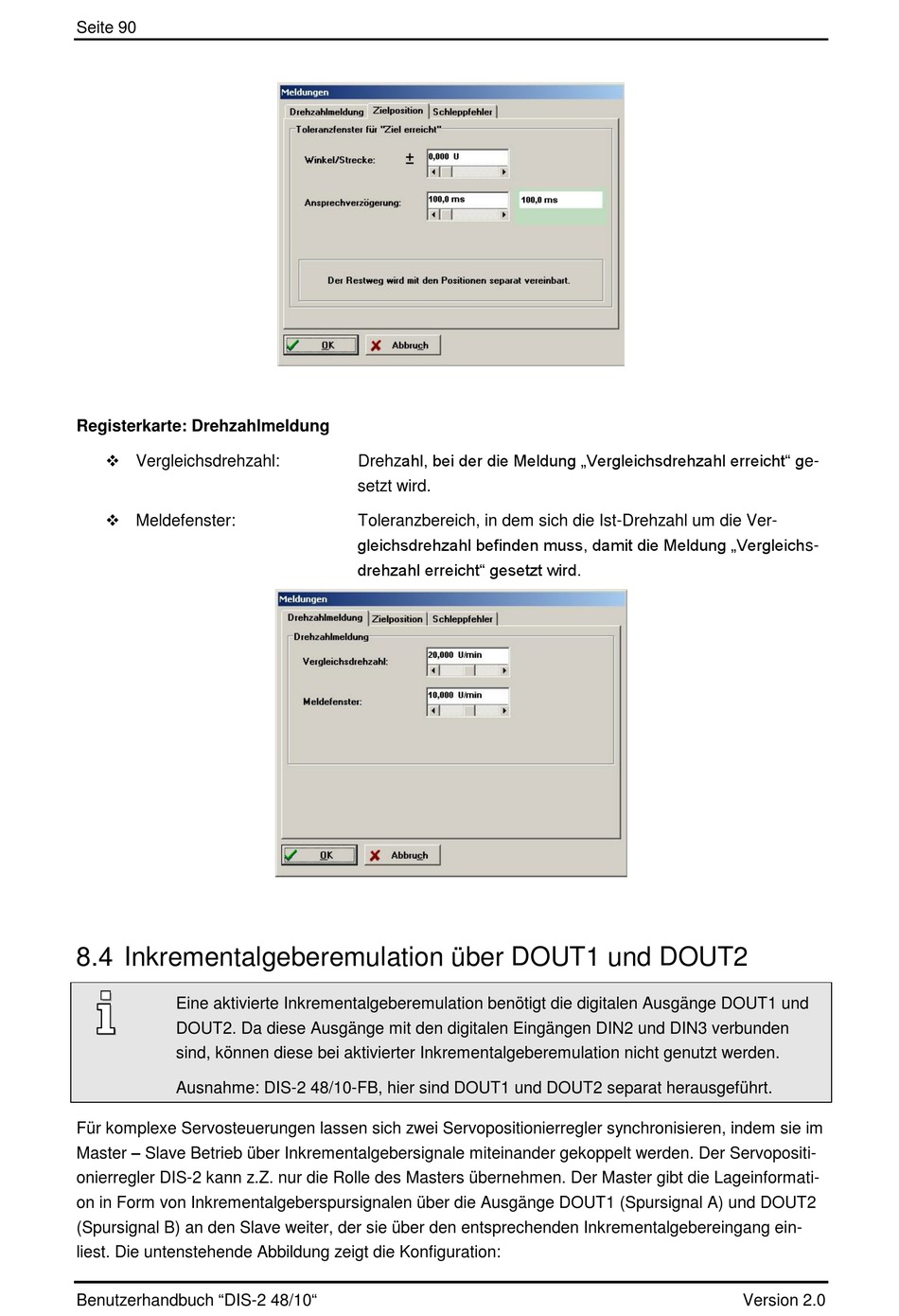

Seite 90
Registerkarte: Drehzahlmeldung
 Vergleichsdrehzahl:
 Meldefenster:
8.4 Inkrementalgeberemulation über DOUT1 und DOUT2
Eine aktivierte Inkrementalgeberemulation benötigt die digitalen Ausgänge DOUT1 und
DOUT2. Da diese Ausgänge mit den digitalen Eingängen DIN2 und DIN3 verbunden
sind, können diese bei aktivierter Inkrementalgeberemulation nicht genutzt werden.
Ausnahme: DIS-2 48/10-FB, hier sind DOUT1 und DOUT2 separat herausgeführt.
Für komplexe Servosteuerungen lassen sich zwei Servopositionierregler synchronisieren, indem sie im
Master – Slave Betrieb über Inkrementalgebersignale miteinander gekoppelt werden. Der Servopositi-
onierregler DIS-2 kann z.Z. nur die Rolle des Masters übernehmen. Der Master gibt die Lageinformati-
on in Form von Inkrementalgeberspursignalen über die Ausgänge DOUT1 (Spursignal A) und DOUT2
(Spursignal B) an den Slave weiter, der sie über den entsprechenden Inkrementalgebereingang ein-
liest. Die untenstehende Abbildung zeigt die Konfiguration:
Benutzerhandbuch "DIS-2 48/10"
Drehzahl, bei der die Meldung „Vergleichsdrehzahl erreicht" ge-
setzt wird.
Toleranzbereich, in dem sich die Ist-Drehzahl um die Ver-
gleichsdrehzahl befinden muss, damit die Meldung „Vergleichs-
drehzahl erreicht" gesetzt wird.
Version 2.0
