Hier können Sie einen 'Umrechnungsfaktor' zwischen der Eingangsspannung und dem Momenten-
oder Drehzahlsollwert angeben.
Im Feld Offset können Sie eine Spannung einstellen, die automatisch auf die am Analogeingang ge-
messene Spannung aufaddiert wird. Dies kann beispielsweise genutzt werden, um den Offset auf der
analogen Steuerspannung einer Steuerung und den Offset des Analogeingangs im Regler zu kompen-
sieren. Dadurch wird das Problem gelöst, dass bei einer extern vorgegebenen Spannung von 0 Volt
noch immer ein sehr kleiner Sollwert erzeugt wird.
Eine weitere Anwendung ist die Möglichkeit, bei einer Eingangsspannung von 0..10V positive und ne-
gative Sollwerte vorgeben zu können.
Die Funktion „sichere Null" begrenzt den ermittelten Sollwert auf Null, wenn er sich innerhalb der in
diesem Feld angegebenen Spannung liegt. Dadurch kann man erreichen, dass der Antrieb bei analo-
ger Sollwertvorgabe von 0 V über lange Zeit exakt stehen leibt und nicht langsam wegdriftet.
In Applikationen mit Lageregelung (intern oder über die externe Steuerung) darf die
Funktion „sichere Null" nicht aktiviert werden, da sie regeltechnisch wie ein Totbereich
bzw. eine „Lose" in der Regelstrecke wirkt – siehe Abbildung 27. Dies führt im Betrieb zu
einer Verschlechterung der Stabilität im Regelkreis.
In diesem Menü gibt es getrennte Registerkarten für die beiden Analogeingänge, so dass Sie in der
Lage sind, diese unabhängig voneinander zu Skalieren.
Benutzerhandbuch "DIS-2 48/10"
Sollwert
Spannung
sichere
Null

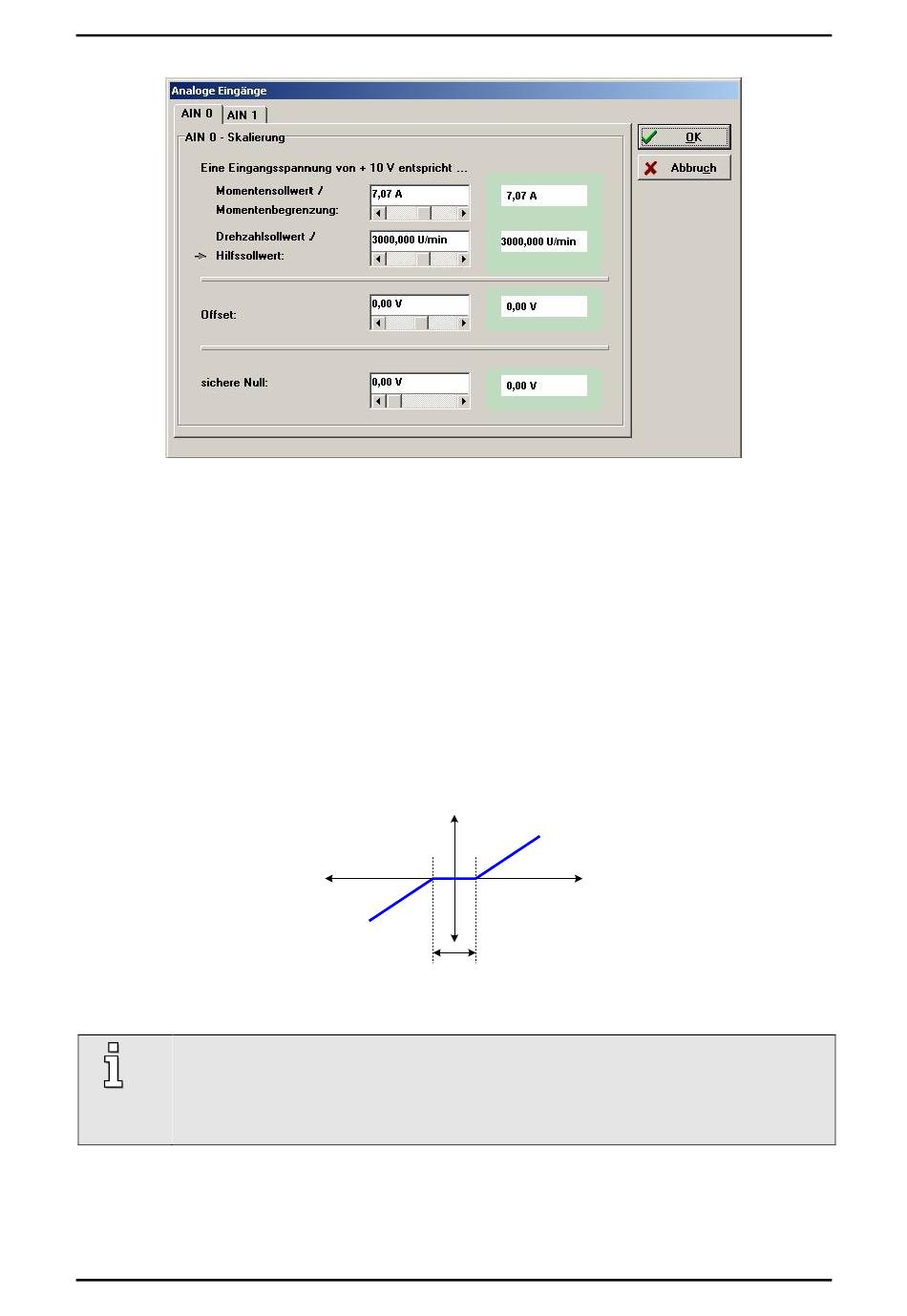

Abbildung 27: Sichere Null
