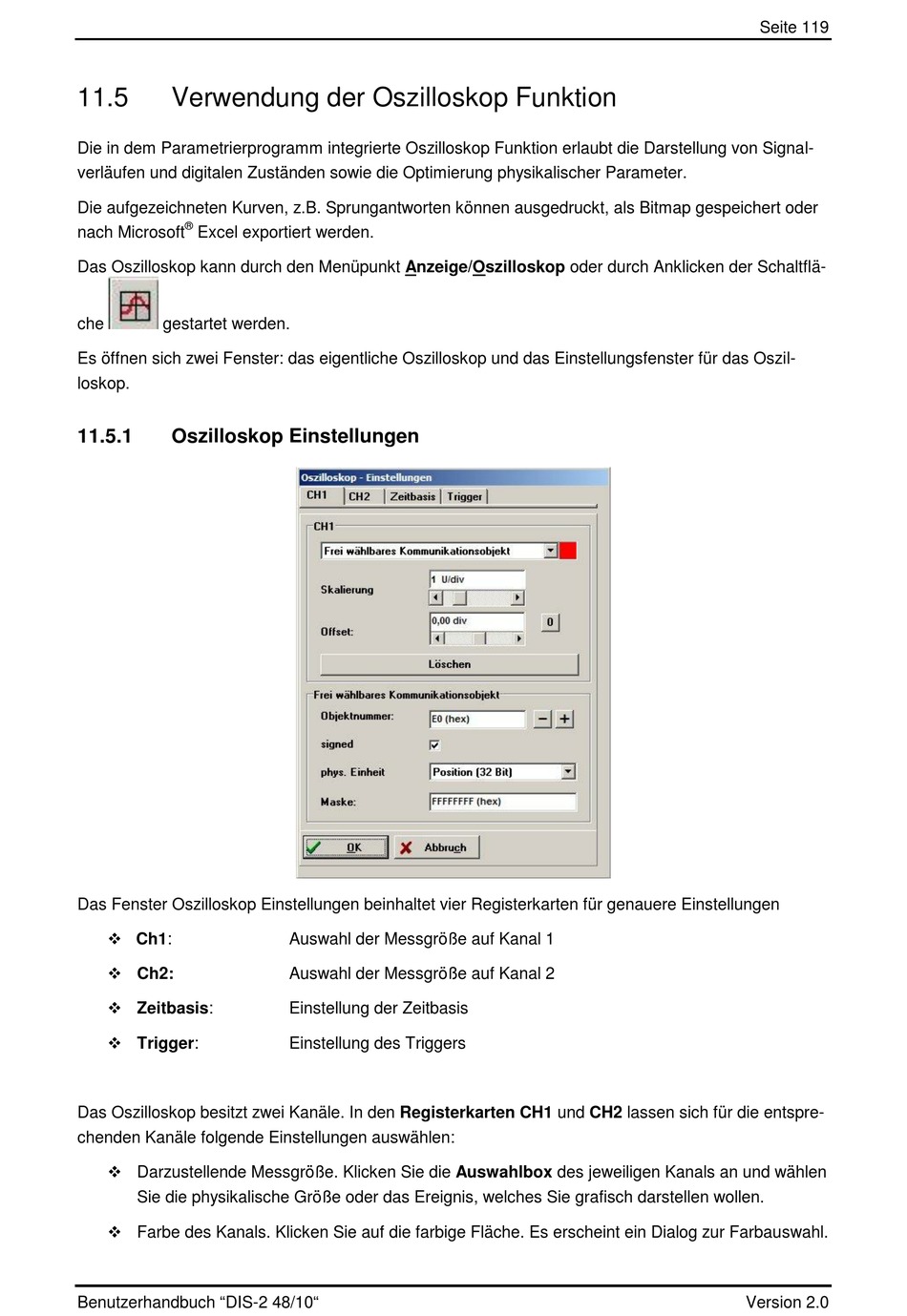

11.5

Verwendung der Oszilloskop Funktion

Die in dem Parametrierprogramm integrierte Oszilloskop Funktion erlaubt die Darstellung von Signal-
verläufen und digitalen Zuständen sowie die Optimierung physikalischer Parameter.
Die aufgezeichneten Kurven, z.B. Sprungantworten können ausgedruckt, als Bitmap gespeichert oder
®
nach Microsoft
Excel exportiert werden.
Das Oszilloskop kann durch den Menüpunkt Anzeige/Oszilloskop oder durch Anklicken der Schaltflä-
che
gestartet werden.
Es öffnen sich zwei Fenster: das eigentliche Oszilloskop und das Einstellungsfenster für das Oszil-
loskop.
11.5.1

Oszilloskop Einstellungen

Das Fenster Oszilloskop Einstellungen beinhaltet vier Registerkarten für genauere Einstellungen
 Ch1:
 Ch2:
 Zeitbasis:
 Trigger:
Das Oszilloskop besitzt zwei Kanäle. In den Registerkarten CH1 und CH2 lassen sich für die entspre-
chenden Kanäle folgende Einstellungen auswählen:
 Darzustellende Messgröße. Klicken Sie die Auswahlbox des jeweiligen Kanals an und wählen
Sie die physikalische Größe oder das Ereignis, welches Sie grafisch darstellen wollen.
 Farbe des Kanals. Klicken Sie auf die farbige Fläche. Es erscheint ein Dialog zur Farbauswahl.
Benutzerhandbuch "DIS-2 48/10"
Auswahl der Messgröße auf Kanal 1
Auswahl der Messgröße auf Kanal 2
Einstellung der Zeitbasis
Einstellung des Triggers
Seite 119
Version 2.0
