Seite 112
Zum Abschluss der Eingabe betätigen Sie die ENTER Taste oder wechseln in ein anderes Ein-
gabefeld mit der Tab Taste. Der Zahlenwert erscheint dann in fetter Schrift.
2. Anklicken der Pfeiltasten: Der Wert ändert sich in kleinen Schritten (Feineinstellung).
3. Anklicken der Flächen zwischen grauem Kästchen und Pfeiltasten: Der Wert ändert sich in gro-
ßen Schritten (Grobeinstellung).
4. Anklicken des grauen Kästchens und Bewegen der Maus mit gedrückter linker Maustaste: Der
Wert lässt sich schnell im gesamten Wertebereich grob einstellen.
11.1.3

Steuerelemente

Die Nutzerführung erfolgt bevorzugt über grafisch orientierte Fenster.
In der folgenden Tabelle sind die Steuerelemente, die in den einzelnen Fenstern benutzt werden mit
ihrer Beschreibung aufgeführt:

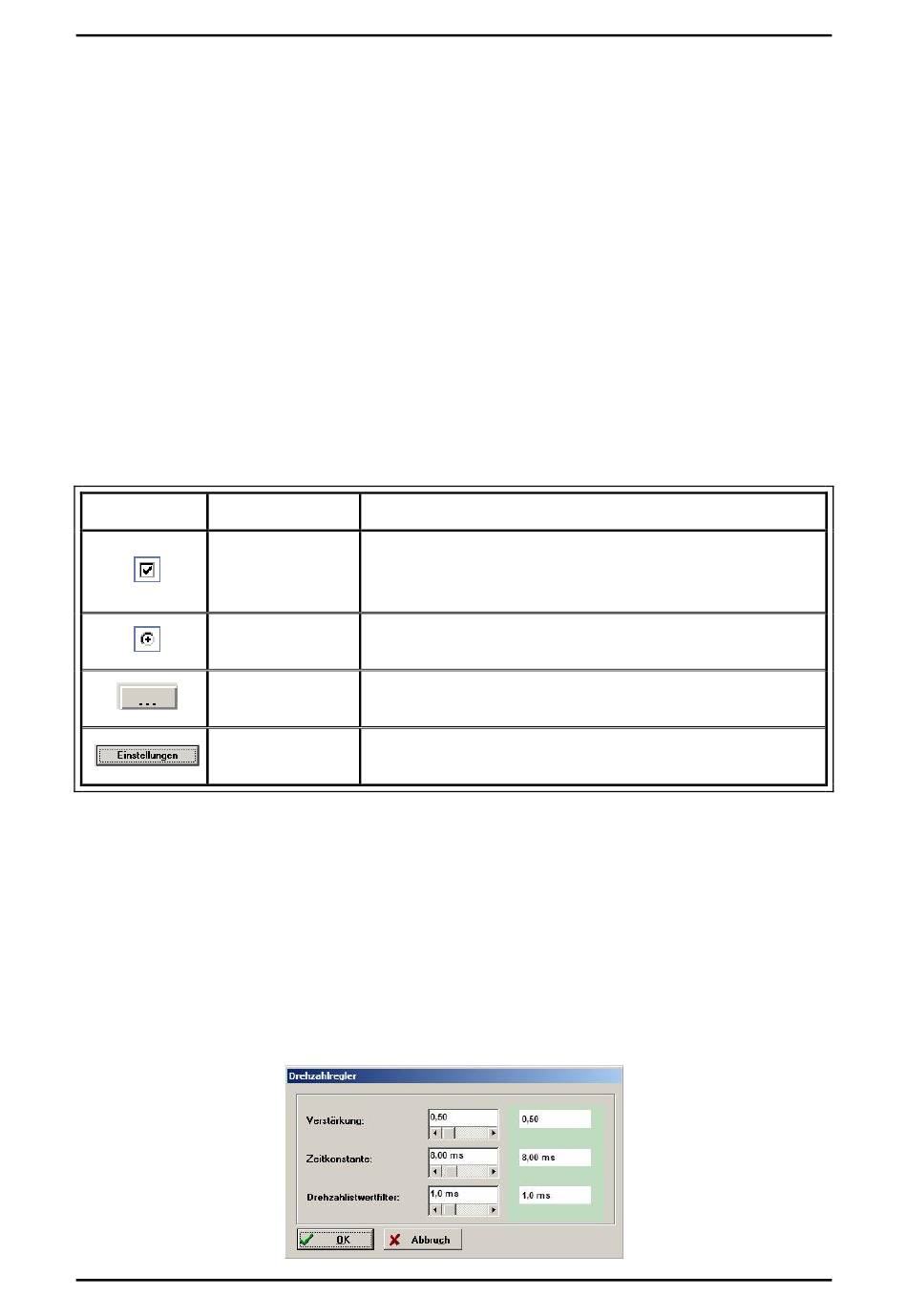

Tabelle 17: Steuerelemente

Steuerelement
Kontrollkästchen
Optionsschaltfläche
"..."-Schaltfläche
Allgemeine Schalt-
11.1.4 Darstellung von Einstellwerten und tatsächlichen Werten
Das Parametrierprogramm stellt die Zielwerte, die einer gewünschten Benutzereingabe entsprechen,
und die im Gerät verwendeten Istwerte nach folgendem Konzept dar.
1. der Benutzer verändert die Scrollbox, im Fenster durch Ziehen des Scrollbars oder durch direkte
Eingabe eines neuen Wertes.
2. Das Parametrierprogramm überträgt den Wert an den Servopositionierregler DIS-2.
3. Das Parametrierprogramm liest den nun aktuell gültigen Parameter umgehend wieder aus und
zeigt diesen im grünen Feld an. Die Scrollbox selbst bleibt unverändert.
Benutzerhandbuch "DIS-2 48/10"
Name
Eine Option, die ein Benutzer aktivieren bzw. deaktivieren kann,
indem er das Kontrollkästchen markiert. Es können mehrere Kon-
trollkästchen gleichzeitig aktiviert werden.
Eine Schaltfläche, mit der ein Benutzer aus einer Reihe von Optio-
nen auswählen kann.
Eine Schaltfläche, mit der ein weitergehendes Menü gestartet wird,
wenn der Benutzer darauf klickt
Eine Schaltfläche, mit der ein weitergehendes Menü gestartet wird,
fläche wenn der Benutzer darauf klickt
Beschreibung
Version 2.0
