Seite 146

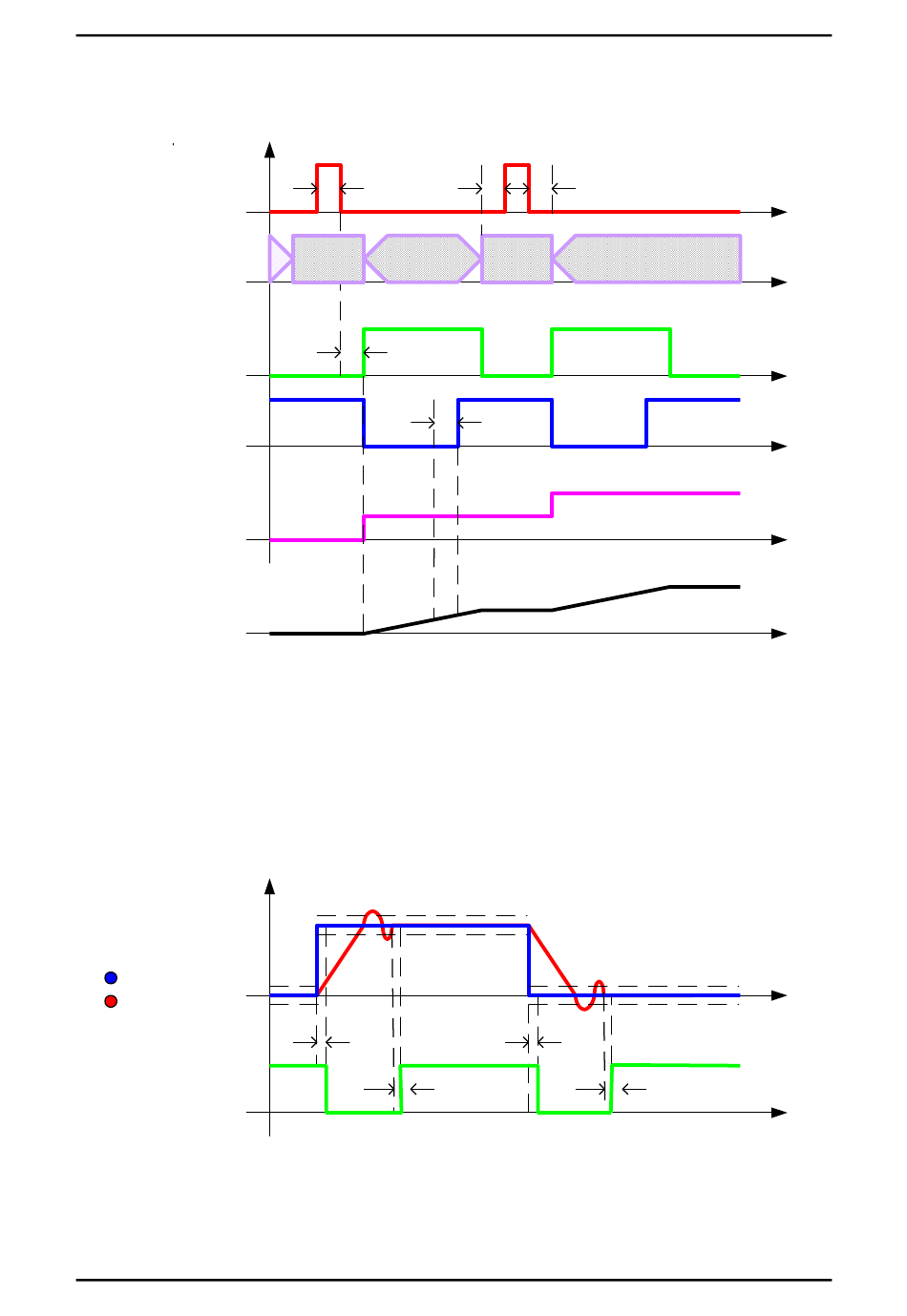

11.10.2

Positionierung / Ziel erreicht

Start
Positionierung
DIN0 - DIN5
Positionierung
läuft
DOUT:
Ziel erreicht
Sollposition
Istposition
t1 > 1,6 ms
-
t2 < 1,6 ms
-
t3 = N x 1,6 ms
-
t4 > 1,6 ms
-
t5 > 1,6 ms
-
11.10.3

Drehzahlmeldung

Solldrehzahl
Istdrehzahl
DOUT:
Solldrehzahl
erreicht
- t1 < 1,6 ms
- t2 < 1,6 ms
Benutzerhandbuch "DIS-2 48/10"
t1 t4
t2
Impulslänge des START-Signals
Verzögerung, bis Antrieb startet
Zielfenster erreicht + Ansprechverzögerung
Setup-Zeit Positionsauswahl
Hold-Zeit Positionsauswahl
t1
t2
t5
t3
t1
t2
Version 2.0
