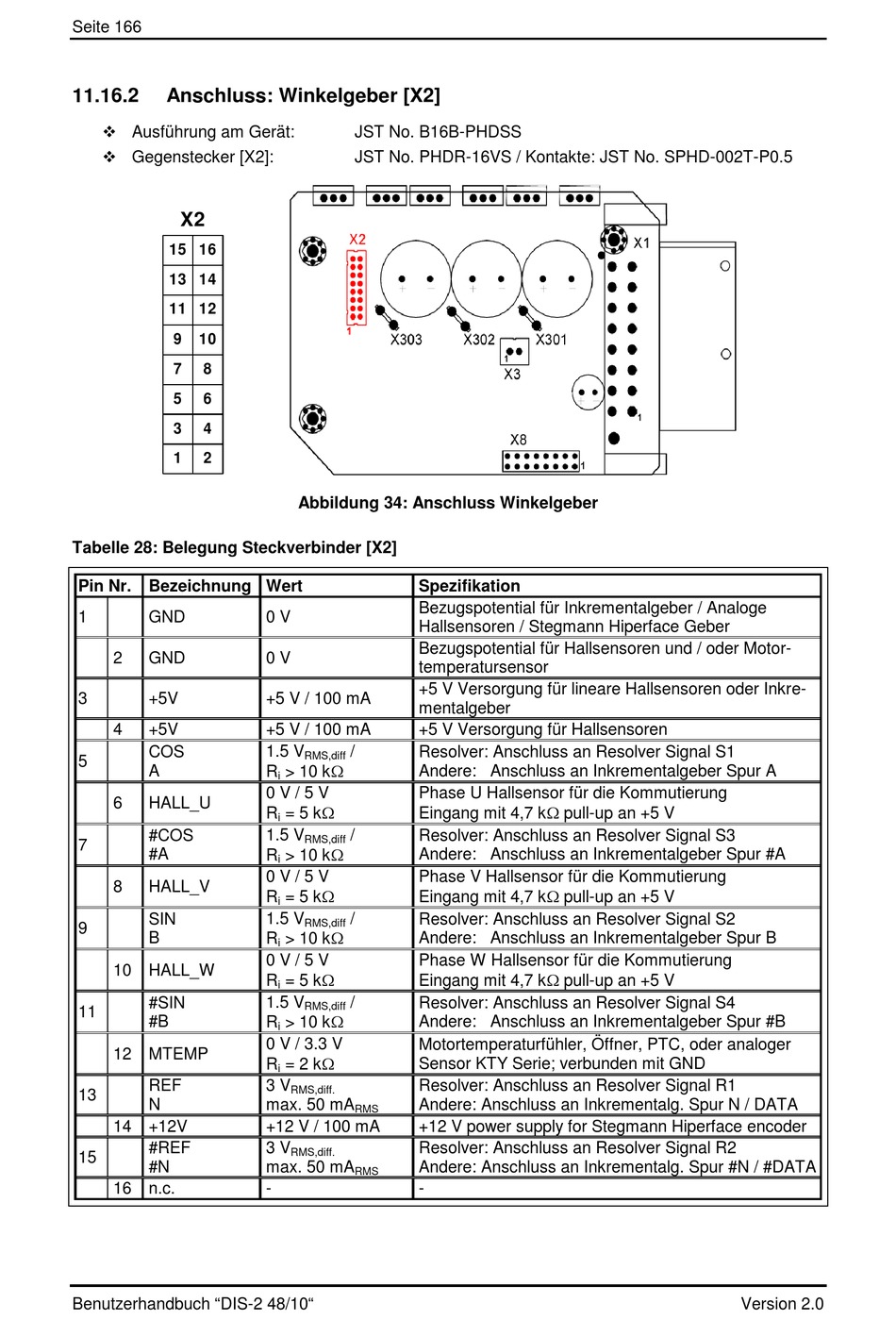

Seite 166
11.16.2
Anschluss: Winkelgeber [X2]
Ausführung am Gerät:
Gegenstecker [X2]:
X2
15 16
13 14
11 12
9
10
7
8
5
6
3
4
1
2
Tabelle 28: Belegung Steckverbinder [X2]
Pin Nr. Bezeichnung Wert
1
GND
2
GND
3
+5V
4
+5V
COS
5
A
6
HALL_U
#COS
7
#A
8
HALL_V
SIN
9
B
10 HALL_W
#SIN
11
#B
12 MTEMP
REF
13
N
14 +12V
#REF
15
#N
16 n.c.
Benutzerhandbuch "DIS-2 48/10"
JST No. B16B-PHDSS
JST No. PHDR-16VS / Kontakte: JST No. SPHD-002T-P0.5
Abbildung 34: Anschluss Winkelgeber
Spezifikation
Bezugspotential für Inkrementalgeber / Analoge
0 V
Hallsensoren / Stegmann Hiperface Geber
Bezugspotential für Hallsensoren und / oder Motor-
0 V
temperatursensor
+5 V Versorgung für lineare Hallsensoren oder Inkre-
+5 V / 100 mA
mentalgeber
+5 V / 100 mA
+5 V Versorgung für Hallsensoren
1.5 V
/
Resolver: Anschluss an Resolver Signal S1
RMS,diff
R
> 10 k
Andere: Anschluss an Inkrementalgeber Spur A
i
0 V / 5 V
Phase U Hallsensor für die Kommutierung
R
= 5 k
Eingang mit 4,7 k pull-up an +5 V
i
1.5 V
/
Resolver: Anschluss an Resolver Signal S3
RMS,diff
Andere: Anschluss an Inkrementalgeber Spur #A
R
> 10 k
i
0 V / 5 V
Phase V Hallsensor für die Kommutierung
R
= 5 k
Eingang mit 4,7 k pull-up an +5 V
i
1.5 V
/
Resolver: Anschluss an Resolver Signal S2
RMS,diff
R
> 10 k
Andere: Anschluss an Inkrementalgeber Spur B
i
0 V / 5 V
Phase W Hallsensor für die Kommutierung
R
= 5 k
Eingang mit 4,7 k pull-up an +5 V
i
1.5 V
/
Resolver: Anschluss an Resolver Signal S4
RMS,diff
Andere: Anschluss an Inkrementalgeber Spur #B
R
> 10 k
i
0 V / 3.3 V
Motortemperaturfühler, Öffner, PTC, oder analoger
Sensor KTY Serie; verbunden mit GND
R
= 2 k
i
3 V
Resolver: Anschluss an Resolver Signal R1
RMS,diff.
max. 50 mA
Andere: Anschluss an Inkrementalg. Spur N / DATA
RMS
+12 V / 100 mA
+12 V power supply for Stegmann Hiperface encoder
3 V
Resolver: Anschluss an Resolver Signal R2
RMS,diff.
max. 50 mA
Andere: Anschluss an Inkrementalg. Spur #N / #DATA
RMS
-
-
Version 2.0
