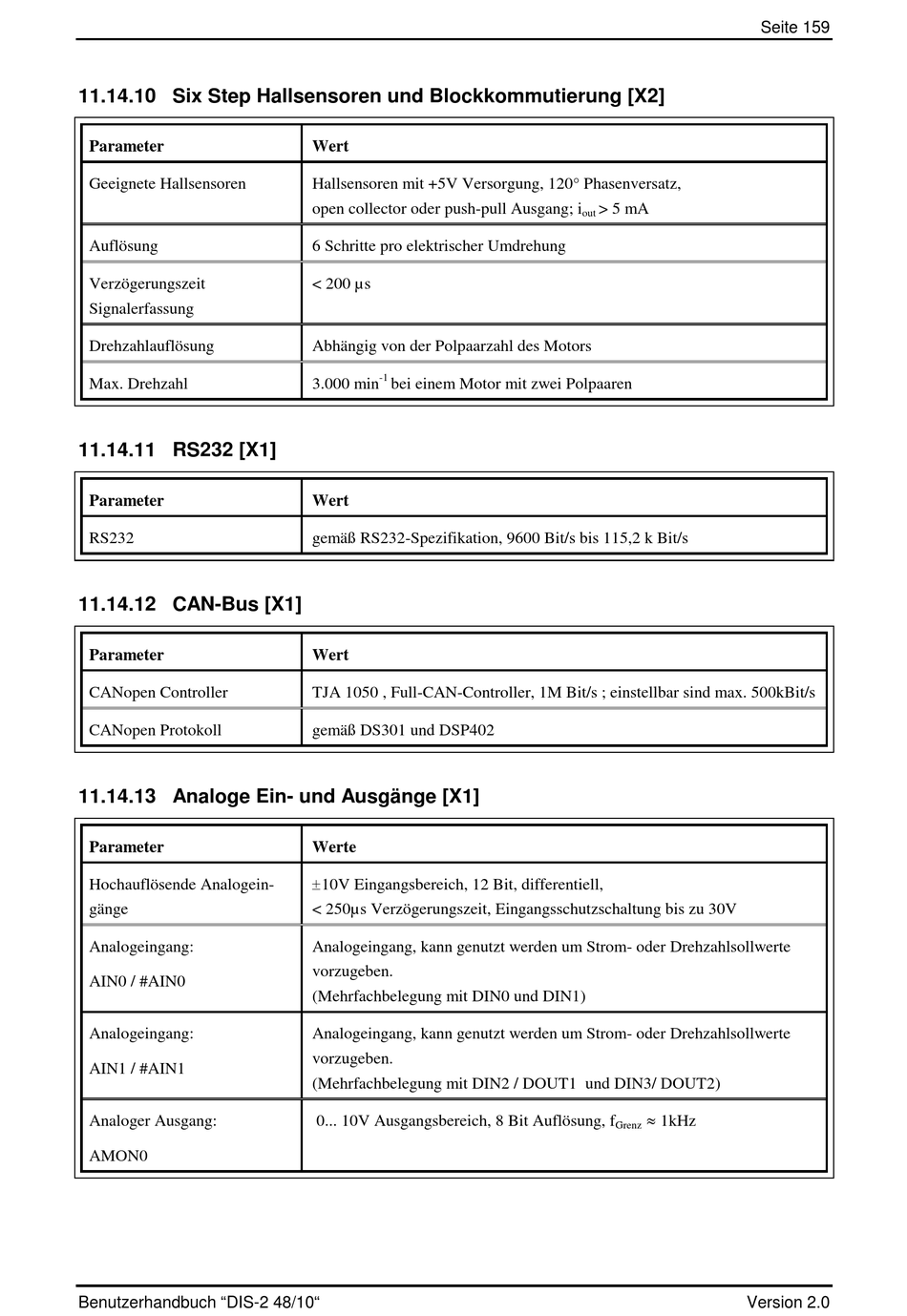

11.14.10 Six Step Hallsensoren und Blockkommutierung [X2]

Parameter
Geeignete Hallsensoren
Auflösung
Verzögerungszeit
Signalerfassung
Drehzahlauflösung
Max. Drehzahl

11.14.11 RS232 [X1]

Parameter
RS232

11.14.12 CAN-Bus [X1]

Parameter
CANopen Controller
CANopen Protokoll
11.14.13 Analoge Ein- und Ausgänge [X1]
Parameter
Hochauflösende Analogein-
gänge
Analogeingang:
AIN0 / #AIN0
Analogeingang:
AIN1 / #AIN1
Analoger Ausgang:
AMON0
Benutzerhandbuch "DIS-2 48/10"
Wert
Hallsensoren mit +5V Versorgung, 120° Phasenversatz,
open collector oder push-pull Ausgang; i
6 Schritte pro elektrischer Umdrehung
< 200 µs
Abhängig von der Polpaarzahl des Motors
-1
3.000 min
bei einem Motor mit zwei Polpaaren
Wert
gemäß RS232-Spezifikation, 9600 Bit/s bis 115,2 k Bit/s
Wert
TJA 1050 , Full-CAN-Controller, 1M Bit/s ; einstellbar sind max. 500kBit/s
gemäß DS301 und DSP402
Werte
10V Eingangsbereich, 12 Bit, differentiell,
< 250µs Verzögerungszeit, Eingangsschutzschaltung bis zu 30V
Analogeingang, kann genutzt werden um Strom- oder Drehzahlsollwerte
vorzugeben.
(Mehrfachbelegung mit DIN0 und DIN1)
Analogeingang, kann genutzt werden um Strom- oder Drehzahlsollwerte
vorzugeben.
(Mehrfachbelegung mit DIN2 / DOUT1 und DIN3/ DOUT2)
0... 10V Ausgangsbereich, 8 Bit Auflösung, f
> 5 mA
out
 1kHz
Grenz
Version 2.0
Seite 159
